申請日2015.09.17

　　公開(公告)日2015.12.02

　　IPC分類號C10L9/08; C10B53/00

　　摘要

　　本發明公開了一種無廢水排放的煤提質方法，包括以下步驟：干燥，對原煤進行干燥處理，以得到溫度為150-200℃的干燥煤;熱解，對干燥煤進行熱解處理，以得到溫度為400-600℃的半焦;淬冷，對半焦進行淬冷處理，使半焦的溫度降低到50-150℃;冷卻，對半焦進行冷卻處理。本發明的可將低階煤中的水除去，工藝較為經濟節約;煤提質產生的工藝廢水可再利用，無外排;工藝氣可循環再利用或出售。

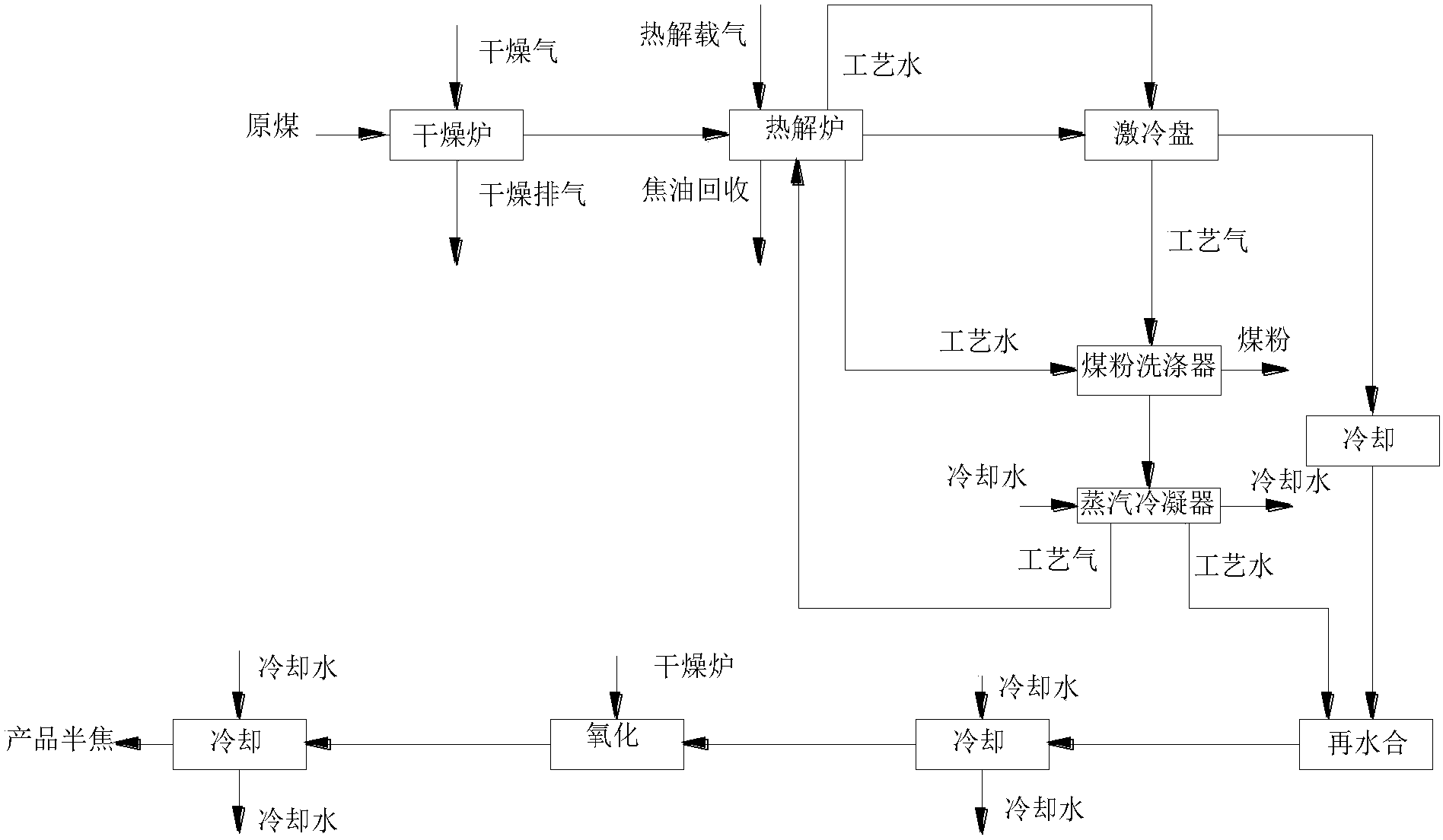

　　摘要附圖



　　權利要求書

　　1.一種無廢水排放的煤提質方法，其特征在于，包括以下步驟：

　　干燥，對原煤進行干燥處理，以得到溫度為150-200℃的干燥煤;

　　熱解，對干燥煤進行熱解處理，以得到溫度為400-600℃的半焦;

　　淬冷，對半焦進行淬冷處理，使半焦的溫度降低到50-150℃;

　　冷卻，對半焦進行冷卻處理。

　　2.根據權利要求1所述的無廢水排放的煤提質方法，其特征在于，熱 解步驟中會同時產生半焦和工藝水，對產生的工藝水進行收集，用于在淬冷 步驟中對半焦進行淬冷處理。

　　3.根據權利要求2所述的無廢水排放的煤提質方法，其特征在于，利 用工藝水對半焦進行淬冷處理的步驟中會產生工藝氣，對產生的工藝氣進行 收集，并將收集到的工藝氣通入到煤粉洗滌器中，以去除煤粉得到純凈的工 藝氣。

　　4.根據權利要求3所述的無廢水排放的煤提質方法，其特征在于，將 經過煤粉洗滌器去除煤粉后的工藝氣通入到蒸汽冷凝器中，對工藝氣進行冷 凝處理，以形成工藝水。

　　5.根據權利要求4所述的無廢水排放的煤提質方法，其特征在于，冷 凝處理后殘余的工藝氣可用于熱解步驟中的熱解燃料。

　　6.根據權利要求2所述的無廢水排放的煤提質方法，其特征在于，對 淬冷后的半焦進行預冷處理。

　　7.根據權利要求6所述的無廢水排放的煤提質方法，其特征在于，對 預冷后的半焦進行再水合處理，半焦可與工藝水相結合，以形成水含量為 5-15%的半焦。

　　8.根據權利要求7所述的無廢水排放的煤提質方法，其特征在于，對 經過再水合處理后的半焦依次進行冷卻、表面氧化和再冷卻處理，以形成高 熱值的半焦。

　　說明書

　　一種無廢水排放的煤提質方法

　　技術領域

　　本發明涉及一種低階煤提質方法，尤其涉及一種無廢水排放的煤提質方 法。

　　背景技術

　　目前，中國的煤炭儲量占全球煤炭資源的12%，我國的低階煤蘊藏量 占煤炭儲量的50%左右，產量占目前總量的30%，在地域分布上，儲量大 部分集中在內蒙古、陜西、新疆、甘肅、山西、寧夏六個省(區)，按中國 煤的形成時代看，以侏羅紀煤儲量最大，約占全國已探明保有儲量的45% 左右，由這一時代形成的煤除極少數無煙煤以外，其余大多數為褐煤、長焰 煤、不粘煤和弱粘煤等低階煤。褐煤是煤化程度最低的礦產煤，一種介于泥 炭與瀝青煤之間的棕黑色、無光澤的低級煤。富含揮發分，易于燃燒并冒煙。 世界褐煤資源量約占世界煤炭資源總量的1/3。我國褐煤儲量亦占全國煤 炭總儲量的1/8以上，主要分布在內蒙古東部、云南東部、東北和華南也 有少量。

　　褐煤由于高水分，低熱值的特點，使運輸成本和燃料容器的成本會增加， 從而不適于長距離運輸和作為燃料燃燒，長期被視作一種劣質煤炭資源，目 前僅用做坑口電廠燃料和坑口氣化原料，限制了褐煤資源的合理開發利用。

　　現有的煤提質方法處理主要存在以下幾方面的缺點：

　　1)煤提質產生大量廢水，需要增加廢水處理措施;

　　2)工藝氣利用不完全。

　　發明內容

　　本發明的目的在于提供一種能夠循環利用工藝水和工藝氣的無廢水排 放的煤提質方法。

　　為實現上述目的，本發明的一種無廢水排放的煤提質方法的具體技術方 案為：

　　一種無廢水排放的煤提質方法，包括以下步驟：

　　干燥，對原煤進行干燥處理，以得到溫度為150-200℃的干燥煤;

　　熱解，對干燥煤進行熱解處理，以得到溫度為400-600℃的半焦;

　　淬冷，對半焦進行淬冷處理，使半焦的溫度降低到50-150℃;

　　冷卻，對半焦進行冷卻處理。

　　進一步，熱解步驟中會同時產生半焦和工藝水，對產生的工藝水進行收 集，用于在淬冷步驟中對半焦進行淬冷處理。

　　進一步，利用工藝水對半焦進行淬冷處理的步驟中會產生工藝氣，對產 生的工藝氣進行收集，并將收集到的工藝氣通入到煤粉洗滌器中，以去除煤 粉得到純凈的工藝氣。

　　進一步，將經過煤粉洗滌器去除煤粉后的工藝氣通入到蒸汽冷凝器中， 對工藝氣進行冷凝處理，以形成工藝水。

　　進一步，冷凝處理后殘余的工藝氣可用于熱解步驟中的熱解燃料。

　　進一步，對淬冷后的半焦進行預冷處理。

　　進一步，對預冷后的半焦進行再水合處理，半焦可與工藝水相結合，以 形成水含量為5-15%的半焦。

　　進一步，對經過再水合處理后的半焦依次進行冷卻、表面氧化和再冷卻 處理，以形成高熱值的半焦。

　　本發明的一種無廢水排放的煤提質方法的優點在于：

　　1)可將低階煤中的水除去，工藝較為經濟節約;

　　2)煤提質產生的工藝廢水可再利用，無外排;

　　3)工藝氣可循環再利用或出售。
