申請日2015.09.17

　　公開(公告)日2015.12.09

　　IPC分類號B01D21/01

　　摘要

　　本發明涉及一種環保污水沉淀箱，包括沉淀箱本體，所述沉淀箱本體上端設有一端鉸接連接的密封蓋，所述沉淀箱本體一側上設有進水管，所述沉淀箱本體內部從上至下依次設有第一攪拌葉片、第二攪拌葉片，所述第一攪拌葉片軸線與第二攪拌葉片軸線均位于豎直面上，所述沉淀箱本體底部呈圓柱體結構，且設有排料門，所述沉淀箱本體內壁一側上設有藥液加注管，所述藥液加注管上設有若干個注藥孔。本發明在第一攪拌葉片、第二攪拌葉片進行旋轉，實現對污水進行豎直方向兩個方向的旋轉攪拌，實現污水進行循環翻滾，使得污水與藥液接觸更加充分，提高污水的沉降效果，同時在藥液加注管加入藥液，經過注藥孔排入沉淀箱內部，這樣可以提高沉降效率。

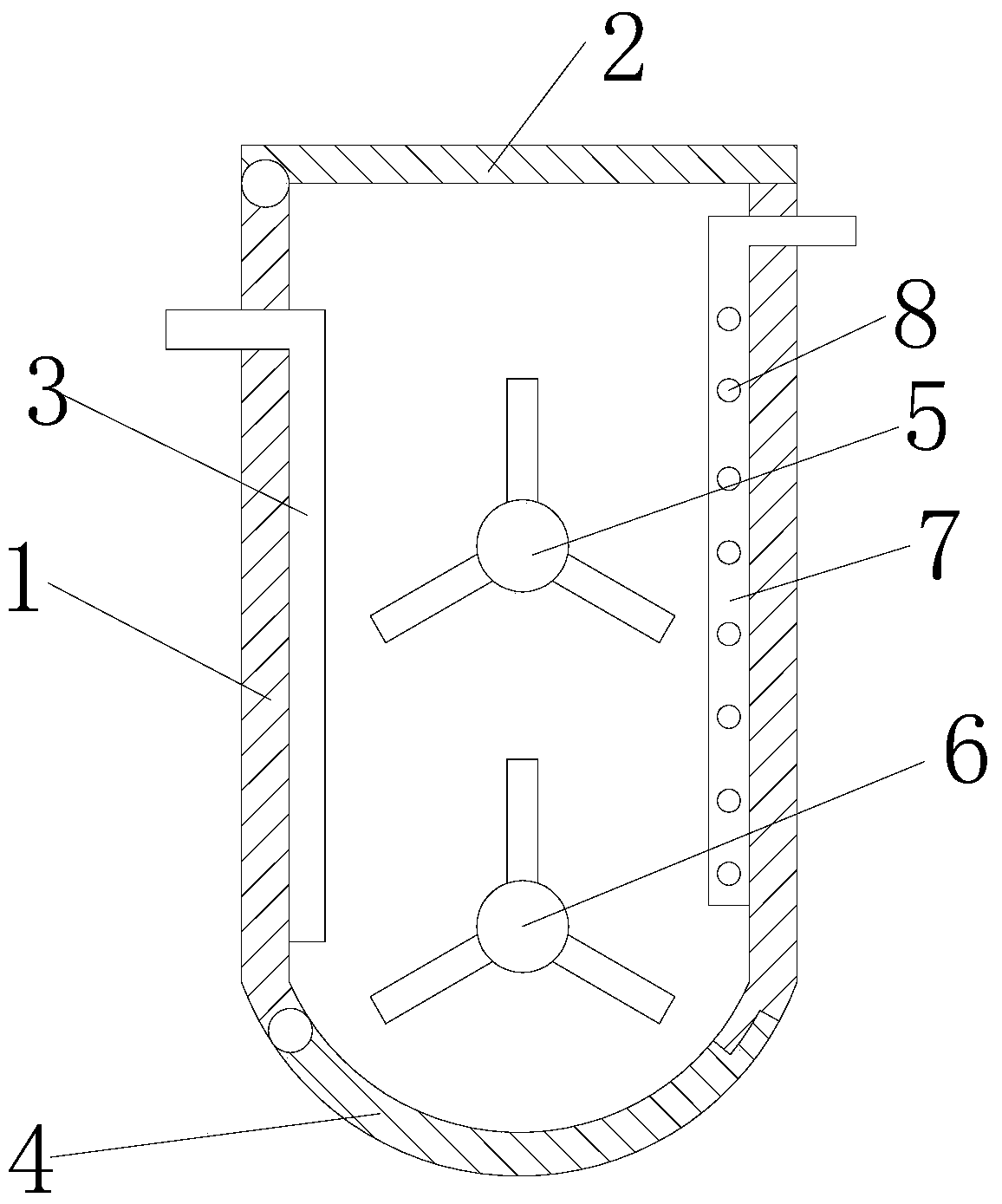

　　摘要附圖



　　權利要求書

　　1.一種環保污水沉淀箱，包括沉淀箱本體(1)，所述沉淀箱本體(1) 上端設有一端鉸接連接的密封蓋(2)，所述沉淀箱本體(1)一側上設有 進水管(3)，其特征在于：所述沉淀箱本體(1)內部從上至下依次設有 第一攪拌葉片(5)、第二攪拌葉片(6)，所述第一攪拌葉片(5)軸線與 第二攪拌葉片(6)軸線均位于豎直面上，所述沉淀箱本體(1)底部呈圓 柱體結構，且設有排料門(4)，所述沉淀箱本體(1)內壁一側上設有藥 液加注管(7)，所述藥液加注管(7)上設有若干個注藥孔(8)。

　　2.根據權利要求1所述的一種環保污水沉淀箱，其特征在于：所述第 一攪拌葉片(5)、第二攪拌葉片(6)旋轉方向相反。

　　3.根據權利要求1所述的一種環保污水沉淀箱，其特征在于：所述排 料門(4)一端與沉淀箱本體(1)之間為鉸接連接。

　　4.根據權利要求1所述的一種環保污水沉淀箱，其特征在于：所述注 藥孔(8)在藥液加注管(7)上均勻分布。

　　說明書

　　一種環保污水沉淀箱

　　技術領域

　　本發明涉環保技術領域，尤其涉及一種環保污水沉淀箱。

　　背景技術

　　污水，通常指受一定污染的、來自生活和生產的排出水。污水主要有 生活污水、工業廢水和初期雨水。污水的主要污染物有病原體污染物、耗 氧污染物、植物營養物和有毒污染物等。

　　根據污水來源的觀點，污水可以定義為從住宅、機關、商業或者工業 區排放的與地下水、地表水、暴風雪等混合的攜帶有廢物的液體或者水。 污水由許多類別，相應地減少污水對環境的影響也有許多技術和工藝。按 照污水來源，污水可以分為這四類。

　　沉淀箱一般在重力的作用下來實現污水的沉降，影響污水的沉降效果。

　　發明內容

　　本發明的目的是為了克服現有技術的不足，提供了一種環保污水沉淀 箱。

　　本發明是通過以下技術方案實現：

　　一種環保污水沉淀箱，包括沉淀箱本體，所述沉淀箱本體上端設有一 端鉸接連接的密封蓋，所述沉淀箱本體一側上設有進水管，所述沉淀箱本 體內部從上至下依次設有第一攪拌葉片、第二攪拌葉片，所述第一攪拌葉 片軸線與第二攪拌葉片軸線均位于豎直面上，所述沉淀箱本體底部呈圓柱 體結構，且設有排料門，所述沉淀箱本體內壁一側上設有藥液加注管，所 述藥液加注管上設有若干個注藥孔。

　　作為本發明的優選技術方案，所述第一攪拌葉片、第二攪拌葉片旋轉 方向相反。

　　作為本發明的優選技術方案，所述排料門一端與沉淀箱本體之間為鉸 接連接。

　　作為本發明的優選技術方案，所述注藥孔在藥液加注管上均勻分布。

　　與現有的技術相比，本發明的有益效果是：本發明結構簡單，設計合 理，本發明通過設置第一攪拌葉片、第二攪拌葉片，這樣第一攪拌葉片、 第二攪拌葉片進行旋轉，實現對污水進行豎直方向兩個方向的旋轉攪拌， 實現污水進行循環翻滾，使得污水與藥液接觸更加充分，提高污水的沉降 效果，同時在藥液加注管加入藥液，經過注藥孔排入沉淀箱內部，這樣可 以提高沉降效率。
