申請日2015.11.23
公開(公告)日2016.03.30
IPC分類號C02F11/12
摘要
一種新型污泥壓榨機，包括U型槽體，U型槽體頂端設置有密封蓋板，U型槽體上端設置有進料斗，U型槽體一端設置有驅動裝置，驅動裝置連接U型槽體內的螺旋輸送軸，U型槽體另一端連接傾斜向上呈35度的出料管，U型槽體近驅動裝置的底端設置有出水管，所述出水管包括大直徑管體和小直徑管體，大直徑管體內設置有中心過濾筒，所述中心過濾筒底端密封，筒壁上均布有出水孔，中心過濾筒兩側設置有連接耳片與大直徑管體內壁連接，中心過濾筒下方設置有多孔板，多孔板上均布有上大下小的錐形孔，多孔板上架設有填料層。結構簡單，可進行脫水預處理，降低污水中的大顆粒物質，簡化后續處理工序，壓榨效果提高10~20%。
權利要求書
1.一種新型污泥壓榨機，其特征在于包括U型槽體，U型槽體頂端設置有密封蓋板，U型槽體上端設置有進料斗，U型槽體一端設置有驅動裝置，驅動裝置連接U型槽體內的螺旋輸送軸，U型槽體另一端連接傾斜向上呈35度的出料管，U型槽體近驅動裝置的底端設置有出水管，所述出水管包括大直徑管體和小直徑管體，大直徑管體內設置有中心過濾筒，所述中心過濾筒底端密封，筒壁上均布有出水孔，中心過濾筒兩側設置有連接耳片與大直徑管體內壁連接，中心過濾筒下方設置有多孔板，多孔板上均布有上大下小的錐形孔，多孔板上架設有填料層。
2.根據權利要求1所述的一種新型污泥壓榨機，其特征在于螺旋輸送軸的螺旋葉片之間設置有水平方向順時針旋轉15度的攪拌漿，攪拌漿的槳葉上開設有直徑為3.5mm的通孔。
3.根據權利要求1所述的一種新型污泥壓榨機，其特征在于U型槽體前后端設置有L型支架。
4.根據權利要求1所述的一種新型污泥壓榨機，其特征在于驅動裝置包括電機和減速機。
說明書
一種新型污泥壓榨機
技術領域
本發明涉及污泥脫水領域，尤其涉及一種放臭，預過濾的污泥壓榨機。
背景技術
螺旋壓榨機為攔污機械、格柵除污機的配套設備，它主要是把格柵機撈出的污物進行輸送壓榨脫水，來減小污物的容積，以利于后續的運輸與焚燒、填埋處理，但現有螺旋壓榨機脫水不理想，壓榨效果不明顯，并且無法對脫出的污水進行預處理，小顆粒雜質會隨著污水一起流出，造成后續的處理困難，并且污水氣味較大，影響工廠環境，有待改進。
發明內容
本發明針對現有技術的不足，提供了一種結構簡單，可進行脫水預處理，降低污水中的大顆粒物質，簡化后續處理工序，壓榨效果提高10~20%的新型污泥壓榨機。

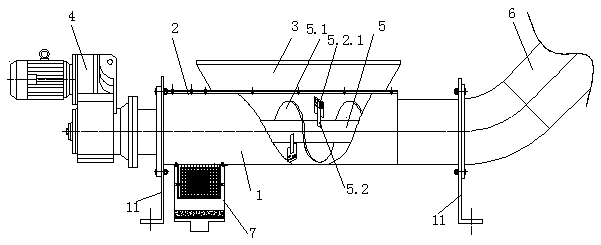

為實現本發明目的，提供了以下技術方案：一種新型污泥壓榨機，其特征在于包括U型槽體，U型槽體頂端設置有密封蓋板，U型槽體上端設置有進料斗，U型槽體一端設置有驅動裝置，驅動裝置連接U型槽體內的螺旋輸送軸，U型槽體另一端連接傾斜向上呈35度的出料管，U型槽體近驅動裝置的底端設置有出水管，所述出水管包括大直徑管體和小直徑管體，大直徑管體內設置有中心過濾筒，所述中心過濾筒底端密封，筒壁上均布有出水孔，中心過濾筒兩側設置有連接耳片與大直徑管體內壁連接，中心過濾筒下方設置有多孔板，多孔板上均布有上大下小的錐形孔，多孔板上架設有填料層。
作為優選，螺旋輸送軸的螺旋葉片之間設置有水平方向順時針旋轉15度的攪拌漿，攪拌漿的槳葉上開設有直徑為3.5mm的通孔。
作為優選，U型槽體前后端設置有L型支架。
作為優選，驅動裝置包括電機和減速機。
本發明有益效果：本發明結構簡單，可進行脫水預處理，降低污水中的大顆粒物質，簡化后續處理工序，壓榨效果提高10~20%。
