申請日2015.11.23
公開(公告)日2016.04.06
IPC分類號C02F9/14
摘要
一種焦化廢水生化出水回收水資源系統裝置，其絮凝單元包括反應池和若干安裝于反應池內部的加藥器，加藥器主要由導流筒、攪拌軸組成，導流筒為上下兩端均設置開口的圓筒體，導流筒的筒壁為中空結構，且筒壁的內部安裝有若干加藥管道，加藥管道延伸至導流筒的底部，并設置出藥口，加藥管道與導流筒上部開設的加藥口相連;攪拌軸轉動安裝于導流筒的軸線位置，且所述攪拌軸的上端動力連接有驅動設備，所述攪拌軸的上下兩端設置有相對的盤體，且所述盤體上開設有若干擾流孔，所述兩個盤體之間的一段攪拌軸表面螺旋纏繞有攪拌葉片。本實用新型大大提高了絮凝劑與廢水的混合均勻性，提高了廢水的處理效果。
權利要求書
1.一種焦化廢水生化出水回收水資源系統裝置，包括依序串聯的廢水軟化單元、絮凝單元、生物降解單元和過濾單元，其特征在于：所述絮凝單元包括反應池和若干安裝于所述反應池內部的加藥器，所述加藥器主要由導流筒、攪拌軸組成，所述導流筒為上下兩端均設置開口的圓筒體，豎直安裝于所述反應池內，且所述導流筒的底部與所述反應池的底部具有一間隙;所述導流筒的筒壁為中空結構，且所述筒壁的內部安裝有若干加藥管道，所述加藥管道延伸至所述導流筒的底部，并設置出藥口，所述加藥管道與所述導流筒上部開設的加藥口相連;所述攪拌軸轉動安裝于所述導流筒的軸線位置，且所述攪拌軸的上端動力連接有驅動設備，所述攪拌軸的上下兩端設置有相對的盤體，且所述盤體上開設有若干擾流孔，所述兩個盤體之間的一段攪拌軸表面螺旋纏繞有攪拌葉片。
2.根據權利要求1所述的一種焦化廢水生化出水回收水資源系統裝置，其特征在于：所述加藥口連接有加藥泵。
3.根據權利要求2所述的一種焦化廢水生化出水回收水資源系統裝置，其特征在于：所述加藥口與所述加藥泵之間連接有流量計。
4.根據權利要求3所述的一種焦化廢水生化出水回收水資源系統裝置，其特征在于：所述流量計利用控制導線連接至所述加藥泵。
5.根據權利要求1所述的一種焦化廢水生化出水回收水資源系統裝置，其特征在于：所述驅動設備采用電動機。
6.根據權利要求5所述的一種焦化廢水生化出水回收水資源系統裝置，其特征在于：所述電動機利用支架安裝于所述導流筒的頂部。
7.根據權利要求1所述的一種焦化廢水生化出水回收水資源系統裝置，其特征在于：所述攪拌葉片為螺旋帶狀葉片。
8.根據權利要求7所述的一種焦化廢水生化出水回收水資源系統裝置，其特征在于：所述螺旋帶狀葉片在正常工作狀態下的輸送方向朝上。
說明書
一種焦化廢水生化出水回收水資源系統裝置
技術領域
本實用新型涉及環保設備技術領域，具體為一種焦化廢水生化出水回收水資源系統裝置。
背景技術
目前，焦化廢水生化出水回收水資源處理工藝，包含焦化廢水生化出水深度預處理技術和水資源回用技術。焦化廢水生化處理通過硝化-反硝化污水生化處理系統對焦化廢水中苯酚、氰化物和氨氮等毒害物質的較高除去率，生化處理后的出水中的酚、氰、氨氮等污染物指標能達到或優于綜合廢水排放標準中二級排放標準，但系統出水水質受管理和時節變化約束，波動性較大，時有超標現象，對焦化污水的回收水資源系統穩定運行造成一定影響，從節能減排、實現焦化生產用水內循環角度考慮，系統污水水質亦不能滿足生產回收水資源的要求。國內很多焦化廢水生化出水直接用全膜法回收水資源的工程案例，穩定運行案例不多，水回收水資源率不高，主要是焦化廢水生化出水中含有生化降解物質芳香烴和生化菌胞外分泌酶，若將生化出水經混凝沉淀直接進入膜系統回收水資源，廢水中難降解的芳香烴化合物和胞外酶與芳香烴有機膜物化反應，很難化學清洗，導致不可再生性堵膜，導致系統運行不正常，其次是生化系統波動時，出水油類含量較高，堵超濾膜，導致系統運行能力低。同類技術只采用軟化系統做為預處理，系統容易污堵，運行不穩定，系統回收率低，采用本技術利于提高膜系統穩定運行，提高系統水資源回收率，以及降低焦化廢水零排放能耗。
現有的裝置中，絮凝沉淀單元的結構很不合理，導致絮凝沉淀的效果很差，最終影響了整套設備的使用性能。
實用新型內容
本實用新型所解決的技術問題在于提供一種焦化廢水生化出水回收水資源系統裝置，從而解決上述背景技術中的問題。
本實用新型所解決的技術問題采用以下技術方案來實現：

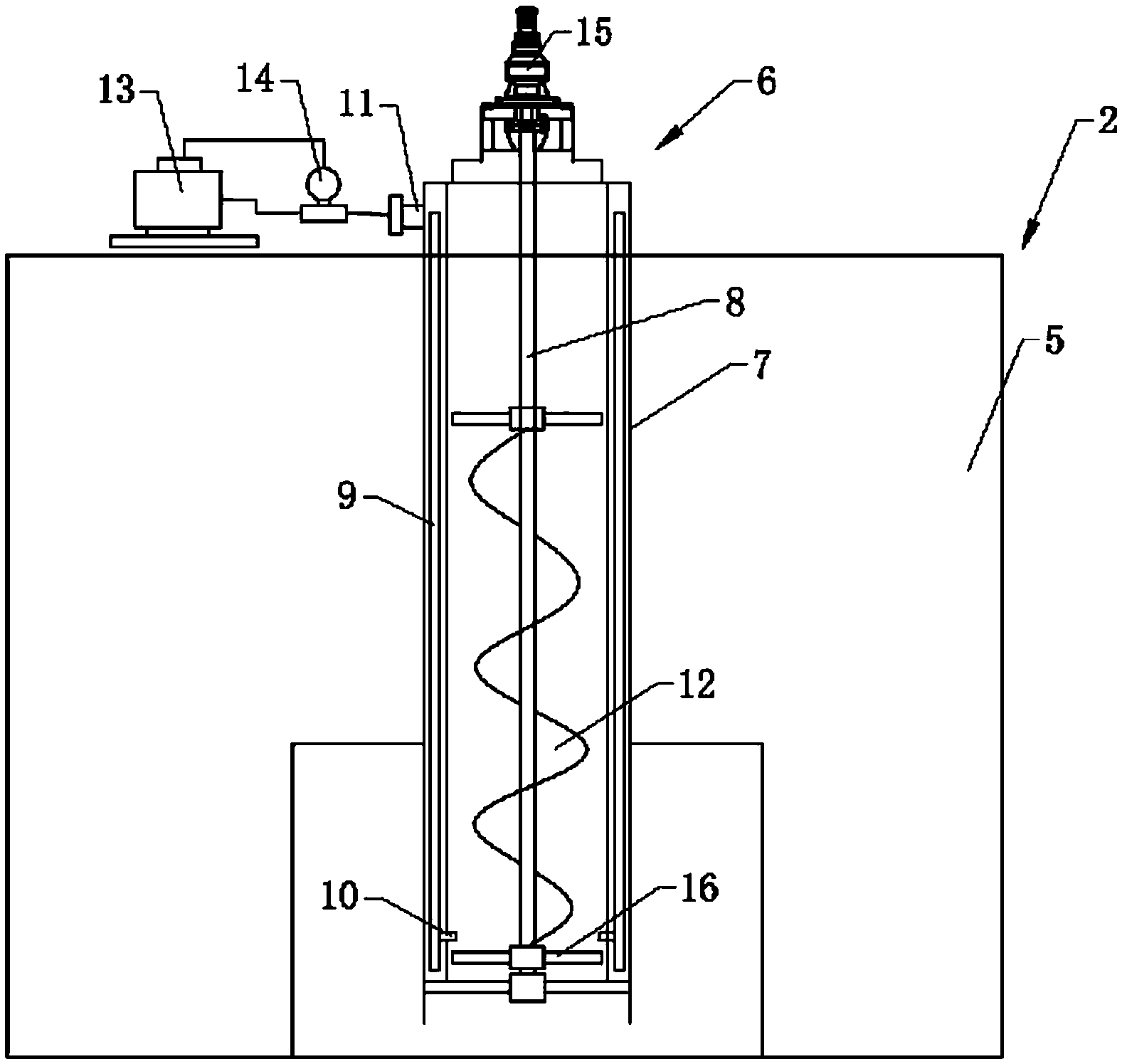

一種焦化廢水生化出水回收水資源系統裝置，包括依序串聯的廢水軟化單元、絮凝單元、生物降解單元和過濾單元，所述絮凝單元包括反應池和若干安裝于所述反應池內部的加藥器，所述加藥器主要由導流筒、攪拌軸組成，所述導流筒為上下兩端均設置開口的圓筒體，豎直安裝于所述反應池內，且所述導流筒的底部與所述反應池的底部具有一間隙;所述導流筒的筒壁為中空結構，且所述筒壁的內部安裝有若干加藥管道，所述加藥管道延伸至所述導流筒的底部，并設置出藥口，所述加藥管道與所述導流筒上部開設的加藥口相連;所述攪拌軸轉動安裝于所述導流筒的軸線位置，且所述攪拌軸的上端動力連接有驅動設備，所述攪拌軸的上下兩端設置有相對的盤體，且所述盤體上開設有若干擾流孔，所述兩個盤體之間的一段攪拌軸表面螺旋纏繞有攪拌葉片。
本實用新型中，作為一種優選的技術方案，所述加藥口連接有加藥泵。利用加藥泵能夠?qū)⑿跄齽┲苯蛹尤敕磻?yīng)池中。
本實用新型中，作為一種優選的技術方案，所述加藥口與所述加藥泵之間連接有流量計。利用流量計能夠精確控制絮凝劑的加入量，避免了浪費以及反應的不充分。
本實用新型中，作為一種優選的技術方案，所述流量計利用控制導線連接至所述加藥泵。通過流量計采集絮凝劑的加入量參數，然后根據參數對加藥泵的開關進行自動化控制。
本實用新型中，作為一種優選的技術方案，所述驅動設備采用電動機。且電動機最好采用變頻電機，從而實現電機的轉速調整。
本實用新型中，作為一種優選的技術方案，所述電動機利用支架安裝于所述導流筒的頂部。這種安裝結構利于電動機的穩定，而且將電動機有效脫離液面。
本實用新型中，作為一種優選的技術方案，所述攪拌葉片為螺旋帶狀葉片。
本實用新型中，作為一種優選的技術方案，螺旋帶狀葉片在正常工作狀態下的輸送方向朝上。螺旋帶狀葉片在工作時，能夠?qū)⒁后w從下往上推動，液體從盤體上開設的擾流孔進行循環，在反應池內形成小范圍的渦流，極大的提高了絮凝劑與廢水的混合均勻性。
由于采用了以上技術方案，本實用新型具有以下有益效果：
本實用新型所述絮凝單元包括反應池和若干安裝于所述反應池內部的加藥器，所述加藥器主要由導流筒、攪拌軸組成，所述導流筒為上下兩端均設置開口的圓筒體，豎直安裝于所述反應池內，且所述導流筒的底部與所述反應池的底部具有一間隙;所述導流筒的筒壁為中空結構，且所述筒壁的內部安裝有若干加藥管道，所述加藥管道延伸至所述導流筒的底部，并設置出藥口，所述加藥管道與所述導流筒上部開設的加藥口相連;所述攪拌軸轉動安裝于所述導流筒的軸線位置，且所述攪拌軸的上端動力連接有驅動設備，所述攪拌軸的上下兩端設置有相對的盤體，且所述盤體上開設有若干擾流孔，所述兩個盤體之間的一段攪拌軸表面螺旋纏繞有攪拌葉片�；谶@種結構，本實用新型能夠利用加藥管道將絮凝劑從導流筒的底部加入，同時利用攪拌葉片將液體從下往上推動，液體從盤體上開設的擾流孔進行循環，在反應池內形成小范圍的渦流，極大的提高了絮凝劑與廢水的混合均勻性。
綜上所述，本實用新型大大提高了絮凝劑與廢水的混合均勻性，提高了廢水的處理效果。
