申請日2015.11.23

　　公開(公告)日2016.04.27

　　IPC分類號D06B23/20

　　摘要

　　本實用新型公開了一種染整水洗長車的污水余熱回用系統，水洗長車包括冷水洗箱和熱水洗箱，冷水洗箱和熱水洗箱分別設置有若干個冷水槽和熱水槽，冷水洗箱與高溫污水收集箱相連通，污水熱交換器上分別連通有高溫污水收集箱、污水排放管道、冷水管道和第一熱水泵，高溫污水與冷水在污水熱交換器內進行封閉式熱量交換形成的低溫污水經由污水排放管道排出，冷水吸收熱量形成熱水通過第一熱水泵泵出注入熱水洗箱內。其通過合理回用染整工藝排放的污水余熱，轉換熱量將冷水加熱成熱水用于溢流水洗，節能減耗，為企業創造經濟效益。

　　權利要求書

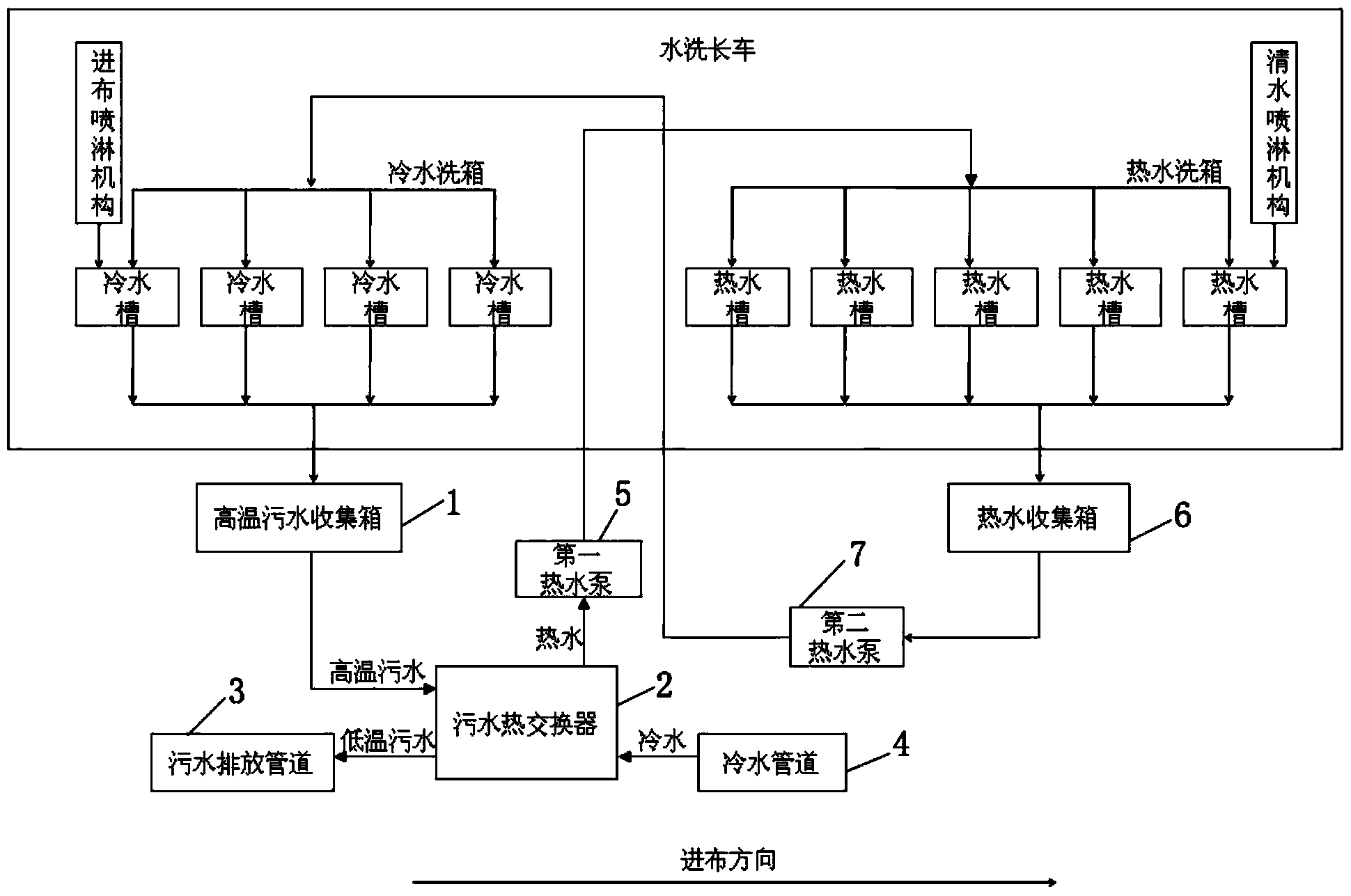

　　1.一種染整水洗長車的污水余熱回用系統，其特征是：包括水洗長車、高溫污水收集箱(1)、污水熱交換器(2)、污水排放管道(3)、冷水管道(4)、第一熱水泵(5)、熱水收集箱(6)和第二熱水泵(7)，水洗長車包括冷水洗箱和熱水洗箱，冷水洗箱和熱水洗箱分別設置有若干個冷水槽和熱水槽，織布的走布方向由冷水洗箱至熱水洗箱，清水由熱水洗箱的進水端進入，熱水洗箱的出水端與熱水收集箱(6)相連通，第二熱水泵(7)從熱水收集箱(6)內泵出熱水注入冷水洗箱內，冷水洗箱與高溫污水收集箱(1)相連通，污水熱交換器(2)上分別連通有高溫污水收集箱(1)、污水排放管道(3)、冷水管道(4)和第一熱水泵(5)，高溫污水與冷水在污水熱交換器(2)內進行封閉式熱量交換形成的低溫污水經由污水排放管道(3)排出，冷水吸收熱量形成熱水通過第一熱水泵(5)泵出注入熱水洗箱內。

　　2.根據權利要求1所述的染整水洗長車的污水余熱回用系統，其特征是：冷水槽和熱水槽的內部均設置有導布輥筒，冷水槽和熱水槽的上方均設置有擠壓織布的壓輥組，壓輥組的上方設置有噴淋機構。

　　3.根據權利要求2所述的染整水洗長車的污水余熱回用系統，其特征是：冷水槽設置為四個且相互連通，熱水槽設置為五個且相互連通。

　　4.根據權利要求3所述的染整水洗長車的污水余熱回用系統，其特征是：靠近冷水洗箱進布端的冷水槽上方設置有進布噴淋機構，另外三個冷水槽上方設置的噴淋機構通過水泵從冷水槽中泵水噴淋。

　　5.根據權利要求3所述的染整水洗長車的污水余熱回用系統，其特征是：靠近熱水洗箱進水端的一個熱水槽上方設置有清水噴淋機構，另外四個熱水槽上方設置的噴淋機構通過水泵從熱水槽中泵水噴淋。

　　6.根據權利要求1所述的染整水洗長車的污水余熱回用系統，其特征是：熱水槽內設置有蒸汽加熱管。

　　7.根據權利要求1所述的染整水洗長車的污水余熱回用系統，其特征是：熱水槽與冷水槽內均設置有表面排污管。

　　說明書

　　一種染整水洗長車的污水余熱回用系統

　　技術領域

　　本實用新型涉及節能環保設備技術領域，尤其是涉及一種染整水洗長車的污水余熱回用系統。

　　背景技術

　　紡織印染企業是能源消耗大戶，水資源、熱能、電能消耗大，企業必不得以在能源消耗方面花費大量的資金，因此，開發與應用節能降耗的新技術尤為重要。染整工藝用水量極大，同時排放大量的污水，由于污水蘊含余熱資源，如何在降低污水排放溫度的同時，合理回用污水余熱以降低企業熱能的巨大消耗便成為了重要研究課題。

　　實用新型內容

　　本實用新型針對現有技術的不足，所要解決的技術問題是提供一種染整水洗長車的污水余熱回用系統，其通過合理回用染整工藝排放的污水余熱，轉換熱量將冷水加熱成一定溫度的熱水用于溢流水洗，合理利用污水余熱能源，大幅度節能減耗，為企業創造經濟效益。

　　本實用新型是通過以下技術方案使上述技術問題得以解決。

　　一種染整水洗長車的污水余熱回用系統，包括水洗長車、高溫污水收集箱、污水熱交換器、污水排放管道、冷水管道、第一熱水泵、熱水收集箱和第二熱水泵，水洗長車包括冷水洗箱和熱水洗箱，冷水洗箱和熱水洗箱分別設置有若干個冷水槽和熱水槽，織布的走布方向由冷水洗箱至熱水洗箱，清水由熱水洗箱的進水端進入，熱水洗箱的出水端與熱水收集箱相連通，第二熱水泵從熱水收集箱內泵出熱水注入冷水洗箱內，冷水洗箱與高溫污水收集箱相連通，污水 熱交換器上分別連通有高溫污水收集箱、污水排放管道、冷水管道和第一熱水泵，高溫污水與冷水在污水熱交換器內進行封閉式熱量交換形成的低溫污水經由污水排放管道排出，冷水吸收熱量形成熱水通過第一熱水泵泵出注入熱水洗箱內。冷水洗箱內產生的高溫污水蘊含余熱能源，在現有技術直接排放的基礎上進行合理改進，先將高溫污水收集在高溫污水收集箱內，然后通過污水熱交換器將熱量傳遞給冷水吸收后形成熱水，熱水可通過第一熱水泵泵出注入熱水洗箱內供噴淋洗和浸泡洗使用。合理利用了污水余熱能源，大幅度節能減耗，為企業創造了可觀的經濟效益。

　　作為優選，冷水槽和熱水槽的內部均設置有導布輥筒，冷水槽和熱水槽的上方均設置有擠壓織布的壓輥組，壓輥組的上方設置有噴淋機構。作為改進，冷水槽設置為四個且相互連通，熱水槽設置為五個且相互連通。進一步改進，靠近冷水洗箱進布端的冷水槽上方設置有進布噴淋機構，另外三個冷水槽上方設置的噴淋機構通過水泵從冷水槽中泵水噴淋。又一種改進，靠近熱水洗箱進水端的一個熱水槽上方設置有清水噴淋機構，另外四個熱水槽上方設置的噴淋機構通過水泵從熱水槽中泵水噴淋。

　　作為優選，熱水槽內設置有蒸汽加熱管。

　　作為優選，熱水槽與冷水槽內均設置有表面排污管。

　　本實用新型的有益效果：

　　1.充分回收利用冷水洗箱內產生的高溫污水蘊含的余熱能源，降低熱水槽內蒸汽加熱的消耗量，減少水洗時間，節能減排，為企業增加了可觀的經濟效益。在有效的利用了高溫污水熱量的同時，降低了高溫污水的溫度，達到了合理的排放標準。

　　2.通過導布輥筒進行平幅卷裝進出布方式，對織布可靈活采用冷水洗、熱水洗、 浸泡洗和噴淋洗組合水洗方式，浸泡洗后通過壓輥組擠壓出水，水洗效率高，節約用水，節省用時，排放污水量大幅降低，節能環保，降低生產成本。

　　3.結構緊湊合理，占用空間小，投資少，能耗低，運行穩定可靠，維護管理方便。
