申請日2015.09.17
公開(公告)日2015.12.30
IPC分類號C02F9/06
摘要
本實用新型涉及一種電化學污水處理系統，它包括依次連接的混合組件、電解組件、沉淀組件以及壓濾機，所述電解組件包括與所述混合組件相連接的電化學氧化槽、與所述電化學氧化槽底部相連通的循環冷卻塔、與所述電化學氧化槽上部相連通的氧化槽、用于向所述電化學氧化槽和所述氧化槽內加入雙氧水的第一加藥器、與所述氧化槽相連通的曝氣吹脫槽以及與所述曝氣吹脫槽相連通的中間水槽。通過將電化學氧化槽、氧化槽進行連用后，再與曝氣吹脫槽相連接，這樣能夠有效地氧化污水中的高濃度有機化合物;而且將循環冷卻塔與電化學氧化槽底部相連通，這樣當電化學氧化槽底部由于電解溫度較高時，可以對其進行有效降溫，確保這個系統的安全運行。

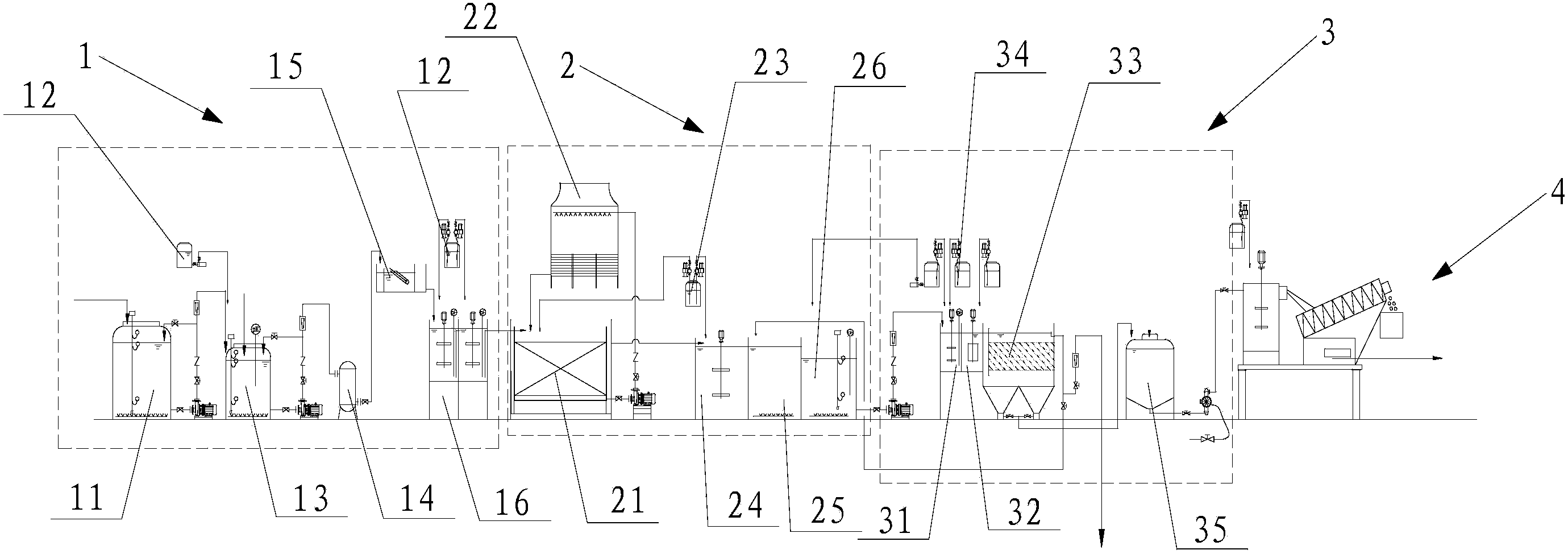

摘要附圖
權利要求書
1.一種電化學污水處理系統，它包括依次連接的混合組件(1)、電解組件(2)、沉淀組件(3)以及壓濾機(4)，其特征在于：所述電解組件(2)包括與所述混合組件(1)相連接的電化學氧化槽(21)、與所述電化學氧化槽(21)底部相連通的循環冷卻塔(22)、與所述電化學氧化槽(21)上部相連通的氧化槽(24)、用于向所述電化學氧化槽(21)和所述氧化槽(24)內加入雙氧水的第一加藥器(23)、與所述氧化槽(24)相連通的曝氣吹脫槽(25)以及與所述曝氣吹脫槽(25)相連通的中間水槽(26)。
2.根據權利要求1所述的電化學污水處理系統，其特征在于：所述混合組件(1)包括高濃度廢水收集桶(11)、與所述高濃度廢水收集桶(11)相連通的配水箱(13)、與所述配水箱(13)相連通的布袋過濾器(14)、與所述布袋過濾器(14)下部相連通的計量槽(15)、與所述計量槽(15)相連通的第一pH調節槽(16)以及用于向所述配水箱(13)和所述第一pH調節槽(16)中添加酸液的第二加藥器(12)。
3.根據權利要求1所述的電化學污水處理系統，其特征在于：所述沉淀組件(3)包括與所述中間水槽(26)相連通的第二pH調節槽(31)、與所述第二pH調節槽(31)相連通的絮凝槽(32)、用于向所述絮凝槽(32)中添加堿液和絮凝劑的第三加藥器(34)、與所述絮凝槽(32)相連通的斜管沉淀池(33)、與所述斜管沉淀池(33)底部相連通用于收集其底部污泥的污泥濃縮槽(35)。
說明書
一種電化學污水處理系統
技術領域
本實用新型污水處理設備，具體涉及一種電化學污水處理系統。
背景技術
隨著我國工業的發展，工業污水的排放量日益增加。工業污水主要來源于染料、醫藥、農藥、化工等行業的生產過程，其成分非常復雜，包括鹽分、有機物、懸浮物和細菌等，其中以高濃度的有機物為主。這些有毒有害的有機物包括苯酚、多氯硝基苯、三嗪物質、苯并三唑等，它們?cè)谖鬯袧舛雀撸拘源�，化學需氧量高，難以被普通微生物降解，因此污染程度大，持續時間長，處理難度高，是水污染防治中的熱點和難點，其治理研究已引起國內外專家的日益重視。如果這些污水不加處理直接向環境排放，勢必導致嚴重的環境災難。目前污水中高濃度有機物的處理方法有物理處理，化學處理和生物處理等。但這些處理方法單一，處理流程復雜，處理成本高，而且不能同時除去污水中的多種有毒有害成分，處理效果不佳。
發明內容
本實用新型目的是為了克服現有技術的不足而提供一種電化學污水處理系統。
為達到上述目的，本實用新型采用的技術方案是：一種電化學污水處理系統，它包括依次連接的混合組件、電解組件、沉淀組件以及壓濾機，所述電解組件包括與所述混合組件相連接的電化學氧化槽、與所述電化學氧化槽底部相連通的循環冷卻塔、與所述電化學氧化槽上部相連通的氧化槽、用于向所述電化學氧化槽和所述氧化槽內加入雙氧水的第一加藥器、與所述氧化槽相連通的曝氣吹脫槽以及與所述曝氣吹脫槽相連通的中間水槽。
優化地，所述混合組件包括高濃度廢水收集桶、與所述高濃度廢水收集桶相連通的配水箱、與所述配水箱相連通的布袋過濾器、與所述布袋過濾器下部相連通的計量槽、與所述計量槽相連通的第一pH調節槽以及用于向所述配水箱和所述第一pH調節槽中添加酸液的第二加藥器。
優化地，所述沉淀組件包括與所述中間水槽相連通的第二pH調節槽、與所述第二pH調節槽相連通的絮凝槽、用于向所述絮凝槽中添加堿液和絮凝劑的第三加藥器、與所述絮凝槽相連通的斜管沉淀池、與所述斜管沉淀池底部相連通用于收集其底部污泥的污泥濃縮槽。
由于上述技術方案運用，本實用新型與現有技術相比具有下列優點：本實用新型電化學污水處理系統，通過將電化學氧化槽、氧化槽進行連用后，再與曝氣吹脫槽相連接，這樣能夠有效地氧化污水中的高濃度有機化合物;而且將循環冷卻塔與電化學氧化槽底部相連通，這樣當電化學氧化槽底部由于電解溫度較高時，可以對其進行有效降溫，確保這個系統的安全運行。
