申請日2015.11.23

　　公開(公告)日2016.05.25

　　IPC分類號C02F11/04; C02F11/12

　　摘要

　　一種適用于小流量污水處理系統的污泥自然生物濃縮干化池，其包括池體、污泥管、消化液管和濃縮干化污泥收集裝置，池體的下部設有剩余污泥入池口，池體的中部設有消化液出池口，池體的上部設有出泥口，污泥管的一端通過剩余污泥入池口與池體連通，消化液管的一端通過消化液出池口與池體連通，另一端設有的消化液外流接口水平高度略低于出泥口的水平高度;所述池體的上部向上收縮，使池體的上部與水平面的夾角為銳角。本實用新型充分運用污泥厭氧消化產氣并產生熱量的自然規律，在同一池子中完成厭氧消化、污泥濃縮和污泥干化脫水，實現一體化，顯著減少剩余污泥體積;整個處理過程中無任何能源消耗，大大減少了剩余污泥的處置成本。

　　權利要求書

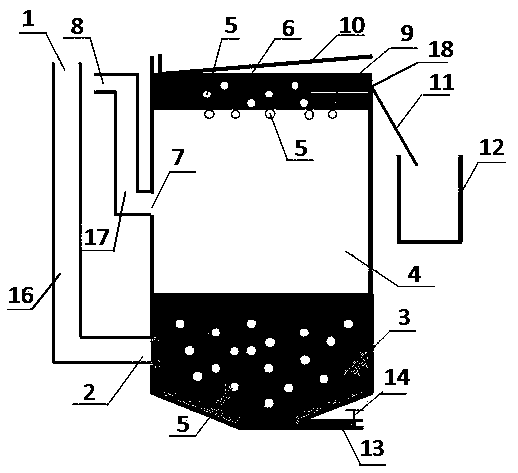

　　1.一種適用于小流量污水處理系統的污泥自然生物濃縮干化池，其特征在于，包括池體、污泥管(16)、消化液管(17)和污泥收集裝置;所述池體的下部設有剩余污泥入池口(2)，所述池體的中部設有消化液出池口(7)，所述池體的上部設有出泥口(18)，所述污泥收集裝置位于所述池體的上部，所述污泥管(16)的一端通過剩余污泥入池口(2)與所述池體連通，所述污泥管(16)的另一端設有剩余污泥接收口(1)，所述剩余污泥接收口(1)的水平高度高于所述出泥口(18)的水平高度，所述消化液管(17)的一端通過所述消化液出池口(7)與所述池體連通，所述消化液管(17)的另一端設有消化液外流接口(8)，所述消化液外流接口(8)水平高度略低于所述出泥口(18)的水平高度;

　　所述池體的上部向上收縮，使池體的上部與水平面的夾角為銳角。

　　2.如權利要求1所述的污泥自然生物濃縮干化池，其特征在于，所述污泥收集裝置包括刮泥板(10)，所述池體的上部設有用于限定所述刮泥板(10)活動的刮泥板卡槽(15)。

　　3.如權利要求1所述的污泥自然生物濃縮干化池，其特征在于，所述污泥收集裝置包括干化污泥出池槽(11)和污泥存放器(12)，所述出泥口(18)通過所述干化污泥出池槽(11)與所述污泥存放器(12)連通。

　　4.根據權利要求1~3任意之一所述的污泥自然生物濃縮干化池，其特征在于，池體底部設有底部排空管(13)，所述底部排空管(13)設置有排空閥門(14)。

　　5.如權利要求4所述的污泥自然生物濃縮干化池，其特征在于，所述池體的底部呈漏斗形。

　　6.如權利要求1所述的污泥自然生物濃縮干化池，其特征在于，所述池體的上部與水平面的夾角為45-80度。

　　7.如權利要求1所述的污泥自然生物濃縮干化池，其特征在于，所述池體的外部設有保溫層。

　　8.如權利要求1所述的污泥自然生物濃縮干化池，其特征在于，所述池體的上方設有遮雨裝置。

　　9.一種小流量污水處理系統，其特征在于，包括小流量污水處理裝置和權利要求1~8任意之一所述的污泥自然生物濃縮干化池，所述小流量污水處理裝置產生的剩余污泥通過所述污泥管(16)進入所述污泥自然生物濃縮干化池。

　　說明書

　　一種適用于小流量污水處理系統的污泥自然生物濃縮干化池

　　技術領域

　　本實用新型涉及污泥處理領域，更具體地，涉及一種適用于小流量污水處理系統的無能耗污泥濃縮干化池。

　　背景技術

　　我國雖然建了大量的集中式城市污水處理廠，但鄉鎮和農村的污水，包括農村生活污水、養殖廢水和度假村廢水，由于分散廣，水量小，難以集中收集，處理率不到20%。針對小點源廢水(污水)，適合采用分散式的污水處理辦法，以降低污水管網建設成本。而分散式污水處理系統的剩余污泥處置，一直是個難題。目前，在農村、社區等小流量污水處理設施中，由于處理水量小，產生的剩余污泥不多，往往沒配置專門的污泥濃縮脫水設施，剩余污泥被直接收集起來，外送處理。但如果不經過濃縮脫水，剩余污泥含水量高，體積大，會顯著增加收集運輸成本。但如果配備單獨的機械脫水設施，則會顯著增加人工成本和管理難度，經濟效益低。

　　發明內容

　　本實用新型的目的在于提供一種適用于小流量污水處理系統的污泥自然生物濃縮干化池，克服上述現有處置方式所述的至少一種缺陷，所述污泥自然生物濃縮干化池利用自然規律，在同一池子中實現剩余污泥無能耗濃縮與干化，大大減少了剩余污泥的處置成本，特別適合用于小流量污水處理系統中剩余污泥的濃縮干化。

　　為解決上述技術問題，本實用新型采用如下的技術方案：

　　一種適用于小流量污水處理系統的污泥自然生物濃縮干化池，包括池體、污泥管、消化液管和污泥收集裝置，所述池體的下部設有剩余污泥入池口，所述池體的中部設有消化液出池口，所述池體的上部設有出泥口，所述污泥收集裝置位于所述池體的上部，所述污泥管的一端通過剩余污泥入池口與所述池體連通，所述污泥管的另一端設有剩余污泥接收口，所述剩余污泥接收口的水平高度高于所述出泥口的水平高度，所述消化液管的一端通過所述消化液出池口與所述池體連通，所述消化液管的另一端設有消化液外流接口，所述消化液外流接口水平高度略低于所述出泥口的水平高度;

　　所述池體的上部向上收縮，使池體的上部與水平面的夾角為銳角。

　　所述池體的上部向上收縮是指從池體上部與池體中部的連接處開始向上收縮。使得池體上部的任一水平截面的截面積小于池體中部的任一水平截面的截面積。污水處理裝置中的剩余污泥定期從剩余污泥接收口投入，經過剩余污泥入池口進入污泥濃縮干化池，在池底形成污泥厭氧消化層，在污泥厭氧消化層上面形成消化液層，消化液外流接口控制著整個污泥池的液位高度;隨著剩余污泥的投入，等量的消化液會通過消化液管回到污水處理裝置中;由于厭氧消化，在污泥厭氧消化層中形成的氣泡部分包裹在污泥中，促使厭氧污泥上浮，在消化液層的上方形成上浮污泥層;上浮污泥層在池體的上部匯集，由于池體上部呈收縮式設計，便于上浮污泥濃縮，可以攔截更多的氣泡，將更多的上浮污泥抬出液面，同時收縮式設計能夠減少熱量散失，因此上浮污泥層能夠充分地利用在厭氧消化時產生的熱量，對污泥自身進行干化。通過上述設計，能夠很好地實現污泥無能耗、自然生物濃縮干化。通過本實用新型的干化池進行干化，干化后的污泥的含水率60~80%，與常規通過機械壓榨式的脫水效果差別不大。所述剩余污泥接收口的水平高度設置成高于所述出泥口的水平高度，可以使剩余污泥通過重力作用進入池體中，節省能耗。

　　為了進一步減少池體上部的熱量損失，更有效地利用厭氧消化時產生的熱量，優選地，所述池體的外部設有保溫層。

　　作為上述方案的改進，優選地，所述污泥收集裝置包括刮泥板，所述池體的出泥口處設有用于限定刮泥板活動的刮泥板卡槽。采用刮泥板，定期手動清理濃縮和干化后的上浮污泥。

　　作為上述方案的改進，優選地，所述污泥收集裝置包括干化污泥出池槽和污泥存放器，所述出泥口通過所述干化污泥出池槽與所述污泥存放器連通。濃縮和干化后的上浮污泥清理至污泥存放器中，再外送填埋或農用。

　　作為上述方案的改進，池體底部設有底部排空管，所述底部排空管設置有排空閥門�？梢远ㄆ谕ㄟ^(guò)底部排空管及排空閥門將部分未能上浮的污泥去除。

　　作為上述方案的進一步改進，所述池體的底部呈漏斗形。漏斗形的池體底部設計，能夠更好得利用底部排空管及排空閥門將污泥去除。

　　優選地，所述池體的上方設有遮雨裝置。為了避免雨水的干擾，在污泥池的上空設置遮雨設施。

　　作為一種改進的方案，一種小流量污水處理系統，包括小流量污水處理裝置和所述的污泥自然生物濃縮干化池，所述小流量污水處理裝置產生的剩余污泥通過所述污泥管進入所述污泥自然生物濃縮干化池，而消化液和未能上浮的污泥重新回到污水處理系統中。污泥自然生物濃縮干化池可與任意小流量活性污泥污水處理裝置配合使用，將小流量污水處理裝置產生的剩余污泥送至污泥自然生物濃縮干化池進行無能耗濃縮干化，顯著減少小流量污水處理系統中剩余污泥的處置成本，濃縮干化后的污泥，可作綠化用土。

　　與現有技術相比，本實用新型的有益效果是：

　　本實用新型巧妙地運用污泥厭氧消化產氣并產生熱量的自然規律，在同一池子中完成厭氧消化、污泥上浮濃縮和污泥干化脫水，采用所述干化池處理的干化污泥其含水率在60-80%，與現有的機械壓榨式脫水效果接近。將厭氧消化、污泥濃縮和污泥干化脫水一體化處理，縮小設備體積;整個處理過程中無任何能源消耗，大大減少剩余污泥的處置成本;經過厭氧硝化處理，污泥中的大部分病原體被殺死，利于污泥的后續安全處置。
