申請日2015.09.17
公開(公告)日2015.12.30
IPC分類號C02F9/10
摘要
本實用新型涉及一種工業廢水超聲協同處理和超聲蒸發結晶一體化裝置，其由超聲波協同廢水預處理單元及強制循環型超聲蒸發結晶單元構成，所述超聲波協同廢水預處理系統由混合反應器、沉淀槽、超聲波混合處理槽及末端處理槽通過液體管路依次連通;所述強制循環型超聲蒸發結晶單元由預熱罐、進料泵、強制循環型超聲蒸發器、結晶器、冷凝器、常壓熱水鍋爐、補給水箱、補給水泵、真空泵、冷凝水儲罐、完成液儲罐、結晶鹽儲罐、生蒸汽冷凝水儲罐、生蒸汽循環泵構成。本實用新型具有結構設計合理，工藝過程新穎，處理方式獨特，工業廢水處理效率高，抑制蒸發結晶設備結垢等優點。

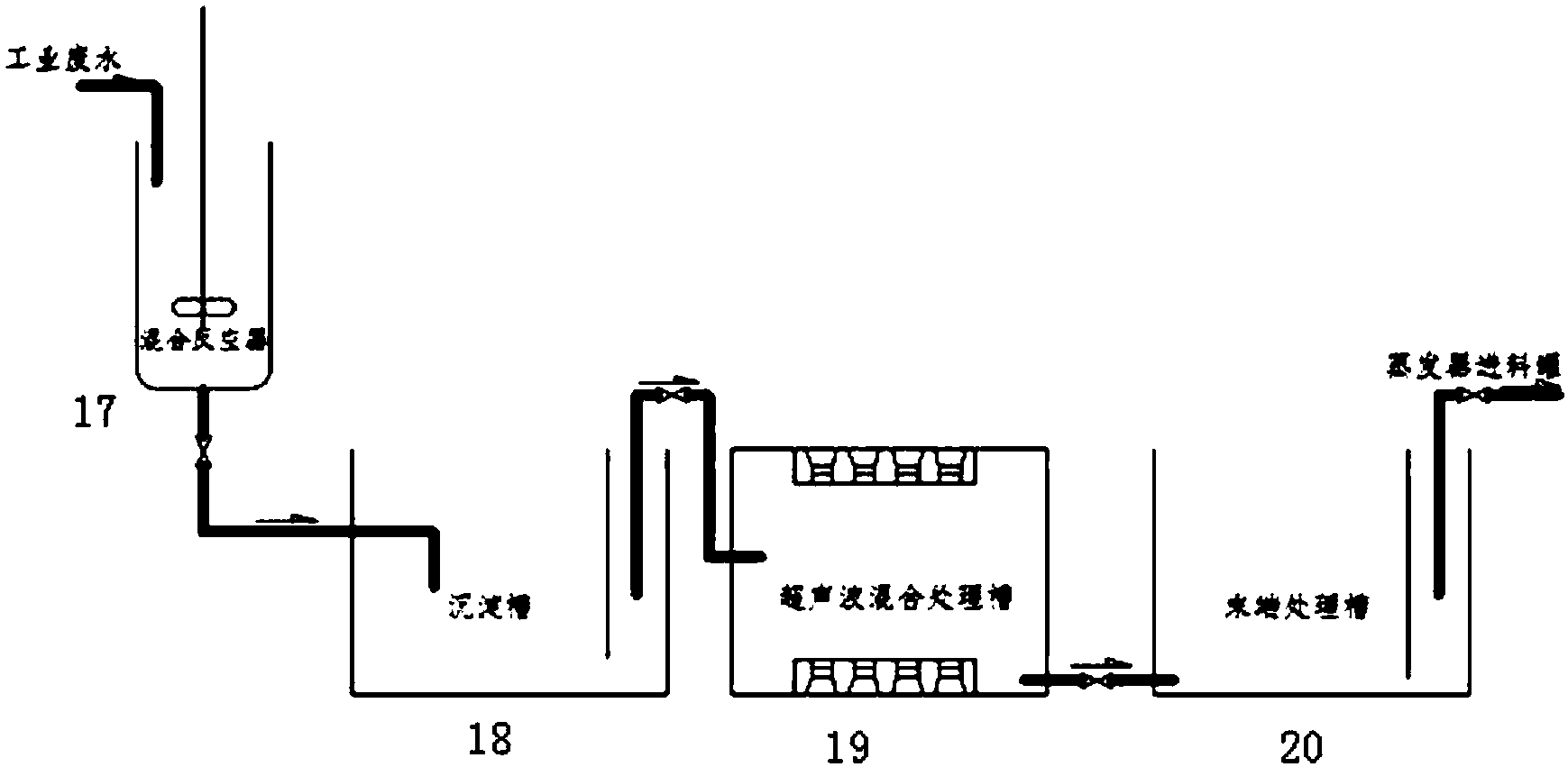

摘要附圖
權利要求書
1.一種工業廢水超聲協同處理和超聲蒸發結晶一體化裝置，其特征在于：由超聲波協同廢水預處理單元及強制循環型超聲蒸發結晶單元構成，所述超聲波協同廢水預處理系統由混合反應器、沉淀槽、超聲波混合處理槽及末端處理槽通過液體管路依次連通;所述強制循環型超聲蒸發結晶單元由預熱罐、進料泵、強制循環型超聲蒸發器、結晶器、冷凝器、常壓熱水鍋爐、補給水箱、補給水泵、真空泵、冷凝水儲罐、完成液儲罐、結晶鹽儲罐、生蒸汽冷凝水儲罐、生蒸汽循環泵構成，預熱罐的出料口通過進料泵連接至強制循環型超聲蒸發器的物料進口，強制循環型超聲蒸發器的濃縮液出口連接至結晶器，結晶器的析出口連接至結晶鹽儲罐，結晶器的液體出口連接至完成液儲罐;強制循環型超聲蒸發器的二次蒸汽出口連接冷凝器的進口，冷凝器的冷凝水出口連接至冷凝水儲罐，常壓熱水鍋爐的加熱蒸汽出口連接強制循環型超聲蒸發器的加熱蒸汽入口，補給水箱通過補給水泵與冷凝器循環連接，強制循環型超聲蒸發器的冷凝水出口連接至生蒸汽冷凝水儲罐，并通過生蒸汽循環泵連接至常壓熱水鍋爐，冷凝水儲罐、完成液儲罐、結晶鹽儲罐均與真空泵連接。
2.根據權利要求1所述的一種工業廢水超聲協同處理和超聲蒸發結晶一體化裝置，其特征在于：所述的超聲波混合處理槽內部設置有上部超聲波發生器組及下部超聲波發生器組，所述上部超聲波發生器組為6個24kHz超聲波發生器，所述下部超聲波發生器組為4個48kHz超聲波發生器。
3.根據權利要求1所述的一種工業廢水超聲協同處理和超聲蒸發結晶一體化裝置，其特征在于：所述的強制循環式超聲蒸發裝置主要由加熱室、分離室和循環管構成，加熱室包括上管箱、下管箱和管殼組成的外殼，在管殼內的兩端焊接上管板及下管板，上管板及下管板之間安裝一組換熱管，加熱室的沸騰蒸汽出口連接至分離室的進口，分離室制有二次蒸汽出口，分離室的流體出口通過循環管連接回加熱室，其特征在于：在加熱室的下管箱內安裝第一超聲換能器，在加熱室的上管箱內安裝第二超聲換能器。
4.根據權利要求3所述的一種工業廢水超聲協同處理和超聲蒸發結晶一體化裝置，其特征在于：所述的第一超聲換能器是垂直安裝，超聲波的沖擊為垂直沖擊。
5.根據權利要求4所述的一種工業廢水超聲協同處理和超聲蒸發結晶一體化裝置，其特征在于：所述的第一超聲換能器的功率參數為：頻率：22kHz，作用可調垂直距離≥350mm，工作電壓：220V，極限電流：1.5A，工作功率范圍：44—300W;所述第一超聲換能器的完全湍動工作功率采用220W，此時電流1.0A。
6.根據權利要求3所述的一種工業廢水超聲協同處理和超聲蒸發結晶一體化裝置，其特征在于：所述的第二超聲換能器是水平安裝，超聲波的沖擊為水平?jīng)_擊。
7.根據權利要求6所述的一種工業廢水超聲協同處理和超聲蒸發結晶一體化裝置，其特征在于：所述的第二超聲換能器的功率為：頻率22kHz，作用可調距離水平距離≥150mm，工作電壓：220V，極限電流：1.5A，工作功率范圍：44—300W;所述的第二超聲換能器的完全湍動工作功率采用176W，此時電流0.8A。
8.根據權利要求3所述的一種工業廢水超聲協同處理和超聲蒸發結晶一體化裝置，其特征在于：所述的第一超聲換能器及第二超聲換能器均由一組復合棒壓電換能器構成。
說明書
工業廢水超聲協同處理和超聲蒸發結晶一體化裝置
技術領域
本實用新型屬于廢水處理和蒸發結晶領域，特別是一種工業廢水 超聲協同處理和超聲蒸發結晶一體化裝置。
背景技術
超聲波的研究已經在食品、醫療衛生和焊接檢測等領域，表現為 超聲提取、超聲滅菌、超聲波探傷等方面。近些年來，超聲波在防除 垢方面的研究受到國內外學者們的廣泛關注，研究主要集中在超聲波 除垢工藝的方面。
超聲波除垢在造紙黑液蒸發器的機理研究中，發現超聲波去垢效 果明顯，提高了傳熱系數，同時發現超聲波對碳酸鈣的晶體的形成方 面的影響機理。
現有的研究主要是把超聲波換能器作用一個外部輔助部件，沒有 實現與前處理中的工藝和蒸發過程設備的有機結合，這對超聲蒸發的 深入研究產生瓶頸。同時，單一的臭氧、光催化和紫外線廢水處理工 藝中的效率較低，投入成本較高，不利于長期的工業化生產。
雖然，超聲波也被作為一種預處理手段加入到廢水的處理過程中， 但是形式較為單一，不利于超聲波的作用發揮;而且現有工藝處理的 廢水在蒸發結晶階段在蒸發設備中的結垢一直以來就是蒸發結晶中的 難題。
發明內容
本實用新型的目的在于克服現有技術的不足，提供一種工業廢水 超聲協同處理和超聲蒸發結晶一體化裝置，其可提高工業廢水的處理 效率并抑制蒸發結晶設備結垢。
本實用新型解決其技術問題是通過以下技術方案實現的：
一種工業廢水超聲協同處理和超聲蒸發結晶一體化裝置，其特征 在于：由超聲波協同廢水預處理單元及強制循環型超聲蒸發結晶單元 構成，所述超聲波協同廢水預處理系統由混合反應器、沉淀槽、超聲 波混合處理槽及末端處理槽通過液體管路依次連通;所述強制循環型 超聲蒸發結晶單元由預熱罐、進料泵、強制循環型超聲蒸發器、結晶 器、冷凝器、常壓熱水鍋爐、補給水箱、補給水泵、真空泵、冷凝水 儲罐、完成液儲罐、結晶鹽儲罐、生蒸汽冷凝水儲罐、生蒸汽循環泵 構成，預熱罐的出料口通過進料泵連接至強制循環型超聲蒸發器的物 料進口，強制循環型超聲蒸發器的濃縮液出口連接至結晶器，結晶器 的析出口連接至結晶鹽儲罐，結晶器的液體出口連接至完成液儲罐; 強制循環型超聲蒸發器的二次蒸汽出口連接冷凝器的進口，冷凝器的 冷凝水出口連接至冷凝水儲罐，常壓熱水鍋爐的加熱蒸汽出口連接強 制循環型超聲蒸發器的加熱蒸汽入口，補給水箱通過補給水泵與冷凝 器循環連接，強制循環型超聲蒸發器的冷凝水出口連接至生蒸汽冷凝 水儲罐，并通過生蒸汽循環泵連接至常壓熱水鍋爐，冷凝水儲罐、完 成液儲罐、結晶鹽儲罐均與真空泵連接。
而且，所述的超聲波混合處理槽內部設置有上部超聲波發生器組 及下部超聲波發生器組，所述上部超聲波發生器組為6個24kHz超聲 波發生器，所述下部超聲波發生器組為4個48kHz超聲波發生器。
而且，所述的強制循環型超聲蒸發器主要由加熱室、分離室和循 環管構成，加熱室包括上管箱、下管箱和管殼組成的外殼，在管殼內 的兩端焊接上管板及下管板，上管板及下管板之間安裝一組換熱管， 加熱室的沸騰蒸汽出口連接至分離室的進口，分離室制有二次蒸汽出 口，分離室的流體出口通過循環管連接回加熱室，其特征在于：在加 熱室的下管箱內安裝第一超聲換能器，在加熱室的上管箱內安裝第二 超聲換能器。
而且，所述的第一超聲換能器是垂直安裝，超聲波的沖擊為垂直 沖擊。
而且，所述的第一超聲換能器的功率參數為：頻率：22kHz，作用 可調垂直距離≥350mm，工作電壓：220V，極限電流：1.5A，工作功 率范圍：44—300W;所述第一超聲換能器的完全湍動工作功率采用 220W，此時電流1.0A。
而且，所述的第二超聲換能器是水平安裝，超聲波的沖擊為水平 沖擊。
而且，所述的第二超聲換能器的功率為：頻率22kHz，作用可調 距離水平距離≥150mm，工作電壓：220V，極限電流：1.5A，工作功 率范圍：44—300W;所述的第二超聲換能器的完全湍動工作功率采用 176W，此時電流0.8A。
而且，所述的第一超聲換能器及第二超聲換能器均由一組復合棒 壓電換能器構成。
本實用新型的優點和有益效果為：
1、本工業廢水超聲協同處理和超聲蒸發結晶一體化裝置，通過在 傳統上臭氧、光催化、紫外線的廢水處理工藝上加入超聲波處理工藝， 同時控制超聲波反應器的不同輸出頻率，在混合處理中形成混合流場， 能有效的處理大分子量有機物，使得廢水中的有機物質得到充分的降 解，便于在蒸發結晶之前進行處理，也使得蒸發結晶鹽中的雜質成分 含量降低。
2、本工業廢水超聲協同處理和超聲蒸發結晶一體化裝置，使用強 制循環型超聲蒸發器，使得處理之后的工業廢水能夠充分進行蒸發， 在完成液排出時經過冷卻結晶產生鹽分晶體。整個過程能夠防止蒸發 過程中污垢的產生，通過超聲空化作用，使得蒸發器內部垢層的產生 受到抑制。在蒸發濃縮階段，物料廢水在超聲波的作用下，在加熱室 內產生空化，產生超聲霧化，大大地提高了傳熱面積，湍流系數和蒸 汽的揮發速率。同樣可以使廢水在較低的溫度下，較短的時間內完成 超聲蒸發，降低了液面的成核勢壘，促進廢水料液的內部的能量交換， 提高傳熱系數，強化傳熱，節省能源的消耗率。
3、本工業廢水超聲協同處理和超聲蒸發結晶一體化裝置，采用強 制循環式超聲蒸發裝置，其第一超聲換能器及第二超聲換能器產生的 超聲波與強制循環的蒸發液連續接觸，從而使蒸發液在超聲空化的作 用下，產生劇烈的擾動，甚至產生霧化現象。這樣的話，就大大的提 高了湍流系數，增加了傳熱面積。同時，蒸發液可以在較低的溫度下 快速的蒸發，降低了成核勢壘，降低了蒸發液表面張力，促進溶液內 部的能量交換，提高換熱效率。
4、本工業廢水超聲協同處理和超聲蒸發結晶一體化裝置，采用強 制循環式超聲蒸發裝置，第一超聲換能器的完全湍動工作功率采用 220W，第二超聲換能器的完全湍動工作功率采用176W;在加熱室內 部加入兩個不同功率的超聲換能器，下部的第一超聲換能器使加熱室 加熱管內產生擾動以及霧化，增加湍動，提高換熱;上部的第二超聲 換能器使得沸騰的蒸發液產生霧化，在進入分離室之前使得氣相中液 滴足夠的小，更加利于料液的分離。
5、本工業廢水超聲協同處理和超聲蒸發結晶一體化裝置，采用強 制循環式超聲蒸發裝置，能有效地防止加熱室內的結垢，有明顯的去 垢效果，從而進一步地提高傳熱系數，使得料液的蒸發過程得以強化， 這樣就為處理易結垢物料提供了一條非常有效的途徑。
6、本實用新型具有結構設計合理，工藝過程新穎，處理方式獨特， 工業廢水處理效率高，抑制蒸發結晶設備結垢等方面的優點。
