申請日2015.11.23

　　公開(公告)日2016.04.20

　　IPC分類號C02F1/78; C02F103/36

　　摘要

　　本實用新型公開了一種工業酒精廢水臭氧多相催化脫色技術集成設備，包括反應器主體、中心管、出水管、鈦合金曝氣器，反應器主體內填充有固體催化劑;中心管的頂部設置有進水法蘭，其底部與液體催化劑投加口相連，其末端連接有分流裝置;廢水從進法蘭流入中心管并在底部與液體催化劑混合后進入反應器主體，臭氧通過底部的鈦合金曝氣器進入反應器主體與廢水反應，廢水在向上流動過程中與固體催化劑接觸。本實用新型通過固體和液體的雙相催化劑作用，可以產生更高濃度的羥基自由基，能方便、快速、有效地去除酒精工業廢水中的難降解色素有機物。

　　權利要求書

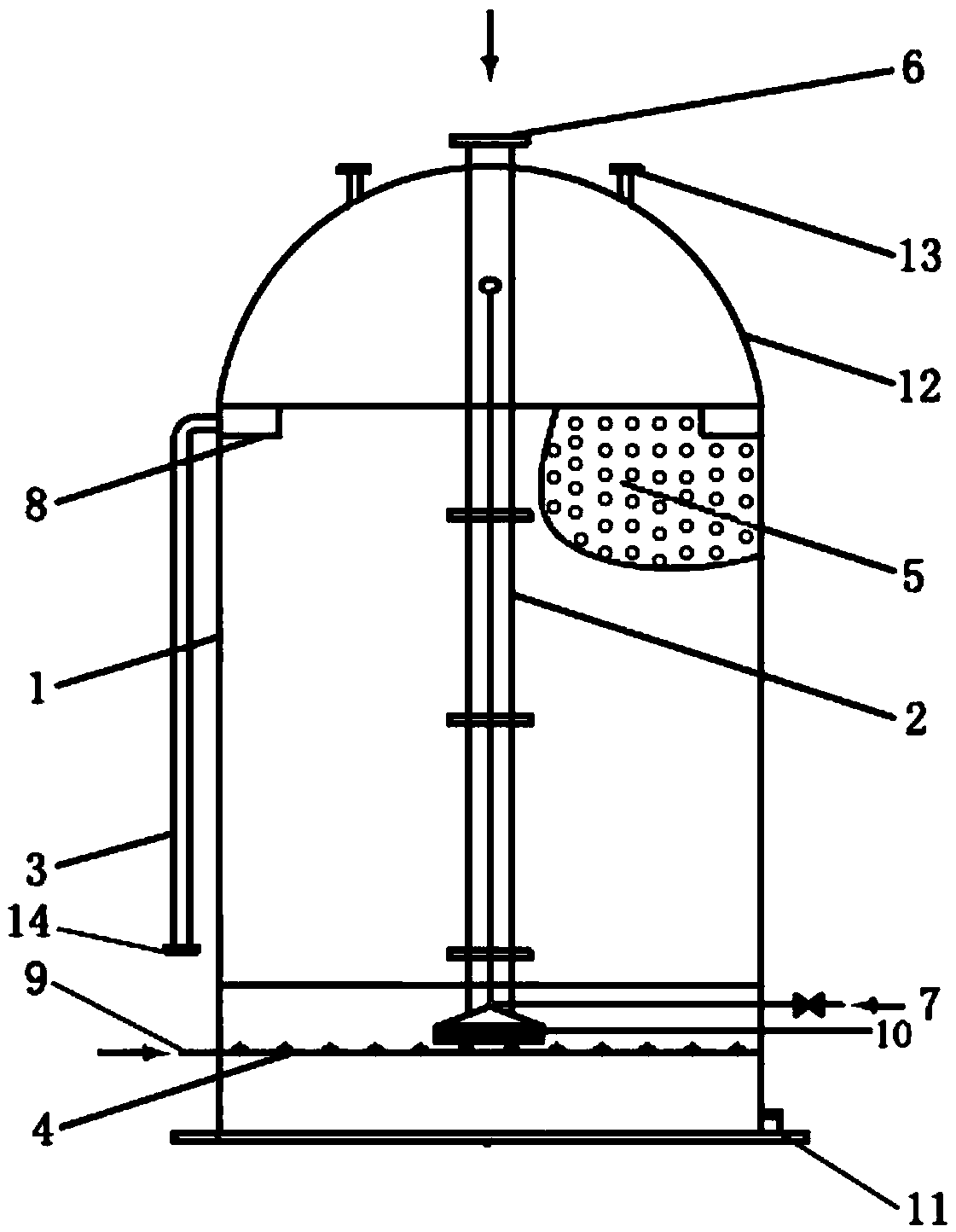

　　1.一種工業酒精廢水臭氧多相催化脫色技術集成設備，其特征是，包括反應器主體、中心管、出水管、鈦合金曝氣器、分流裝置，反應器主體內填充有固體催化劑;中心管豎直布置在反應器主體的中心位置，其頂部設置有進水法蘭，其底部與液體催化劑投加口相連;中心管的末端與分流裝置相連;出水管通過設置在反應器主體上的出水堰與反應器主體相連，出水管的底部設置有出水口;鈦合金曝氣器設置在分流裝置的下方，其上設置有用于通入臭氧的臭氧通入口。

　　2.根據權利要求1所述的工業酒精廢水臭氧多相催化脫色技術集成設備，其特征是，反應器主體的上部設置有封頭，封頭上設置有多個呼吸法蘭。

　　3.根據權利要求2所述的工業酒精廢水臭氧多相催化脫色技術集成設備，其特征是，反應器主體的底部設置有底板法蘭。

　　4.根據權利要求3所述的工業酒精廢水臭氧多相催化脫色技術集成設備，其特征是，反應器主體的高度為6500mm，底面直徑為3600mm。

　　5.根據權利要求4所述的工業酒精廢水臭氧多相催化脫色技術集成設備，其特征是，固相催化劑的填裝高度為4000mm。

　　6.根據權利要求5所述的工業酒精廢水臭氧多相催化脫色技術集成設備，其特征是，液體催化劑與臭氧的體積比為1:10，臭氧和廢水的氣水比為5:1。

　　7.根據權利要求6所述的工業酒精廢水臭氧多相催化脫色技術集成設備，其特征是，中心管的直徑為200mm。

　　8.根據權利要求7所述的工業酒精廢水臭氧多相催化脫色技術集成設備，其特征是，固相催化劑采用SD-Ⅲ型催化劑，催化劑顆粒直徑為10mm～30mm。

　　9.根據權利要求8所述的工業酒精廢水臭氧多相催化脫色技術集成設備，其特征是，臭氧通入口與反應器主體底部的距離為400mm。

　　10.根據權利要求9所述的工業酒精廢水臭氧多相催化脫色技術集成設備，其特征是，分流裝置與反應器主體的底部的距離為500mm。

　　說明書

　　一種工業酒精廢水臭氧多相催化脫色技術集成設備

　　技術領域

　　本實用新型涉及酒精廢水處理技術領域，具體涉及一種工業酒精廢水臭氧多相催化脫色技術集成設備。

　　背景技術

　　酒精生產工業是我國污染物排放濃度最高的行業之一。據統計，每生產1t糧食酒精，就會排放15-20t左右COD濃度高達55000mg/L的廢水，污染濃度極高。同時，排放的廢水具有粘度大、pH低、懸浮物含量高、色度高等特點，其中色度問題最值得關注。

　　酒精用途廣泛，主要由淀粉類谷物或植物根莖塊為原料發酵釀制而成，生產過程中產生的廢水含有大量蛋白質、無機鹽、粗脂肪、糖類等物質，這些物質易發生生色反應，使該類顏色極重，色度約為1.0×104倍(稀釋法)，超出國家規定的《發酵酒精和白酒工業水污染物排放標準(GB27631-2011)》中色度排放標準125-250倍，若排入水中不僅影響感官，且會降低水體的溶解氧濃度和透光率，破壞水生態環境。因此，色度是限制該類廢水處理達到排放標準的瓶頸。

　　目前工業廢水常用的傳統脫色方法在脫除酒精工業廢水色度工程應用方面存在局限：活性碳和樹脂吸附成本高、推廣難;臭氧氧化應用較為廣泛，在處理其他工業廢水方面效果較好，但工業酒精廢水中所含的發色基團多以苯環、雜環類物質化合物形式存在，空間結構更穩定，單獨靠臭氧氧化難以破壞其結構，對某些有機物效果不理想，且單獨的臭氧氧化具有選擇性，當污染物種類繁多時，凈化效果較差，也不能夠?qū)⑽廴疚飶氐追纸鉃闊o機物，其中間產物往往易再度發生生色反應，發生處理后的廢水返色。另外單獨的臭氧氧化存在污染物降解速率低的問題，而催化臭氧氧化可顯著提升降解速率，如1999年ColinCopper等人用Fe2O3和TiO2催化臭氧化去除乙二酸、氯乙醇和氯苯酚，比單獨使用臭氧提升70%以上。研究表明，催化臭氧氧化可產生更高濃度的羥基自由基，這一類物質沒有選擇性，對絕大多數有機污染物分解更為徹底，相對于單獨臭氧氧化，適用范圍也更為廣泛。但大部分催化氧化處理廢水效果并不理想，色度脫除率只有50%左右，尤其是工業酒精廢水脫色處理，效果更差，只有30%左右。

　　因此，亟需一種針對酒精工業廢水脫色處理、可工程應用的催化氧化脫色設備。

　　實用新型內容

　　針對上述問題，本實用新型提供一種工業酒精廢水臭氧多相催化脫色技術集成設備。

　　本實用新型的目的采用以下技術方案來實現：

　　一種工業酒精廢水臭氧多相催化脫色技術集成設備，其特征是，包括反應器主體、中心管、出水管、鈦合金曝氣器、分流裝置，反應器主體內填充有固體催化劑;中心管豎直布置在反應器主體的中心位置，其頂部設置有中心法蘭，其底部與液體催化劑投加口相連;中心管的末端與分流裝置相連;出水管通過設置在反應器主體上的出水堰與反應器主體相連，出水管的底部設置有出水口;鈦合金曝氣器設置在分流裝置的下方，其上設置有用于通入臭氧的臭氧通入口。

　　優選地，反應器主體的上部設置有封頭，封頭上設置有多個呼吸法蘭。

　　優選地，反應器主體的底部設置有底板法蘭。

　　優選地，反應器主體的高度為6500mm，底面直徑為3600mm。

　　優選地，固相催化劑的填裝高度為4000mm。

　　優選地，液體催化劑與臭氧的體積比為1:10，臭氧和廢水的氣水比為5:1。

　　優選地，中心管的直徑為200mm。

　　優選地，固相催化劑采用SD-Ⅲ型催化劑，催化劑顆粒直徑為10mm～30mm。

　　優選地，臭氧通入口與反應器主體底部的距離為400mm。

　　優選地，分流裝置與反應器主體的底部的距離為500mm。

　　本實用新型的有益效果為：

　　本裝置通過固體、液體的雙相催化劑作用，能更有效地脫除工業酒精廢水的色素，提升后續生化處理效率;結構簡單，使用方便，同時利用本設備進行的廢水脫色反應反應速度快，廢水處理周期短。
