申請日2015.09.17

　　公開(公告)日2016.01.06

　　IPC分類號C02F11/00; C02F11/12

　　摘要

　　本發明公開了一種城市污泥消毒處理裝置，包括裝置殼體和污泥進入通道，在裝置殼體的中部設有污水出道，在裝置殼體的底部設有泥屑出口，在裝置殼體內設有處理空腔，在處理空腔的頂部設有切碎空腔，在裝置殼體的中部設有磨壓空腔，在裝置殼體的底部設有消毒空腔，在消毒空腔的下方設有干燥空腔，在干燥空腔的下方設有磨粉空腔，磨粉空腔與泥屑出口相連通，污水出道通過出水通道與磨壓空腔相連通。本發明的結構簡單、使用方便快捷，可有效且快速的完成城市生活污泥的處理，其處理能力強且周期短，可有效的防止二次污染，同時其運行穩定性好，處理效率極強，適用性好，實用性強。

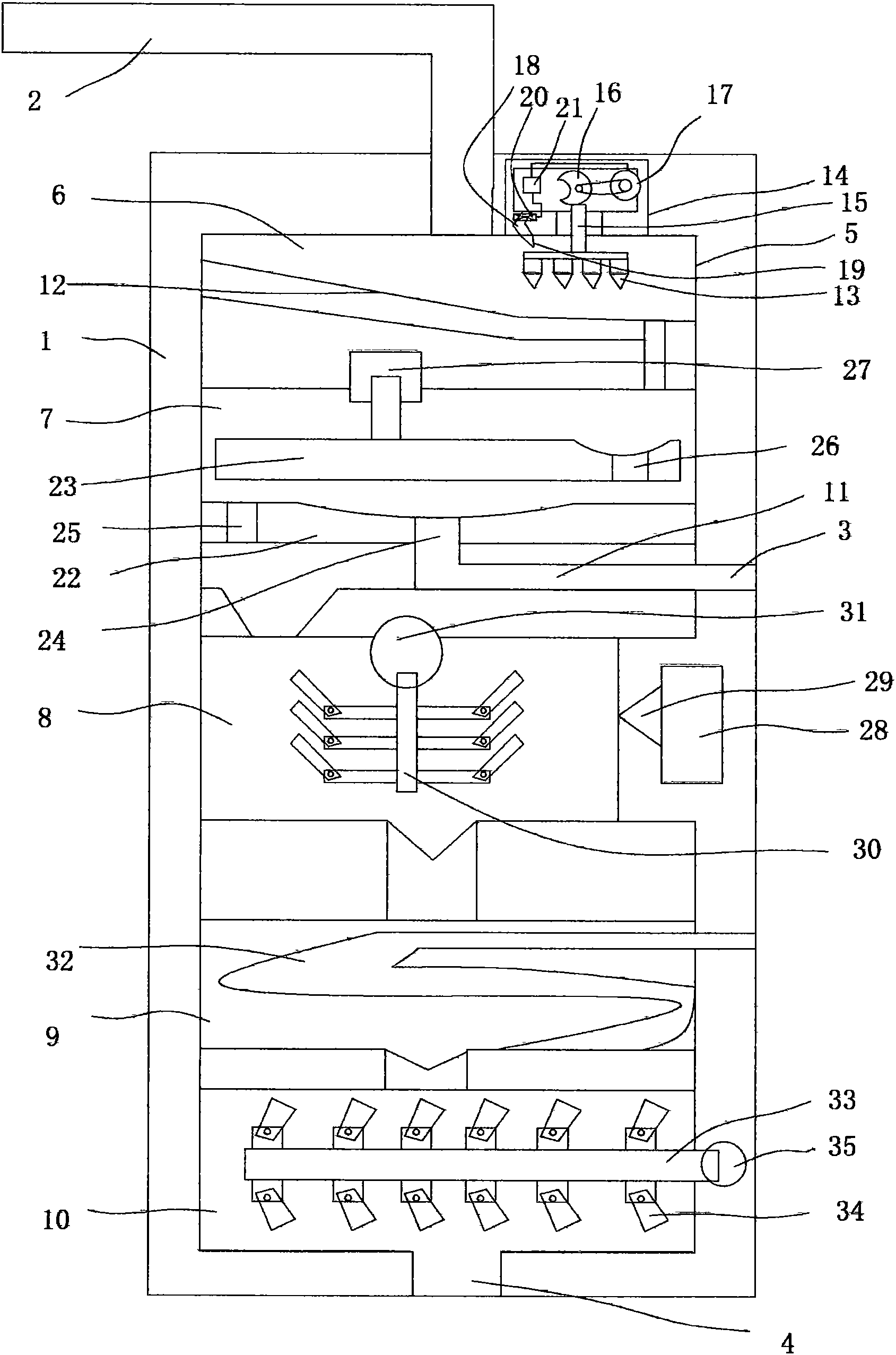

　　摘要附圖



　　權利要求書

　　1.一種城市污泥消毒處理裝置，包括裝置殼體，在所述裝置殼體的頂 部設有污泥進入通道，在所述裝置殼體的中部設有污水出道，在所述裝置 殼體的底部設有泥屑出口，其特征在于：在所述裝置殼體內設有處理空腔， 在所述處理空腔的頂部設有切碎空腔，在所述裝置殼體的中部設有磨壓空 腔，在所述裝置殼體的底部設有消毒空腔，在所述消毒空腔的下方設有干 燥空腔，在所述干燥空腔的下方設有磨粉空腔，所述切碎空腔的頂部與所 述污泥進入通道相連通，所述切碎空腔與所述磨壓空腔相連通，所述磨壓 空腔與所述消毒空腔相連通，所述消毒空腔與所述干燥空腔相連通，所述 干燥空腔與所述磨粉空腔相連通，所述磨粉空腔與所述泥屑出口相連通， 所述污水出道通過出水通道與所述磨壓空腔相連通。

　　2.根據權利要求1所述的城市污泥消毒處理裝置，其特征在于：在所 述切碎空腔內底部設有切碎座，在所述切碎空腔內頂部設有切碎刀具，在 所述切碎空腔的頂壁內設有凹腔，在所述凹腔內設有伸縮調節桿，在所述 凹腔內還設有切碎偏心輪，所述切碎偏心輪的軸心與切碎電機相連接，所 述切碎刀具在所述切碎電機的控制下與所述切碎座配合完成切碎動作。

　　3.根據權利要求2所述的城市污泥消毒處理裝置，其特征在于：在所 述凹腔內還設有噴水通道，在所述切碎空腔的預壁上設有與所述噴水通道 相連通的噴水嘴，在所述噴水通道上設有控制閥，所述控制閥與所述切碎 電機通過同步控制器相連接。

　　4.根據權利要求3所述的城市污泥消毒處理裝置，其特征在于：在所 述磨壓空腔內設有磨壓底板和磨壓轉板，所述磨壓底部的中部設有水流通 孔，在所述磨壓底板的側部設有磨屑出口，所述水流通孔與所述污水出道 相連通，在所述磨壓轉板的側邊上設有進料漏斗口，所述磨壓底板的中部 為弧形設置，所述水流通孔設置在弧形的底部，在所述磨壓空腔的頂部設 有磨壓電機，所述磨壓電機與所述磨壓轉板的中心軸相連接。

　　5.根據權利要求4所述的城市污泥消毒處理裝置，其特征在于：在所 述消毒空腔的側壁內設有消毒液存儲腔，在所述消毒空腔與所述消毒液存 儲腔之間設有消毒液噴嘴，在所述消毒空腔內設有攪拌棍，在所述消毒空 腔的頂部設有攪拌電機，所述攪拌電機與所述攪拌棍相連接。

　　6.根據權利要求5所述的城市污泥消毒處理裝置，其特征在于：在所 述干燥空腔內設有S型干燥管，所述S型干燥管與外部暖氣管相連通，在 所述S型干燥管內設有保溫層。

　　7.根據權利要求6所述的城市污泥消毒處理裝置，其特征在于：磨粉 空腔內設有磨粉軸輥，在所述磨粉軸輥上設有磨粉刀片，在所述磨粉空腔 內設有磨粉電機，所述磨粉電機與所述磨粉軸輥相連接。

　　說明書

　　城市污泥消毒處理裝置

　　技術領域

　　本發明屬于城市污泥處理設備技術領域，具體涉及一種城市污泥消毒 處理裝置。

　　背景技術

　　隨著我國城市化建設的加速發展，城市生活污泥的生成量也越來越多， 為了很好的處理這些生活污泥，現有技術主要采用堆積讓其自然風干，然 而其會嚴重影響城市環境及空氣質量，同時由于生活污泥中含水量較大， 故而在堆積時會有水量從地面流動，故而會嚴重影響占地面積，其處理周 期長且耗能高，而且會影響城市污泥的處理效率，適用性和實用性受到限 制，難以滿足市場的需求。

　　發明內容

　　為了解決上述技術問題，本發明是提供一種結構簡單、使用穩定性好 且可有效提高城市污泥處理效率的城市污泥消毒處理裝置。

　　實現本發明目的的技術方案是一種城市污泥消毒處理裝置，包括裝置 殼體，在所述裝置殼體的頂部設有污泥進入通道，在所述裝置殼體的中部 設有污水出道，在所述裝置殼體的底部設有泥屑出口，在所述裝置殼體內 設有處理空腔，在所述處理空腔的頂部設有切碎空腔，在所述裝置殼體的 中部設有磨壓空腔，在所述裝置殼體的底部設有消毒空腔，在所述消毒空 腔的下方設有干燥空腔，在所述干燥空腔的下方設有磨粉空腔，所述切碎 空腔的頂部與所述污泥進入通道相連通，所述切碎空腔與所述磨壓空腔相 連通，所述磨壓空腔與所述消毒空腔相連通，所述消毒空腔與所述干燥空 腔相連通，所述干燥空腔與所述磨粉空腔相連通，所述磨粉空腔與所述泥 屑出口相連通，所述污水出道通過出水通道與所述磨壓空腔相連通。

　　在所述切碎空腔內底部設有切碎座，在所述切碎空腔內頂部設有切碎 刀具，在所述切碎空腔的頂壁內設有凹腔，在所述凹腔內設有伸縮調節桿， 在所述凹腔內還設有切碎偏心輪，所述切碎偏心輪的軸心與切碎電機相連 接，所述切碎刀具在所述切碎電機的控制下與所述切碎座配合完成切碎動 作。

　　在所述凹腔內還設有噴水通道，在所述切碎空腔的頂壁上設有與所述 噴水通道相連通的噴水嘴，在所述噴水通道上設有控制閥，所述控制閥與 所述切碎電機通過同步控制器相連接。

　　在所述磨壓空腔內設有磨壓底板和磨壓轉板，所述磨壓底部的中部設 有水流通孔，在所述磨壓底板的側部設有磨屑出口，所述水流通孔與所述 污水出道相連通，在所述磨壓轉板的側邊上設有進料漏斗口，所述磨壓底 板的中部為弧形設置，所述水流通孔設置在弧形的底部，在所述磨壓空腔 的頂部設有磨壓電機，所述磨壓電機與所述磨壓轉板的中心軸相連接。

　　在所述消毒空腔的側壁內設有消毒液存儲腔，在所述消毒空腔與所述 消毒液存儲腔之間設有消毒液噴嘴，在所述消毒空腔內設有攪拌棍，在所 述消毒空腔的頂部設有攪拌電機，所述攪拌電機與所述攪拌棍相連接。

　　在所述干燥空腔內設有S型干燥管，所述S型干燥管與外部暖氣管相 連通，在所述S型干燥管內設有保溫層。

　　磨粉空腔內設有磨粉軸輥，在所述磨粉軸輥上設有磨粉刀片，在所述 磨粉空腔內設有磨粉電機，所述磨粉電機與所述磨粉軸輥相連接。

　　本發明具有積極的效果：本發明的結構簡單、使用方便快捷，可有效 且快速的完成城市生活污泥的處理，其處理能力強且周期短，可有效的防 止二次污染，同時其運行穩定性好，處理效率極強，適用性好，實用性強。
