申請日2015.11.23
公開(公告)日2016.04.20
IPC分類號C02F11/12; C02F11/18
摘要
本實用新型涉及污泥脫水技術領域，尤其涉及對物化污泥、剩余污泥進行加熱減量化的一種新型裝置;本污泥減量化裝置包括：反應釜、熱交換器、熱風循環風機、循環風管、冷凝水排放系統;本實用新型技術方案提供的熱風循環污泥減量化裝置通過高熱量、高流速及重復循環的熱風處理污泥，極大地降低了污泥中的含水率，具有結構簡單，操作方便，運行安全，環境衛生，能耗低，污泥干化速率快的優點;干化后的污泥質量大大減少，且符合污泥后續資源化的要求，有效的降低了污泥進一步的處置成本，具有顯著的經濟效益、環境效益及社會效益。
權利要求書
1.一種熱風循環污泥減量化裝置，其特征在于所述的熱風循環污泥減量化裝置包括反應釜、循環風管、冷凝水排放系統、熱交換系統、熱風循環風機;
所述的反應釜、循環風管、冷凝水排放系統、熱交換系統、熱風循環風機順次相連，所述連接方式為管道連接;
所述的反應釜內的上部與下部分別設置有污泥進料口與干化污泥出口;反應釜中間設置有熱風布?xì)夤堋?/P>
2.根據權利要求1所述的熱風循環污泥減量化裝置，其特征在于所述的反應釜上連接有安全泄壓閥。
3.根據權利要求1所述的熱風循環污泥減量化裝置，其特征在于所述的反應釜內設置有溫度傳感器，所述的溫度傳感器與熱交換系統相連。
4.根據權利要求1所述的熱風循環污泥減量化裝置，其特征在于所述的反應釜、循環風管、冷凝水排放系統、熱交換系統、熱風循環風機以及所用管道均采用保溫材料進行包裹。
5.根據權利要求1所述的熱風循環污泥減量化裝置，其特征在于所述的熱風布?xì)夤苌显O(shè)置有均勻分布的小孔。
6.根據權利要求1所述的熱風循環污泥減量化裝置，其特征在于所述的冷凝水排放系統包括冷凝水集水槽、透明液位觀察口與泠凝水排放閥門。
說明書
一種熱風循環污泥減量化裝置
技術領域
本實用新型涉及污泥脫水技術領域，尤其涉及對物化污泥、剩余污泥進行加熱減量化的一種新型裝置。
背景技術
為保護生態環境，實現可持續發展，城市生活污水、工業污水必須經過一系列污水處理系統處理達標后方可排入環境，保護寶貴的水資源。
污水處理系統一般由污水處理和污泥處理兩部分組成，采用的處理工藝按照處理程度的不同分為一級處理、二級處理及深度處理。其中一級處理是大多數納管排放的工業企業常用的處理工藝，采用處理工藝主要為機械過濾及物化處理，產生的污泥主要為物化污泥;城市污水處理廠和納管要求較高的行業一般采用一級、二級聯合處理工藝，產生的污泥有物化污泥、剩余污泥兩種。各種污水處理技術主要將污水中的污染物轉移到污泥中，造成了污水廠的污泥產生量大、污染物含量高的特點。
根據污水中污染物的種類不同，目前污泥處置又分為一般污泥處置及危廢污泥。目前，各類污泥主要通過帶式壓濾機、半框壓濾機等機械脫水，脫水后的污泥含水率一般在75%-85%之間，臨時堆置并外運處置。機械脫水的污泥含水率高，外運處置一般按照污泥重量計價，處置成本高，特別對含重金屬的危廢污泥，處置成本更高。污泥的干化，將使企業、污水廠的運營成本大大降低。同時，通過污泥減量化，將極大地緩減各城市填埋場填埋的壓力，并將為污泥資源化的重要前提。
目前，污泥干化主要借助熱電廠的余熱，對基礎配套條件要求高;一般的干化爐需消耗大量的能耗，處理成本高，一般企業污泥無害化、減量化、資源化很難實施。我們通過發明一種熱風循環裝置，重復循環利用污泥干化的余熱，極大地降低了污泥干化的能耗水平，為污泥干化提供了一種新的技術參考。
實用新型內容
本實用新型是針對污泥干化、減量化成本高而設計的一種熱風循環污泥減量化裝置。
本實用新型通過下述技術方案得以實現：
一種熱風循環污泥減量化裝置，所述的熱風循環污泥減量化裝置包括反應 釜、循環風管、冷凝水排放系統、熱交換系統、熱風循環風機;
所述的反應釜、循環風管、冷凝水排放系統、熱交換系統、熱風循環風機順次相連，所述連接方式為管道連接;
所述的反應釜內的上部與下部分別設置有污泥進料口與干化污泥出口;反應釜中間設置有熱風布?xì)夤堋?/P>
優選地，所述的熱風循環污泥減量化裝置中的反應釜上連接有安全泄壓閥。
優選地，所述的熱風循環污泥減量化裝置中的反應釜內設置有溫度傳感器，所述的溫度傳感器與熱交換系統相連。
優選地，所述的熱風循環污泥減量化裝置中的反應釜、循環風管、冷凝水排放系統、熱交換系統、熱風循環風機以及所用管道均采用保溫材料進行包裹。
優選地，所述的熱風循環污泥減量化裝置中的熱風布?xì)夤苌显O(shè)置有均勻分布的小孔。
優選地，所述的熱風循環污泥減量化裝置中的冷凝水排放系統包括冷凝水集水槽、透明液位觀察口與泠凝水排放閥門。
具體地，該實用新型通過如下方式實現所述的功能：

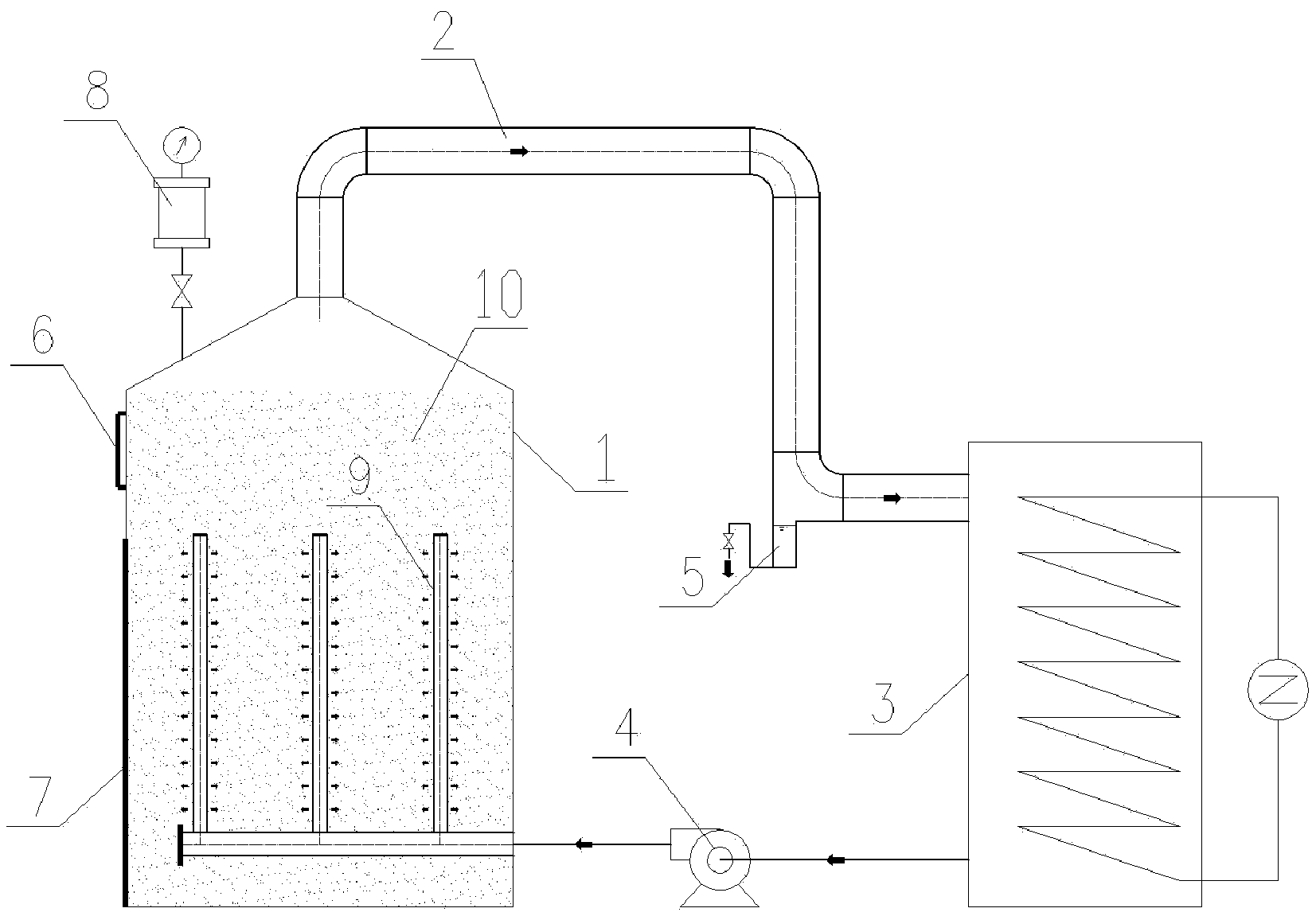

一種污泥減量化裝置包括：反應釜、熱交換器、熱風循環風機、循環風管、冷凝水排放系統。
含水率80%左右的污泥通過輸送帶或機械方式從污泥進料口進入反應釜，空氣通過熱交換系統加熱到70～80℃，熱的空氣通過熱風循環風機進入反應釜，通過反應釜內的布?xì)夤芎臀勰嘟佑|，對污泥進行加熱，蒸發去除污泥中的水分。蒸發出的水分在循環風機的作用下通過風管，冷凝成液態，通過冷凝水排放系統自動排出，熱風通過熱交換系統再次加熱，循環進入反應釜再次加熱反應釜內污泥，直至污泥含水率低于20%，通過反應釜的干化污泥出口7排出減量化后的污泥。
本裝置工作壓力為0.4～2.0MPa，保證系統安全運行，反應釜配置安全泄壓閥，當反應釜內壓力超過2.0MPa時，安全泄壓閥打開泄壓。
本裝置工作溫度30～120℃，通過通過反應釜內的溫度傳感器控制熱交換系統的運行，保證系統溫度恒定。
本裝置設備、管道采用保溫材料包裹，最大限度的降低系統和外界的熱交換，減少熱量損耗，降低能耗。
綜上所述，本實用新型技術方案提供的熱風循環污泥減量化裝置通過高熱 量、高流速及重復循環的熱風處理污泥，極大地降低了污泥中的含水率，具有結構簡單，操作方便，運行安全，環境衛生，能耗低，污泥干化速率快的優點。干化后的污泥質量大大減少，且符合污泥后續資源化的要求，有效的降低了污泥進一步的處置成本，具有顯著的經濟效益、環境效益及社會效益。
