申請日2015.09.17
公開(公告)日2016.01.06
IPC分類號C02F1/20
摘要
本實用新型屬于廢水處理技術領域，具體涉及一種廢水泡沫清除裝置。本實用新型公開的廢水泡沫清除裝置，包括殼體，所述殼體上具有氣泡液進口、排水口、排氣口和抽風口，還包括過濾器，所述過濾器固定在所述殼體內部，所述過濾器包括多個過濾袋，所有所述過濾袋在所述殼體內呈環形陣列狀排列。由于這種結構的過濾器由多個過濾袋構成，增大了過濾器的表面積，也就增大了氣泡和氣泡中的空氣與過濾器的接觸時間，使消泡效果更好。過濾器能夠保證所有泡沫均能破碎，且破碎后產生的浮渣被攔截在過濾器內，不會對抽風機和環境造成危害。

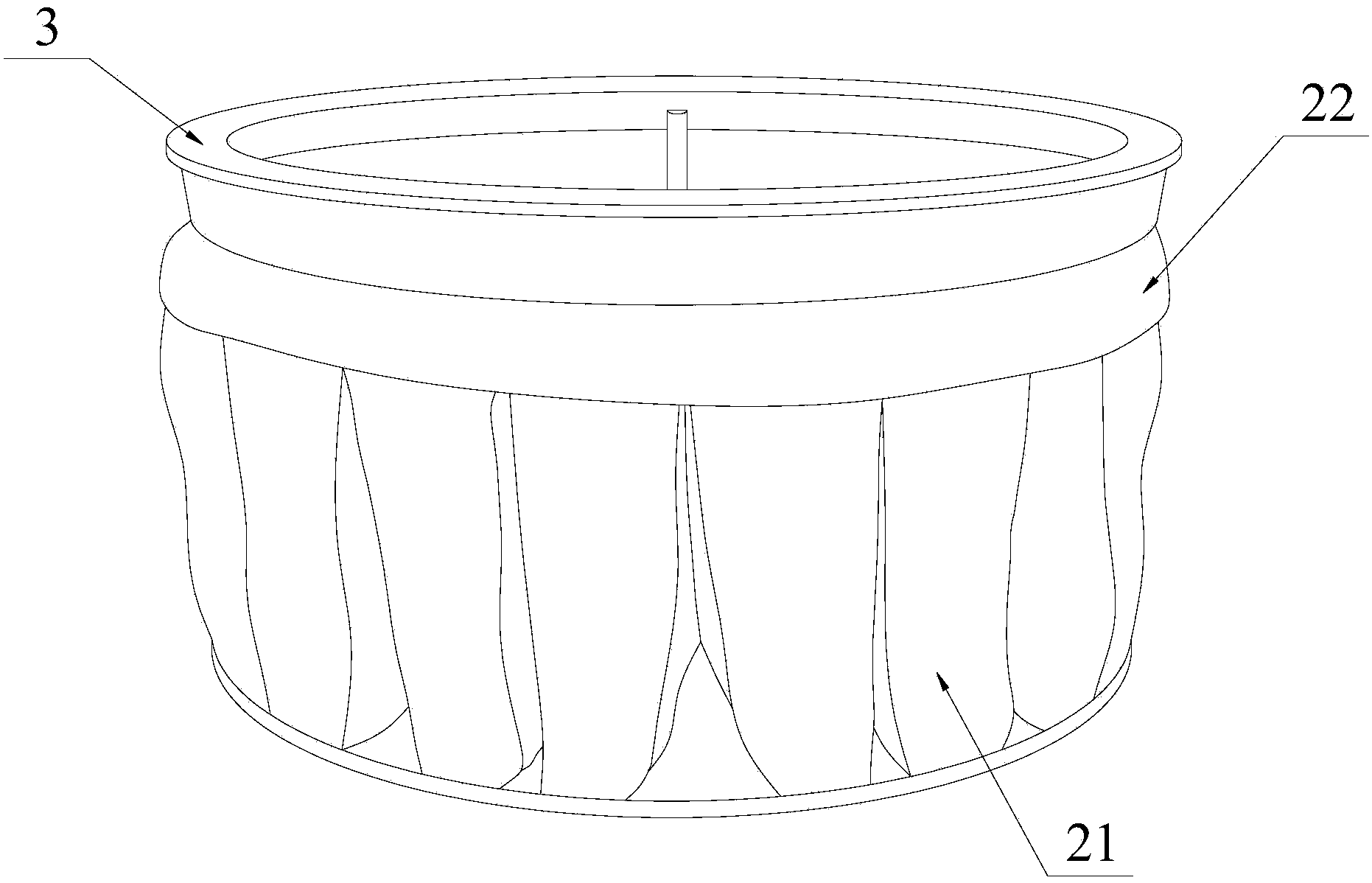

摘要附圖
權利要求書
1.廢水泡沫清除裝置，包括
殼體(1)，所述殼體(1)上具有氣泡液進口(11)、排水口(12)、排氣口(13)和抽風 口(14)，其特征在于：
還包括過濾器(2)，所述過濾器(2)固定在所述殼體(1)內部，所述過濾器(2)包括 多個過濾袋(21)，所有所述過濾袋(21)在所述殼體(1)內呈環形陣列狀排列。
2.根據權利要求1所述的廢水泡沫清除裝置，其特征在于：
還包括筒架(3)，所述筒架(3)固定在所述殼體(1)內部，所述過濾器(2)固定在所 述筒架(3)上，所述筒架(3)包括上端架(31)、下端架(32)和連接所述上端架(31)與 下端架(32)的中軸(33)，所述過濾袋(21)以所述中軸(33)為中心呈環形陣列狀排列。
3.根據權利要求2所述的廢水泡沫清除裝置，其特征在于：
所述過濾袋(21)包括底面(211)、左側面(212)、右側面(213)和后側面(214)，所 述底面(211)包括第一自由邊(2111)，所述左側面(212)包括第二自由邊(2121)和第三 自由邊(2122)，所述右側面(213)包括第四自由邊(2131)和第五自由邊(2132)，所述后 側面(214)包括第六自由邊(2141)，
所述底面(211)在所述下端架(32)上沿所述下端架(32)的徑向布置，所述后側面(214) 沿所述筒架(3)的外周的周向布置。
4.根據權利要求3所述的廢水泡沫清除裝置，其特征在于：
所有所述過濾袋(21)的底面(211)的第一自由邊(2111)順次連接形成環狀后固定在 所述中軸(33)上。
5.根據權利要求4所述的廢水泡沫清除裝置，其特征在于：
每個所述過濾袋(21)的右側面(213)與下一個所述過濾袋(21)的左側面(212)相 鄰，每個所述過濾袋(21)的第四自由邊(2131)與下一個所述過濾袋(21)的第二自由邊 (2121)縫制在一起，每個所述過濾袋(21)的第五自由邊(2132)與下一個所述過濾袋(21) 的第三自由邊(2122)縫制在一起。
6.根據權利要求5所述的廢水泡沫清除裝置，其特征在于：
所述過濾器(2)還包括環形濾袋(22)，所述環形濾袋(22)固定在所述上端架(31) 上，且繞所述上端架(31)的外沿一圈。
7.根據權利要求6所述的廢水泡沫清除裝置，其特征在于：
每個所述過濾袋(21)的第六自由邊(2141)縫制在所述環形濾袋(22)上。
8.根據權利要求7所述的廢水泡沫清除裝置，其特征在于：
所述上端架(31)包括多塊隔板(311)，每塊所述隔板(311)沿所述上端架(31)的徑 向布置，所有所述隔板(311)以所述上端架(31)的圓心為圓心呈環形陣列狀排列，相鄰兩 塊所述隔板(311)將所述上端架(31)隔成一個扇形區(300)。
9.根據權利要求8所述的廢水泡沫清除裝置，其特征在于：
每個所述扇形區(300)中有相鄰兩個所述過濾袋(21)由第五自由邊(2132)和第三自 由邊(2122)縫制在一起形成的徑向邊(200)。
10.根據權利要求9所述的廢水泡沫清除裝置，其特征在于：
還包括呈錐形的泡沫收集罩(5)，所述泡沫收集罩(5)包括管道接頭(51)和收集口(52)， 所述管道接頭(51)通過軟管與所述殼體(1)上的氣泡液進口(11)連接，在所述收集口(52) 的邊緣上連接有封閉的PVC管(53)，
所述抽風口(14)位于所述殼體(1)的頂部，所述抽風口(14)連接抽風機(4)。
說明書
廢水泡沫清除裝置
技術領域
本實用新屬于廢水處理技術領域，具體涉及一種廢水泡沫清除裝置。
背景技術
廢水處理溝渠或處理設施內流動的廢水其中含有表面活性劑類物質，由于重力跌落效應 或空氣鼓風，產生大量泡沫，既影響現場環境又不利于廢水處理。泡沫不斷積聚，最后形成 浮渣，堆積在處理設施的四周或角落，影響廢水處理的正常進行。
廢水處理泡沫的形成可分為三種，一是表面活性劑的存在，增加了水體的表面張力，導 致泡沫的形成。二是活性污泥缺氧或厭氧，原本處于好氧的活性污泥出現局部的厭氧反應， 產生氣體，氣體攜帶死亡的活性污泥飄浮至水面形成泡沫。三是活性污泥老化解體所形成的 棕黃色泡沫，此泡沫易碎。
通常的消泡方法有噴水消泡、外加消泡劑消泡等。但是這些消泡方法要么效率不高，要 么會對環境造成污染。
現有技術中有利用泡沫負壓條件下易碎的原理，采用抽風機將泡沫抽至容器內，使泡沫 在容器內破碎形成泡沫水和空氣，空氣經過濾后由排氣口排出。但是這類裝置中的過濾裝置 通常呈平面狀，消泡效果不好。
實用新型內容
本實用新型所要解決的技術問題是：提供一種消泡效果較好的廢水泡沫清除裝置。
本實用新型解決其技術問題所采用的廢水泡沫清除裝置，包括殼體，所述殼體上具有氣 泡液進口、排水口、排氣口和抽風口，還包括過濾器，所述過濾器固定在所述殼體內部，所 述過濾器包括多個過濾袋，所有所述過濾袋在所述殼體內呈環形陣列狀排列。
進一步的是，還包括筒架，所述筒架固定在所述殼體內部，所述過濾器固定在所述筒架 上，所述筒架包括上端架、下端架和連接所述上端架與下端架的中軸，所述過濾袋以所述中 軸為中心呈環形陣列狀排列。
進一步的是，所述過濾袋包括底面、左側面、右側面和后側面，所述底面包括第一自由 邊，所述左側面包括第二自由邊和第三自由邊，所述右側面包括第四自由邊和第五自由邊， 所述后側面包括第六自由邊，所述底面在所述下端架上沿所述下端架的徑向布置，所述后側 面沿所述筒架的外周的周向布置。
進一步的是，所有所述過濾袋的底面的第一自由邊順次連接形成環狀后固定在所述中軸 上。
進一步的是，每個所述過濾袋的右側面與下一個所述過濾袋的左側面相鄰，每個所述過 濾袋的第四自由邊與下一個所述過濾袋的第二自由邊縫制在一起，每個所述過濾袋的第五自 由邊與下一個所述過濾袋的第三自由邊縫制在一起。
進一步的是，所述過濾器還包括環形濾袋，所述環形濾袋固定在所述上端架上，且繞所 述上端架的外沿一圈。
進一步的是，每個所述過濾袋的第六自由邊縫制在所述環形濾袋上。
進一步的是，所述上端架包括多塊隔板，每塊所述隔板沿所述上端架的徑向布置，所有 所述隔板以所述上端架的圓心為圓心呈環形陣列狀排列，相鄰兩塊所述隔板將所述上端架隔 成一個扇形區。
進一步的是，每個所述扇形區中有相鄰兩個所述過濾袋由第五自由邊和第三自由邊縫制 在一起形成的徑向邊。
進一步的是，還包括呈錐形的泡沫收集罩，所述泡沫收集罩包括管道接頭和收集口，所 述管道接頭通過軟管與所述殼體上的氣泡液進口連接，在所述收集口的邊緣上連接有封閉的 PVC管，所述抽風口位于所述殼體的頂部，所述抽風口連接抽風機。
本實用新型的有益效果是：由于采用多個過濾袋形成過濾器，增大了過濾器的表面積， 也就增大了氣泡和氣泡中的空氣與過濾器的接觸時間，使消泡效果更好。過濾器能夠保證所 有泡沫均能破碎，且破碎后產生的浮渣被攔截在過濾器內，不會對抽風機和環境造成危害。
