申請日2015.09.17

　　公開(公告)日2016.01.13

　　IPC分類號B01F5/12; C02F1/52

　　摘要

　　本實用新型公開了一種基于潛水泵的污水加藥混合輸送裝置，包括泵體、進液管、底座、出液管，所述泵體的下部連接底座，泵體內安裝有攪拌裝置，所述泵體的底面設置進水口，所述底座設置開孔，所述進液管的出液端伸入開孔與進水口連通。與現有技術相比，1：本實用新型通過潛水泵的使用，將液體輸送所需的輸送功能和物料混合功能結合為一體，節省了傳統加藥混合設備占用面積。2：本實用新型結構簡單，便于快速拆卸。3：本實用新型體積輕巧，便于在不同的作業點間快速移動。

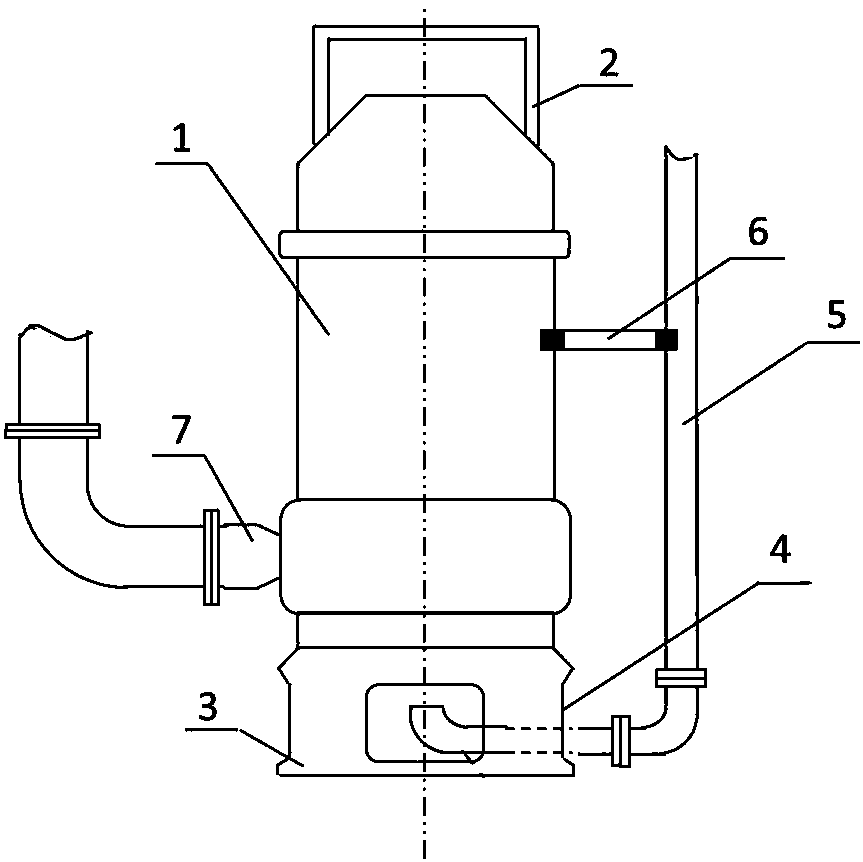

　　摘要附圖



　　權利要求書

　　1.一種基于潛水泵的污水加藥混合輸送裝置，其特征在于：包括泵體(1)、進液管(5)、底座(3)、出液管(7)，所述泵體(1)的下部連接底座(3)，泵體(1)內安裝有攪拌裝置，所述泵體(1)的底面設置進水口 (8)，所述底座(3)設置開孔(4)，所述進液管(5)的出液端伸入開孔(4) 與進水口(8)連通。

　　2.根據權利要求1所述的基于潛水泵的污水加藥混合輸送裝置，其特征在于：所述泵體(1)上部設置提手(2)，所述設有4個開孔(4)，所述4個開孔(4)均勻分布于底座的四周。

　　3.根據權利要求1所述的基于潛水泵的污水加藥混合輸送裝置，其特征在于：所述進液管(5)通過固定支架(6)固定于泵體(1)。

　　4.根據權利要求1所述的基于潛水泵的污水加藥混合輸送裝置，其特征在于：所述進液管(5)的出液端與泵體(1)的進水口(8)處于同心圓位置。

　　說明書

　　基于潛水泵的污水加藥混合輸送裝置

　　技術領域

　　本實用新型涉及一種污水加藥混合輸送裝置，特別涉及一種基于潛水泵的污水加藥混合輸送裝置。

　　背景技術

　　在日常的污水處理過程中，采用加藥絮凝已經成為污水處理的一個基本流程之一，傳統的處理過程中，需要在固定的大容積的容器中，加入藥劑，進行充分攪拌，然后絮凝后今后下一級處理工序，需要的容器容積和設備較多，設備較笨重，而在一些移動式撬裝的污水處理過程中，更加簡易和方便的加藥混合方式對于撬裝設備的容積需求更小，本發明主要針對污水處理撬裝設備的進行的一種高效、簡易、方便的加藥混合設計。避免了傳統加藥混合設備的對容積的使用需求，提高了撬裝加藥設備的方便性。

　　發明內容

　　為了克服上述缺陷，本實用新型提供了一種基于潛水泵的污水加藥混合輸送裝置。

　　本實用新型為了解決其技術問題所采用的技術方案是：一種基于潛水泵的污水加藥混合輸送裝置，包括泵體、進液管、底座、出液管，所述泵體的下部連接底座，泵體內安裝有攪拌裝置，所述泵體的底面設置進水口，所述底座設置開孔，所述進液管的出液端伸入開孔與進水口連通。

　　作為本實用新型的進一步改進，所述泵體上部設置提手，所述設有4個開孔，所述4個開孔均勻分布于底座的四周。

　　作為本實用新型的進一步改進，所述進液管通過固定支架焊接固定于泵體。

　　作為本實用新型的進一步改進，所述進液管的出液端與泵體的進水口處于同心圓位置。

　　本實用新型的有益效果是：與現有技術相比，

　　1：本實用新型通過潛水泵的使用，將液體輸送所需的輸送功能和物料混合功能結合為一體，節省了傳統加藥混合設備占用面積。

　　2：本實用新型結構簡單，便于快速拆卸。

　　3：本實用新型體積輕巧，便于在不同的作業點間快速移動。
