申請日2015.11.23
公開(公告)日2016.04.06
IPC分類號C02F1/78; C02F103/34
摘要
一種煤化工焦化廢水水資源處理排放裝置，其氧化降解單元由臭氧進氣管、射流器、順流管和混合罐組成，所述射流器安裝于所述混合罐的頂部，并連通有所述順流管，所述順流管延伸至所述混合罐內，所述臭氧進氣管連接至所述射流器的側壁上，且所述臭氧進氣管連通一臭氧儲罐;所述混合罐的內部安裝有轉動的攪拌盤，所述攪拌盤上開設有若干通孔，所述攪拌盤的底面固定安裝有若干刮泥板，所述攪拌盤動力連接有驅動設備;所述混合罐的下部側壁開設有出水口，上部開設有余氣管，所述余氣管連通至所述臭氧進氣管，所述混合罐的底部設置有排污口。本實用新型能夠提高臭氧在廢水中的溶解效果，保證了氧化分解的質量，提高了廢水處理效果。
權利要求書
1.一種煤化工焦化廢水水資源處理排放裝置，包括氧化降解單元，其特征在于：所述氧化降解單元由臭氧進氣管、射流器、順流管和混合罐組成，所述射流器安裝于所述混合罐的頂部，并連通有所述順流管，所述順流管延伸至所述混合罐內，所述臭氧進氣管連接至所述射流器的側壁上，且所述臭氧進氣管連通一臭氧儲罐;所述混合罐的內部安裝有轉動的攪拌盤，所述攪拌盤上開設有若干通孔，所述攪拌盤的底面固定安裝有若干刮泥板，所述攪拌盤動力連接有驅動設備;所述混合罐的下部側壁開設有出水口，上部開設有余氣管，所述余氣管連通至所述臭氧進氣管，所述混合罐的底部設置有排污口。
2.根據權利要求1所述的一種煤化工焦化廢水水資源處理排放裝置，其特征在于：所述驅動設備采用電動機。
3.根據權利要求2所述的一種煤化工焦化廢水水資源處理排放裝置，其特征在于：所述電動機安裝于所述混合罐的底部。
4.根據權利要求1所述的一種煤化工焦化廢水水資源處理排放裝置，其特征在于：所述混合罐的上部側壁設置有觀察窗。
5.根據權利要求1所述的一種煤化工焦化廢水水資源處理排放裝置，其特征在于：所述混合罐的底部為圓錐臺形封底。
6.根據權利要求5所述的一種煤化工焦化廢水水資源處理排放裝置，其特征在于：所述排污口開設于所述圓錐臺形封底的側壁上。
說明書
一種煤化工焦化廢水水資源處理排放裝置
技術領域
本實用新型涉及環保設備技術領域，具體為一種煤化工焦化廢水水資源處理排放裝置。
背景技術
環境保護部2014年4月21日發布《關于在化解產能嚴重過剩矛盾過程中加強環保管理的通知》明確要求“焦化廢水采用預處理(重力除油法、混凝沉淀法、氣浮除油法)+硝化、反硝化生化處理技術，處理后酚氰廢水回用，不得外排”。煤化工焦化廢水生化出水廢水零排放難度很高，是世界級的技術難題，主要難點是焦化廢水生化出水中TOC含量較高，含鹽量高，硬度較高，氟化物高，此類廢水成分復雜，必須攻克幾個技術難題才能做到真正零排放和資源回收。國內典型案例采用工藝為生化出水采用石灰軟化+過濾+膜濃縮+蒸發，最后工序蒸發釜底液由于含有少量的TOC、鈣、鎂、氟離子和大量硫酸根離子，無法結晶，形成粘附濃鹽水漿液，最后只能做危廢處理。水的回收率在92%-95%左右，鹽無法回收。
尤其是，廢水中含有大量的TOC(總有機碳)，目前并沒有一種合理的裝置對其進行有效處理，這也是影響煤化工焦化廢水處理的主要因素之一，也是導致其中的鹽難以回收的因素。
實用新型內容
本實用新型所解決的技術問題在于提供一種煤化工焦化廢水水資源處理排放裝置，從而解決上述背景技術中的問題。
本實用新型所解決的技術問題采用以下技術方案來實現：

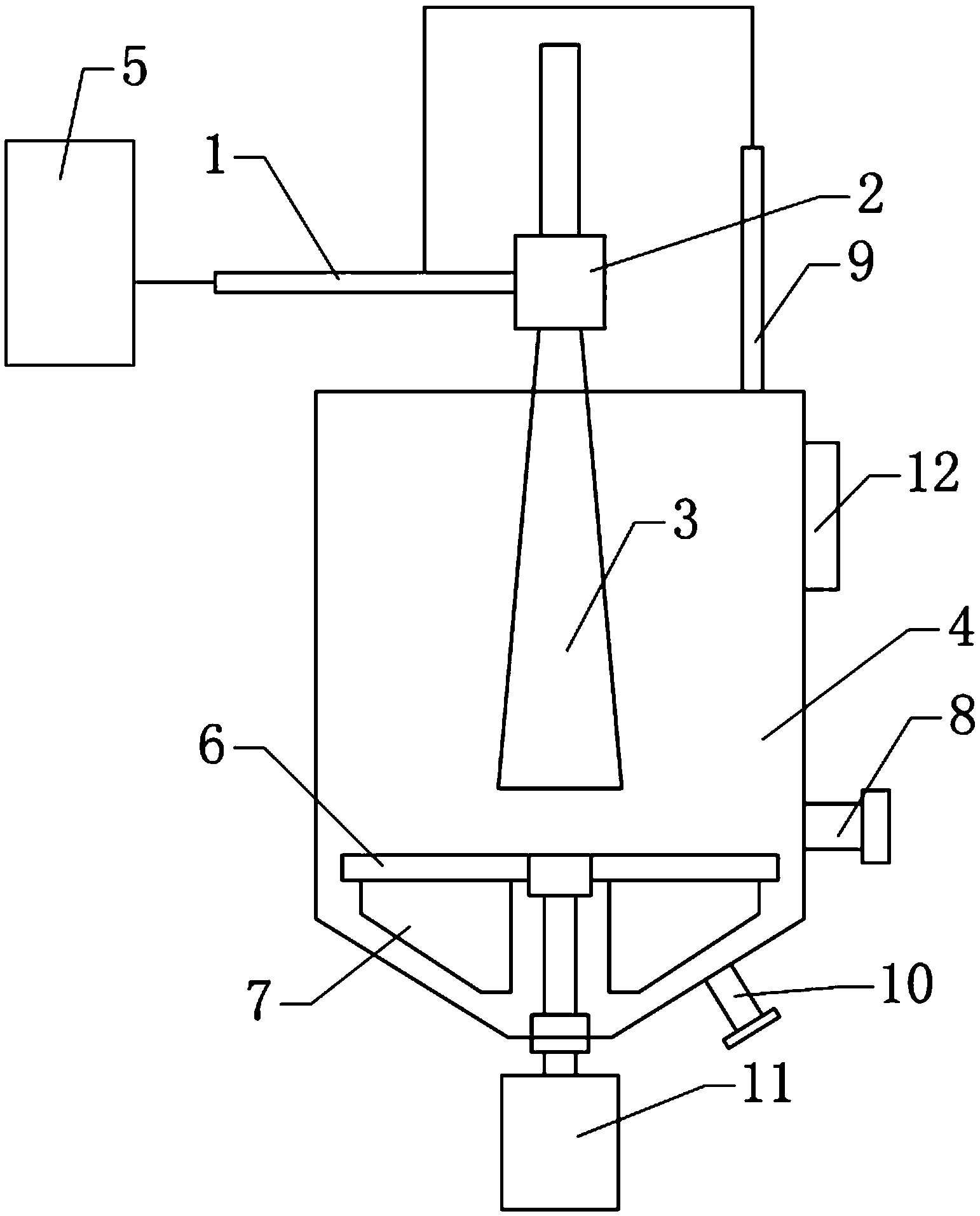

一種煤化工焦化廢水水資源處理排放裝置，包括氧化降解單元，所述氧化降解單元由臭氧進氣管、射流器、順流管和混合罐組成，所述射流器安裝于所述混合罐的頂部，并連通有所述順流管，所述順流管延伸至所述混合罐內，所述臭氧進氣管連接至所述射流器的側壁上，且所述臭氧進氣管連通一臭氧儲罐;所述混合罐的內部安裝有轉動的攪拌盤，所述攪拌盤上開設有若干通孔，所述攪拌盤的底面固定安裝有若干刮泥板，所述攪拌盤動力連接有驅動設備;所述混合罐的下部側壁開設有出水口，上部開設有余氣管，所述余氣管連通至所述臭氧進氣管，所述混合罐的底部設置有排污口。
本實用新型中，作為一種優選的技術方案，所述驅動設備采用電動機。電動機優選變頻電機，能夠根據需要對電機的轉速進行控制。
本實用新型中，作為一種優選的技術方案，所述電動機安裝于所述混合罐的底部。安裝方式結構簡單，而且能夠提供最大的輸出動力。
本實用新型中，作為一種優選的技術方案，所述混合罐的上部側壁設置有觀察窗。利用觀察窗可以有效觀察混合罐內的反應情況。
本實用新型中，作為一種優選的技術方案，所述混合罐的底部為圓錐臺形封底。這種結構，利于污泥的沉淀和排出。
本實用新型中，作為一種優選的技術方案，所述排污口開設于所述圓錐臺形封底的側壁上。
由于采用了以上技術方案，本實用新型具有以下有益效果：
本實用新型的氧化降解單元由臭氧進氣管、射流器、順流管和混合罐組成，所述射流器安裝于所述混合罐的頂部，并連通有所述順流管，所述順流管延伸至所述混合罐內，所述臭氧進氣管連接至所述射流器的側壁上，且所述臭氧進氣管連通一臭氧儲罐;所述混合罐的內部安裝有轉動的攪拌盤，所述攪拌盤上開設有若干通孔，所述攪拌盤的底面固定安裝有若干刮泥板，所述攪拌盤動力連接有驅動設備;所述混合罐的下部側壁開設有出水口，上部開設有余氣管，所述余氣管連通至所述臭氧進氣管，所述混合罐的底部設置有排污口�；谶@種結構，本實用新型能夠?qū)⒊粞鯇?dǎo)入混合罐內，在射流器中就可以與廢水進行初步的混合，在攪拌盤在作用下，能夠?qū)⒊粞鯕馀葸M(jìn)行切割，增大了臭氧與廢水的接觸面積，進一步提高了臭氧在廢水中的溶解效果，同時，利用余氣管將沒有溶解的臭氧進行回收，再次循環利用。
綜上所述，本實用新型能夠提高臭氧在廢水中的溶解效果，保證了氧化分解的質量，提高了廢水處理效果
