申請日2015.11.23

　　公開(公告)日2016.07.13

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種人造板生產污水的處理設備，其目的在于提供一種抗沖擊負荷能力強，設施調節性能好，能保證水量、水質大幅度變化時達標排放，性能運轉穩定、自動化程度高的人造板生產污水的處理設備，本實用新型所述設備包括依次連通的機械格柵、調節池、氣浮池、UASB反應塔、沉淀池、MBR池、活性炭過濾塔和超濾膜裝置，所述UASB反應塔連通有沼氣儲罐。

　　權利要求書

　　1.一種人造板生產污水的處理設備，其特征在于：所述設備包括依次連通的機械格柵、調節池、氣浮池、UASB反應塔、沉淀池、MBR池、活性炭過濾塔和超濾膜裝置，所述UASB反應塔連通有沼氣儲罐。

　　2.根據權利要求1所述的人造板生產污水的處理設備，其特征在于：所述調節池、所述氣浮池、所述UASB反應塔、所述沉淀池和所述MBR池分別連通污泥壓濾機，所述污泥壓濾機連通所述調節池。

　　3.根據權利要求2所述的人造板生產污水的處理設備，其特征在于：所述污泥壓濾機為板框壓濾機。

　　4.根據權利要求1所述的人造板生產污水的處理設備，其特征在于：所述機械格柵連接有提升泵。

　　5.根據權利要求1所述的人造板生產污水的處理設備，其特征在于：所述氣浮池和所述MBR池分別連接有空氣泵。

　　6.根據權利要求1所述的人造板生產污水的處理設備，其特征在于：所述MBR池和所述活性炭過濾塔之間設有自吸泵。

　　7.根據權利要求1所述的人造板生產污水的處理設備，其特征在于：所述氣浮池為圓形氣浮池。

　　說明書

　　一種人造板生產污水的處理設備

　　技術領域

　　本實用新型涉及污水處理設備，特別是涉及一種人造板生產污水的處理設備。

　　背景技術

　　人造板生產污水主要來自木材削片、篩選、水洗、熱磨、干燥、鋪裝熱壓、鋸邊砂光等生產工序，污水中主要含有纖維素、半纖維素、糖類、樹脂類、果膠質、單寧、甲醛等有機物，以及木屑等大量懸浮物。人造板生產污水具有高COD值、高有機質、懸浮物濃度大、色度大的特點，傳統的處理方法主要是物理法、化學法，存在處理不徹底，高能耗，占用空間大的缺點。

　　發明內容

　　本實用新型要解決的技術問題是提供一種抗沖擊負荷能力強，設施調節性能好，能保證水量、水質大幅度變化時達標排放，性能運轉穩定、自動化程度高的人造板生產污水的處理設備。

　　為達上述目的，本實用新型一種人造板生產污水的處理設備，所述設備包括依次連通的機械格柵、調節池、氣浮池、UASB反應塔、沉淀池、MBR池、活性炭過濾塔和超濾膜裝置，所述UASB反應塔連通有沼氣儲罐。

　　其中所述調節池、所述氣浮池、所述UASB反應塔、所述沉淀池和所述MBR池分別連通污泥壓濾機，所述污泥壓濾機連通所述調節池。

　　其中所述污泥壓濾機為板框壓濾機。

　　其中所述機械格柵連接有提升泵。

　　其中所述氣浮池和所述MBR池分別連接有空氣泵。

　　其中所述MBR池和所述活性炭過濾塔之間設有自吸泵。

　　其中所述氣浮池為圓形氣浮池。

　　機械格柵：大塊的木屑和雜質被截留落入渣槽內，重新返回制板工序，污水流入調節池;

　　調節池：接機械格柵單元出口，污水在其中完成pH調節、添加混凝劑和助凝劑，調節水量、水質的穩定;

　　氣浮池：接調節池出口，污水去除大部分的懸浮物和降低部分的COD值，刮板刮去浮渣;

　　UASB反應塔：接氣浮池出口，污水中的有機質與塔內的活性污泥發生厭氧反應，生成沼氣，去除污水中大部分的有機質和降低COD值，反應產生的沼氣進入沼氣儲罐，

　　沉淀池：接UASB反應塔出口，經UASB反應塔處理的污水在沉淀池完成沉淀，污泥沉積沉淀池的底部，上部的清水流入MBR反應池;

　　MBR反應池：接沉淀池出口，凈化難生物降解的纖維素、懸浮物、膠體、溶解性有害離子等和降低COD值;

　　活性炭過濾塔：接MBR池出口，截留細小的懸浮物和完成脫色;

　　超濾膜裝置：接活性炭過濾塔出口，阻截懸浮物、膠體、大分子有機物及微生物，完成污水的最終處理;

　　污泥壓濾機(板框壓濾機)，接氣浮池、UASB反應塔、沉淀池、MBR反應池底部所產生的污泥出口，污泥積壓成泥餅，之后泥餅外運，壓濾液流入調節池。

　　具體的工藝步驟如下：

　　(1)人造板生產污水通過提升泵經過機械格柵去除漂浮物和木屑，木屑從新返回制板工序;

　　(2)之后進入調節池，在調節池中調節pH值，添加混凝劑和助凝劑，盡量使得進入污水處理設備及工藝的水量水質恒定;

　　(3)調節池的污水用泵打入圓形氣浮池，在氣浮池中，污水去除大部分的懸浮物和降低部分的COD值;

　　(4)經過氣浮處理的污水，泵入U(xiǎn)ASB反應塔，污水中的有機質與塔內的活性污泥發生厭氧反應，生成沼氣(甲烷和二氧化碳)，在厭氧反應階段去除污水中大部分的有機質和COD，反應產生的沼氣進入沼氣儲罐，污水由頂部的出水口排入沉淀池;

　　(5)經UASB反應塔處理的污水在沉淀池完成沉淀，污泥沉積沉淀池的底部;

　　(6)經沉淀處理的污水進入一體式MBR反應池，空壓機連接曝氣器，在膜組件的正下方曝氣，污水與活性污泥發生好氧反應，凈化難生物降解的纖維素、懸浮物、膠體、溶解性有害離子等;

　　(7)經過MBR處理的污水通過活性炭過濾塔的過濾，截留細小的懸浮物和完成脫色;

　　(8)污水進入超濾膜裝置處理，污水以一定的流速通過膜表面，水分子在一定的壓力下驅動下透過膜，而懸浮物、膠體、大分子有機物及微生物等被阻截，從而達到凈化分離的目的。經過超濾的污水的其出水水質能達到《污水綜合排放標準》(GB8978-1996)的一級排放標準或作為生產用水回用。

　　(9)氣浮池、UASB反應塔、沉淀池、MBR反應池所產生的污泥，由底管排出，用泵打入板框壓濾機，積壓成泥餅，之后泥餅外運，壓濾液流入調節池。

　　與現有技術相比，本實用新型的有益效果是：

　　本實用新型運用了MBR技術處理污水，減少了傳統處理工藝的后續混凝池、沉淀池的環節，同時減小了占地面積，能有效降低了人造板生產污水中有機質含量、COD值，整套設備及工藝以生物技術為關鍵的處理手段，簡便高效的處理污水中的污染物，反應徹底，不會對環境產生二次污染。

　　本設備處理人造板生產污水抗沖擊負荷能力強，設施調節性能好，能保證水量、水質大幅度變化時達標排放，性能運轉穩定、自動化程度高。

　　人造板生產污水經本實用新型處理，出水水質達到國家《污水綜合排放標準》(GB8978-1996)的一級排放標準。

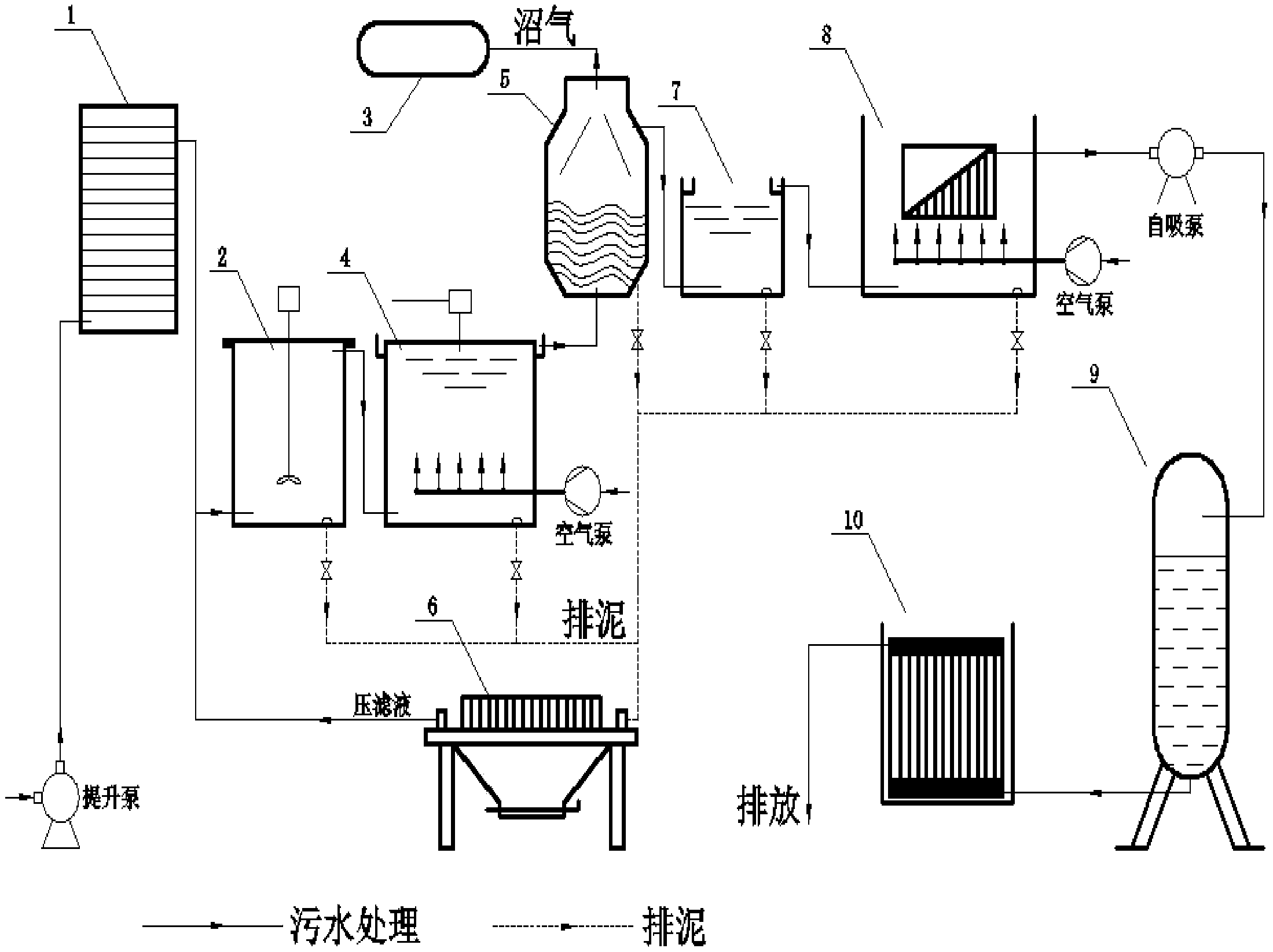

　　下面結合附圖對本實用新型作進一步說明。
