申請日2015.11.23

　　公開(公告)日2016.06.08

　　IPC分類號C02F9/04

　　摘要

　　本實用新型屬于泵站污水處理技術領域且公開了一種混凝土泵站污水處理設備，包括圓柱外殼、細砂沉淀室、排砂管、溶解室、堿水池、細格柵、粗格柵、固定樞紐、原水輸入管和基座，所述圓柱外殼一端設有原水輸入管以及設置在原水輸入管一端的連接套環，所述圓柱外殼內部設有粗格柵以及設置在粗格柵一側的細格柵，所述細格柵一側設有細砂沉淀室以及設置在細砂沉淀室頂部的水源層，所述水源層一側設有過濾網，所述細砂沉淀室一端連接有排砂管以及設置在排砂管一端的第一電磁閥，所述細砂沉淀室上另設有第一傳感器，該混凝土泵站污水處理設備，整體設計合理，采用多層處理工序，大大提升了泵站處理污水的效率。

　　權利要求書

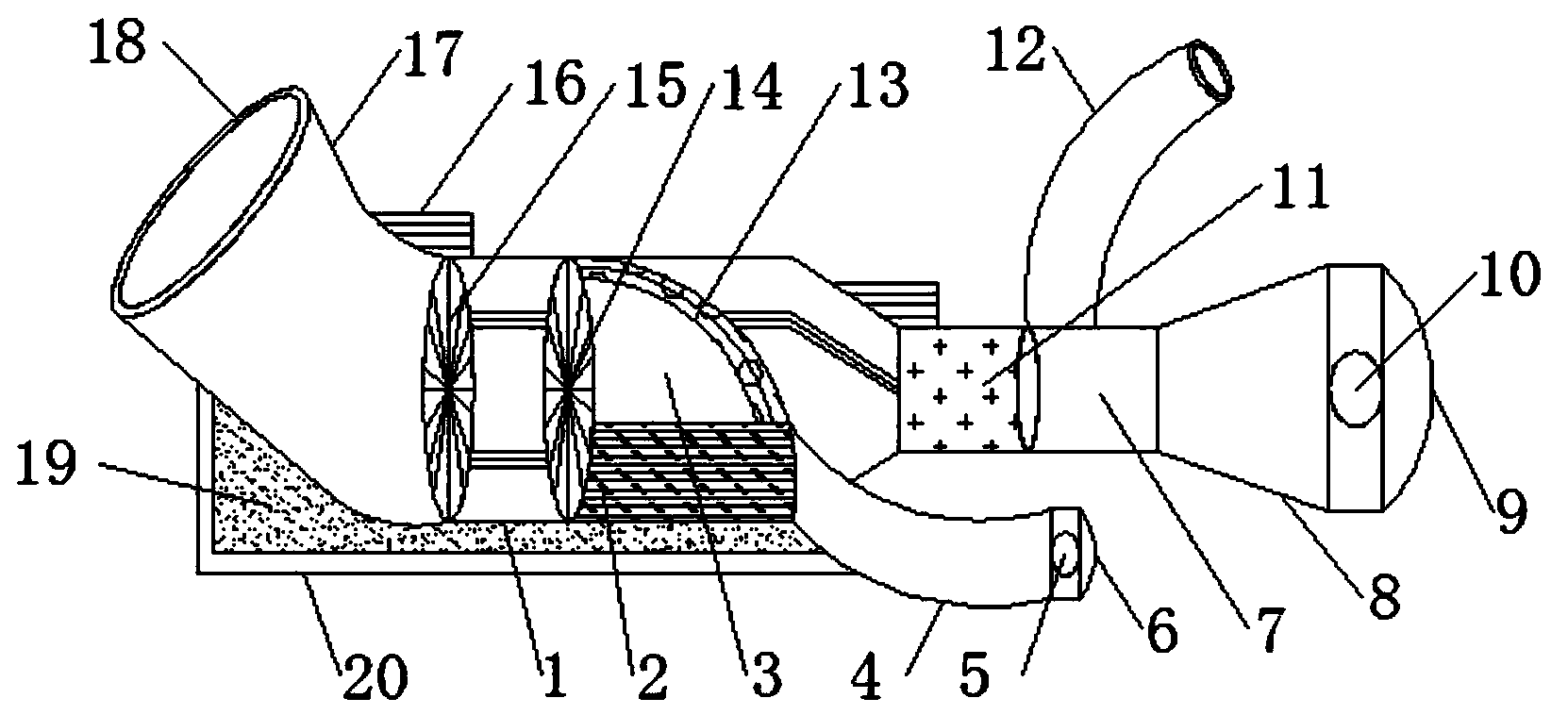

　　1.一種混凝土泵站污水處理設備，包括圓柱外殼(1)、細砂沉淀室(2)、排砂管(4)、溶解室(7)、堿水池(11)、細格柵(14)、粗格柵(15)、固定樞紐(16)、原水輸入管(17)和基座(20)，其特征在于，所述圓柱外殼(1)一端設有原水輸入管(17)以及設置在原水輸入管(17)一端的連接套環(18)，所述圓柱外殼(1)內部設有粗格柵(15)以及設置在粗格柵(15)一側的細格柵(14)，所述細格柵(14)一側設有細砂沉淀室(2)以及設置在細砂沉淀室(2)頂部的水源層(3)，所述水源層(3)一側設有過濾網(13)，所述細砂沉淀室(2)一端連接有排砂管(4)以及設置在排砂管(4)一端的第一電磁閥(6)，所述細砂沉淀室(2)上另設有第一傳感器(5)，所述圓柱外殼(1)另一端設有堿水池(11)以及設置在堿水池(11)一側的溶解室(7)，所述溶解室(7)頂部連接有水管(12)。

　　2.根據權利要求1所述的一種混凝土泵站污水處理設備，其特征在于，所述溶解室(7)一側設有輸水管(8)以及設置在輸水管(8)一端的第二電磁閥(9)，所述輸水管(8)上另設有第二傳感器(10)。

　　3.根據權利要求1所述的一種混凝土泵站污水處理設備，其特征在于，所述圓柱外殼(1)底部設有保護墊(19)以及設置在保護墊(19)底部的基座(20)。

　　4.根據權利要求1所述的一種混凝土泵站污水處理設備，其特征在于，所述圓柱外殼(1)與所述原水輸入管(17)通過固定樞紐(16)相連。

　　說明書

　　一種混凝土泵站污水處理設備

　　技術領域

　　本實用新型涉及一種污水處理設備，具體涉及一種混凝土泵站污水處理設備，屬于泵站污水處理技術領域。

　　背景技術

　　現有技術中，泵站排出的混凝土廢棄物和污水往往含有大量的水泥漿、骨料和骨料帶入的雜質、外加劑等，這些混合物的PH值一般可達15左右，隨意排放易污染環境，尤其是，從混凝土的砂石中分離出的污水，流動性大，難處理，在實際的污水處理中，通常采用地坑式沉淀池盛裝，待沉淀池儲水至一定量時，污水被罐車移走，整個處理過程費時費力，此外，沉淀池具有占用面積大，易發生污水橫流，堵塞排水溝網，維護不便等缺點，因此，我們提出一種混凝土泵站污水處理設備。

　　實用新型內容

　　本實用新型要解決的技術問題克服現有的缺陷，提供一種混凝土泵站污水處理設備，該混凝土泵站污水處理設備，整體設計合理，采用多層處理工序，大大提升了泵站處理污水的效率，可以有效解決背景技術中的問題。

　　為了解決上述技術問題，本實用新型提供了如下的技術方案：

　　本實用新型提供一種混凝土泵站污水處理設備，包括圓柱外殼、細砂沉淀室、排砂管、溶解室、堿水池、細格柵、粗格柵、固定樞紐、原水輸入管和基座，所述圓柱外殼一端設有原水輸入管以及設置在原水輸入管一端的連接套環，所述圓柱外殼內部設有粗格柵以及設置在粗格柵一側的細格柵，所述細格柵一側設有細砂沉淀室以及設置在細砂沉淀室頂部的水源層，所述水源層一側設有過濾網，所述細砂沉淀室一端連接有排砂管以及設置在排砂管一端的第一電磁閥，所述細砂沉淀室上另設有第一傳感器，所述圓柱外殼另一端設有堿水池以及設置在堿水池一側的溶解室，所述溶解室頂部連接有水管。

　　作為本實用新型的一種優選技術方案，所述溶解室一側設有輸水管以及設置在輸水管一端的第二電磁閥，所述輸水管上另設有第二傳感器。

　　作為本實用新型的一種優選技術方案，所述圓柱外殼底部設有保護墊以及設置在保護墊底部的基座。

　　作為本實用新型的一種優選技術方案，所述圓柱外殼與所述原水輸入管通過固定樞紐相連。

　　本實用新型所達到的有益效果是：該種混凝土泵站污水處理設備，由于粗格柵與細格柵的設置，能夠?qū)⑽鬯�中的大塊沉淀物過濾掉，避免對污水處理設備的堵塞，采用細砂沉淀室與水源層的分開設計，能夠加強對污水的處理效果，通過第一傳感器控制第一電磁閥將排砂管中的沉砂放出，通過第二傳感器控制第二電磁閥將處理過的污水排出，由于保護墊的設置，能夠?qū)�圓柱外殼起到保護作用，延長其使用壽命，由于堿水池的設置，能夠?qū)ξ鬯�進行堿性處理，降低其酸性，由于溶解室頂部連接有水管，能夠通過水管放水至溶解室中和污水。
