申請日2015.11.23
公開(公告)日2017.07.04
IPC分類號C02F9/14; C02F3/30; C02F101/16
摘要
本發明公開了一種MBBR和活性污泥法復合的焦化廢水兩級A/O強化生物脫氮工藝，該工藝?yán)脩腋√盍弦自诜磻?yīng)池內流化形成MBBR，進而與活性污泥形成復合系統，懸浮填料表面生物膜具有硝化和同步硝化或反硝化功能，系統具有更強的脫氮功能和抗沖擊負荷能力;O池中懸浮填料的流化可提高充氧效率，曝氣量降低約20%，節省能耗;兩級A/O間的Fenton反應池可提高一級A/O出水的可生化性，減少外加碳源投加量，降低生化段運行成本。該工藝將傳統的活性污泥反應池進行改造，投加懸浮填料后就可形成MBBR和活性污泥法的復合系統，強化系統的脫氮功能和抗沖擊負荷能力，適用于現有焦化廢水處理設施的提標改造。
權利要求書
1.一種MBBR和活性污泥法復合的焦化廢水兩級A/O強化生物脫氮工藝，其特征在于，包括如下步驟：
(1)焦化廢水預處理后進入一級A/O，一級A/O的A池和O池中分別投加懸浮填料，填充率為30~50%，通過潛水?dāng)嚢杌蚱貧庾饔檬箲腋√盍显诔貎?nèi)實現全池流化，運行中向一級O池中投加微生物生長所需的磷鹽和硝化所需的堿;一級A池水力停留時間為15~25h，池內DO控制在≤0.5mg/L;一級O池水力停留時間為50~80h，池內DO控制在2~5mg/L;
(2)一級A/O出水進入一級沉淀池，通過重力沉降進行固液分離，分離出的硝化液、污泥回流至一級A池，回流比分別為200~400%和50~100%;
(3)一級沉淀池出水進入Fenton反應池，投加H2O2和FeSO4反應30min~1h，然后調節廢水pH至8~9，投加聚丙烯酰胺;
(4)Fenton反應池出水進入二級A/O，二級A/O的A池和O池中分別加有懸浮填料，填充率為30~50%，通過潛水?dāng)嚢杌蚱貧庾饔檬箲腋√盍显诔貎?nèi)實現全池流化，運行中向二級A池中投加反硝化所需的碳源，二級O池中投加硝化所需的堿;生化段出水的COD控制在120~150mg/L之間;二級A池水力停留時間為20~30h，池內DO控制在≤0.5mg/L，二級O池水力停留時間為10~20h，池內DO控制在2~5mg/L;
(5)二級A/O出水進入二級沉淀池，通過重力沉降進行固液分離，分離出的污泥回流至二級A池，回流比為50~100%。
2.如權利要求1所述的一種MBBR和活性污泥法復合的焦化廢水兩級A/O強化生物脫氮工藝，其特征在于，所述A/O為缺氧/好氧工藝，所述A池為缺氧池，O池為好氧池。
3.如權利要求1所述的一種MBBR和活性污泥法復合的焦化廢水兩級A/O強化生物脫氮工藝，其特征在于，所述步驟(1)中所述磷鹽和堿為K2HPO4和Na2CO3，投加量為0.1g K2HPO4/L和0.5gNa2CO3/L。
4.如權利要求1所述的一種MBBR和活性污泥法復合的焦化廢水兩級A/O強化生物脫氮工藝，其特征在于，所述步驟(2)中所述一級沉淀池表面水力負荷為0.5~2.0m3/(m2·h)。
5.如權利要求1所述的一種MBBR和活性污泥法復合的焦化廢水兩級A/O強化生物脫氮工藝，其特征在于，所述步驟(3)中H2O2和FeSO4投加量為50~100mg H2O2/L和100~200mgFeSO4/L，聚丙烯酰胺投加量為5mg/L。
6.如權利要求1所述的一種MBBR和活性污泥法復合的焦化廢水兩級A/O強化生物脫氮工藝，其特征在于，所述步驟(4)中所述碳源為甲醇，所述甲醇投加量為50~200mg/L。
7.如權利要求1所述的一種MBBR和活性污泥法復合的焦化廢水兩級A/O強化生物脫氮工藝，其特征在于，所述步驟(4)中所述堿為Na2CO3，投加量為0.2g Na2CO3/L。
8.如權利要求1所述的一種MBBR和活性污泥法復合的焦化廢水兩級A/O強化生物脫氮工藝，其特征在于，所述步驟(5)中二級沉淀池表面水力負荷為0.5~2.0m3/(m2•h)。
說明書
一種MBBR和活性污泥法復合的焦化廢水兩級A/O強化生物脫氮工藝
技術領域
本發明屬于難降解廢水處理領域，具體涉及一種MBBR和活性污泥法復合的焦化廢水兩級A/O(缺氧/好氧)強化生物脫氮工藝。
背景技術
焦化廢水是鋼鐵工業焦化廠和城市煤氣廠在生產焦炭、煤氣、焦油以及焦化產品的過程中產生的廢水，主要來源于三個方面：第一是煤干餾和煤氣冷卻過程中產生的剩余氨水，由裝爐煤表面的濕存水、裝爐煤干餾產生的化合水和煤氣管道與集氣管道循環氧化泵內的含油工藝廢水三部分組成，該部分水量占到焦化廢水總量的50%以上;第二是在煤氣凈化過程中產生的廢水，比如煤氣終冷水、粗苯分離水等;第三是煉焦油、粗苯等精制過程中產生的廢水;此外焦化廢水還包含其他一些廢水。焦化廢水成分復雜，含有許多有機、無機污染物，如氨氮、氰化物、硫氰酸鹽、酚類化合物、多環芳烴(PAHs)、含氮雜環化合物、含氧或含硫雜環化合物以及長鏈的脂肪族化合物等。
目前焦化廢水處理普遍采用預處理→生化處理→深度處理的處理流程。其中，預處理主要去除廢水中的油類、氨氮和酚類等物質，生化處理主要廢水中的COD、氨氮和總氮，深度處理則主要去除廢水中生物難降解的有機物，使出水COD滿足達標排放要求。國內焦化廢水生化處理工藝主要有A/O、A2/O、A/O2和A2/O2等。A/O是研究最早的焦化廢水生化處理工藝，傳統的A/O工藝，也就是內循環前置反硝化工藝，廢水中的氨氮在O池內經亞硝化作用和硝化作用被硝化菌氧化為硝氮，O池出水中含大量的硝氮，通過內回流進入A池，在缺氧條件下，反硝化菌以廢水中的有機物作為電子供體，硝氮作為電子受體，將硝氮還原為氮氣進入大氣，完成生物脫氮過程，同時降解廢水中的有機物。焦化廢水的總氮濃度高達200～400mg/L，如采用一級A/O工藝，出水總氮在50～100mg/L，并不能滿足新標準GB16171-2012要求的≤20mg/L，另外出水COD、氨氮均不能達標。為了提高焦化廢水的處理效果，在A/O的基礎上開發的A2/O，該工藝對COD具有較好的去除效果，但氨氮、總氮仍不能實現達標排放;在A/O的基礎上開發的O/A/O工藝如果運行參數控制得當，氨氮可達標，然而總氮依舊不能達標排放;A2/O2工藝雖然對氨氮、COD具有很好的去除效果，能有效降低深度處理的COD負荷，但總氮仍不能達標排放。
也就是說，國內目前所采用的生化處理工藝出水總氮在50～100mg/L，并不能實現總氮≤20mg/L的達標排放。一些企業針對這一情況，將原有工藝改造成兩級A/O工藝，強化生化段的脫氮功能，以實現總氮的達標排放。但是，兩級A/O均采用傳統的活性污泥法，由于焦化廢水中有毒有害物質含量較高，且進水水質存在較大波動，會對生化處理段造成較大的沖擊，影響生化段的處理效果，在污染物濃度較高時，生化段出水總氮不能達標排放。此外，二級A池進水可生化COD很低，需投加補充碳源，碳源的投加費用在5元/噸水以上，大大提高了生化段的運行成本。
發明內容
有鑒于此，本發明的目的在于提供一種MBBR和活性污泥法復合的焦化廢水兩級A/O(缺氧/好氧)強化生物脫氮工藝，該工藝能夠?qū)崿F(xiàn)氨氮和總氮的達標排放，滿足國家新標準GB16171-2012的相關要求，出水COD低于傳統生化工藝，可有效降低后續深度處理的負荷。
需要說明的是，本發明所述A/O工藝是指缺氧/好氧工藝，A池為缺氧池，O池為好氧池。
本發明采取以下技術方案達到所述目的：

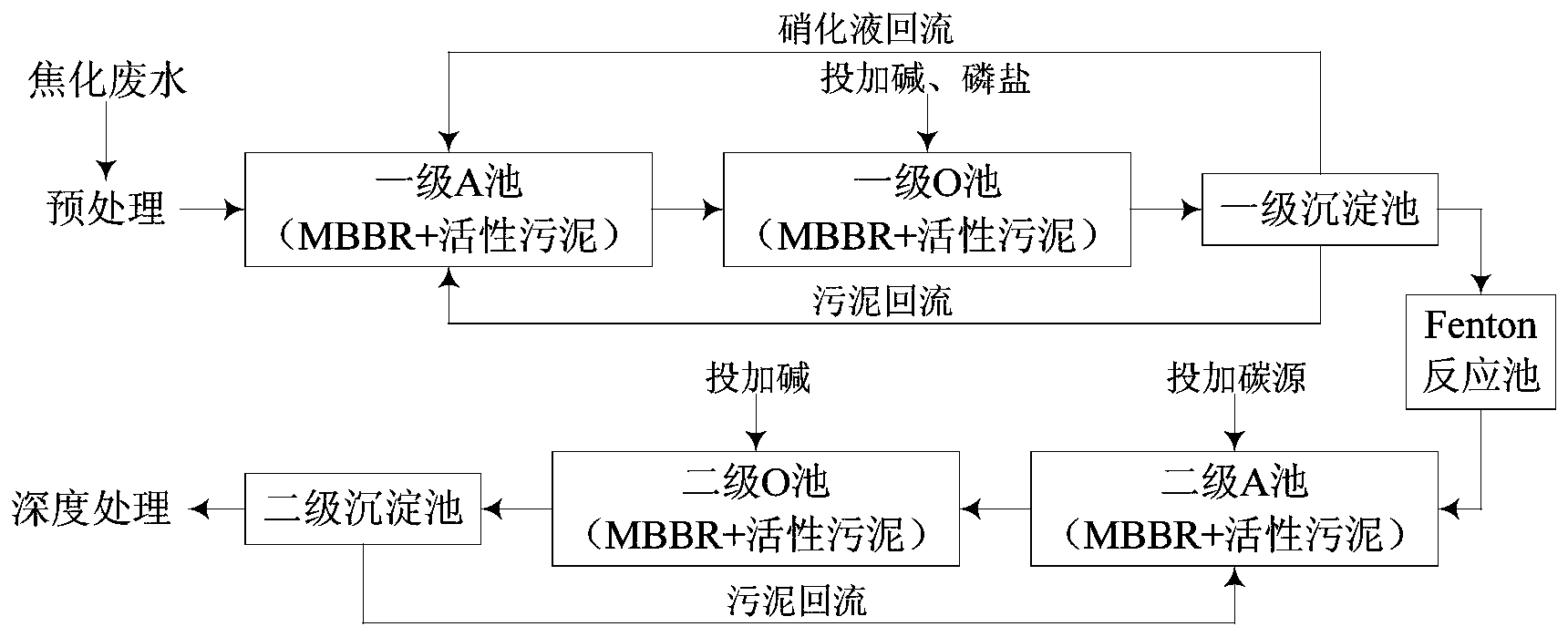

1、一種MBBR和活性污泥法復合的焦化廢水兩級A/O強化生物脫氮工藝，預處理后的焦化廢水依次進入一級A池、一級O池、一級沉淀池、Fenton反應池、二級A池、二級O池、二級沉淀池后出水;一級沉淀池與一級O池之間設有硝化液和污泥回流通道;二級沉淀池與二級O池之間設有污泥回流通道;所述一級A池、一級O池、二級A池、二級O池均加有懸浮填料作為生物載體，填充率為30～50%;Fenton反應池加有H2O2試劑和FeSO4溶液。
優選的，所述一級O池還加有微生物生長所需的磷鹽和硝化所需的堿，F(xiàn)enton反應池還投加聚丙烯酰胺，二級A池中還投加反硝化所需的碳源，二級O池還投加硝化所需的堿。
優選的，包括如下步驟：
(1)焦化廢水預處理后進入一級A/O，一級A/O的A池和O池中分別投加懸浮填料，填充率為30～50%，通過潛水?dāng)嚢杌蚱貧庾饔檬箲腋√盍显诔貎?nèi)實現全池流化，運行中向一級O池中投加微生物生長所需的磷鹽和硝化所需的堿;一級A池水力停留時間為15～25h，池內DO控制在≤0.5mg/L;一級O池水力停留時間為50～80h，池內DO控制在2～5mg/L;
(2)一級A/O出水進入一級沉淀池，通過重力沉降進行固液分離，分離出的硝化液、污泥回流至一級A池，回流比分別為200～400%和50～100%;
(3)一級沉淀池出水進入Fenton反應池，投加H2O2和FeSO4反應30min～1h，然后調節廢水pH至8～9，投加聚丙烯酰胺;
(4)Fenton反應池出水進入二級A/O，二級A/O的A池和O池中分別加有懸浮填料，填充率為30～50%，通過潛水?dāng)嚢杌蚱貧庾饔檬箲腋√盍显诔貎?nèi)實現全池流化，運行中向二級A池中投加反硝化所需的碳源，二級O池中投加硝化所需的堿;生化段出水的COD控制在120～150mg/L之間;二級A池水力停留時間為20～30h，池內DO控制在≤0.5mg/L，二級O池水力停留時間為10～20h，池內DO控制在2～5mg/L;
(5)二級A/O出水進入二級沉淀池，通過重力沉降進行固液分離，分離出的污泥回流至二級A池，回流比為50～100%。
優選的，所述A/O為缺氧/好氧工藝，所述A池為缺氧池，O池為好氧池。
優選的，所述步驟(1)中所述磷鹽和堿為K2HPO4和Na2CO3，投加量為0.1g K2HPO4/L和0.5gNa2CO3/L。
優選的，所述步驟(2)中所述一級沉淀池表面水力負荷為0.5～2.0m3/(m2·h)。
優選的，所述步驟(3)中H2O2和FeSO4投加量為50～100mgH2O2/L和100～200mgFeSO4/L，聚丙烯酰胺投加量為5mg/L。
優選的，所述步驟(4)中所述碳源為甲醇，所述甲醇投加量為50～200mg/L。
優選的，所述步驟(4)中所述堿為Na2CO3，投加量為0.2g Na2CO3/L。
優選的，所述步驟(5)中二級沉淀池表面水力負荷為0.5～2.0m3/(m2·h)。
二級沉淀池出水后進入深度處理，進一步去除COD，以滿足COD≤80mg/L的達標排放要求。
本發明所述懸浮填料為BC-B型懸浮填料，具體型號為BC-B1-10-8，購買至無錫通田博適環境科技有限公司，具有比表面積大、易掛膜、易流化等特點。
本發明的有益效果在于：該工藝?yán)脩腋√盍弦自诜磻?yīng)池內流化形成MBBR，進而與活性污泥形成復合系統，反硝化菌和硝化菌附著生長在填料表面，增加硝化菌生物量的同時避免了活性污泥法中硝化菌流失導致的脫氮功能下降，反應池生物量濃度可提高2000～3000mg/L，懸浮填料表面生物膜具有硝化和同步硝化反硝化功能，系統具有更強的脫氮功能和抗沖擊負荷能力;O池中懸浮填料的流化可提高充氧效率，曝氣量降低約20%，節省能耗;兩級A/O間的Fenton反應池可提高一級A/O出水的可生化性，減少外加碳源投加量，降低生化段運行成本。該工藝將傳統的活性污泥反應池進行改造，投加懸浮填料后就可形成MBBR和活性污泥法的復合系統，強化系統的脫氮功能和抗沖擊負荷能力，適用于現有焦化廢水處理設施的提標改造。
