申請日2015.11.22

　　公開(公告)日2016.02.24

　　IPC分類號C02F3/28

　　摘要

　　本發明公開了一種農村化糞池污水無動力脫氮實驗裝置，布水器為內部注滿化糞池原樣水的密閉容器，數個布水管從布水器上部插入布水器中，每個布水管的另一端分別連接各自的化糞池原樣水實驗瓶。實驗瓶連接有脫氮裝置，脫氮盒體內腔中按水流方向設置有數道隔離墻，分隔腔中放置有反硝化菌載體。本發明具有均勻布水功能、能同時進行數組重復實驗、效率高、無需動力即能實現化糞池污水脫氮的優點。

　　權利要求書

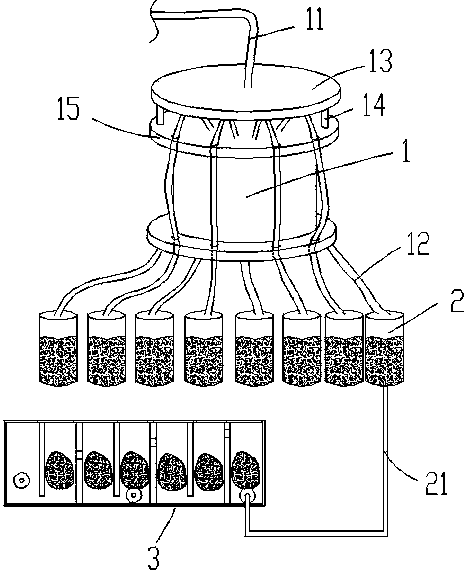

　　1.一種農村化糞池污水無動力脫氮實驗裝置，其特征是：包括布水器(1)，所述的布水器(1)為內部注滿化糞池原樣水的密閉容器，布水器(1)上部設置有注水管(11)，數個布水管(12)從布水器(1)上部插入布水器(1)中，每個所述的布水管(12)插入布水器(1)內的深度相同，且每個所述的布水管(12)的管體最高點高度也相同，每個布水管(12)的另一端分別連接各自的化糞池原樣水實驗瓶(2)，所述的布水器(1)的上部設置有水平設置的定高板(13)，所述的定高板(13)能對布水管(12)管體最高點限高，每個布水管(12)的管體最高點處均貼在定高板(13)的下表面，所述的化糞池原樣水實驗瓶(2)內填充有土柱，所述的化糞池原樣水在土柱作用下硝化，所述的化糞池原樣水實驗瓶(2)連接有脫氮裝置(3)，所述的脫氮裝置(3)包括密封的脫氮盒體(31)，脫氮盒體(31)中為厭氧環境，所述的脫氮盒體(31)設置有進水口(32)和出水口(33)，所述的脫氮盒體(31)內腔中按水流方向設置有數道隔離墻(34)，所述的隔離墻(34)將脫氮盒體(31)分隔為數個分隔腔(35)，分隔腔(35)中放置有反硝化菌載體(36)，所述的隔離墻(34)上開設有通水孔隙(37)，硝化后的化糞池原樣水從進水口(32)注入脫氮盒體(31)中，流經反硝化菌載體(36)脫氮后，由出水口(33)流出。

　　2.根據權利要求1所述的一種農村化糞池污水無動力脫氮實驗裝置，其特征是：所述的化糞池原樣水實驗瓶(2)的底部設置有連接孔(22)，一連接管(21)一端連接連接孔(22)，另一端連接脫氮裝置(3)的進水口(32)，所述的連接孔(22)處設置有過濾網(23)，能擋住土壤顆粒，防止其進入連接管(21)。

　　3.根據權利要求2所述的一種農村化糞池污水無動力脫氮實驗裝置，其特征是：所述的定高板(13)通過伸縮桿(14)固定在布水器(1)的上部，所述的定高板(13)能通過伸縮桿(14)調整與布水器(1)上部的距離。

　　4.根據權利要求3所述的一種農村化糞池污水無動力脫氮實驗裝置，其特征是：所述的通水孔隙(37)分為兩種，一種為設置在隔離墻(34)墻體上部的過水孔(37a)，一種為設置在隔離墻(34)底部的過水間隙(37b)，每個隔離墻(34)具有一種通水孔隙(37)，且具有過水孔(37a)的隔離墻(34)與具有過水間隙(37b)的隔離墻(34)交錯設置。

　　5.根據權利要求4所述的一種農村化糞池污水無動力脫氮實驗裝置，其特征是：所述的過水孔(37a)在隔離墻(34)上的高度隨著水流方向依次降低，隔離墻(34)上的過水孔(37a)分為位于隔離墻(34)左側的左側孔和位于隔離墻(34)右側的右側孔，同一隔離墻(34)上只具有一種過水孔(37a)，具有左側孔的隔離墻(34)和具有右側孔的隔離墻(34)交錯設置。

　　6.根據權利要求5所述的一種農村化糞池污水無動力脫氮實驗裝置，其特征是：所述的脫氮盒體(31)上隨著水流方向開設有數個取樣孔(38)。

　　7.根據權利要求6所述的一種農村化糞池污水無動力脫氮實驗裝置，其特征是：所述的布水器(1)的設置有固定圈(15)，所述的布水管(12)穿過固定圈(15)并被固定圈(15)定位，防止布水管(12)晃動導致各布水管(12)的管體最高點高度不一致。

　　8.根據權利要求7所述的一種農村化糞池污水無動力脫氮實驗裝置，其特征是：所述的脫氮盒體(31)為透明盒體，便于觀察脫氮盒體(31)內液體情況。

　　9.一種農村化糞池污水無動力脫氮實驗裝置的使用方法，其特征是：包括以下步驟：

　　步驟一、通過注水管(11)向布水器(1)內注入化糞池原樣水，由于布水器(1)內原本已充滿化糞池原樣水，因此當注入體積為V的化糞池原樣水時，會有相當體積的化糞池原樣水由布水管(12)流出，各布水管(12)插入布水器(1)的深度、管體最高點高度均相同，因此注入各布水管(12)的化糞池原樣水體積相同，各化糞池原樣水實驗瓶(2)均在同一時間注入相同體積的化糞池原樣水，便于數個實驗同時進行;

　　步驟二、化糞池原樣水在化糞池原樣水實驗瓶(2)中的土柱的作用下硝化，然后從進水口(32)注入到脫氮裝置(3)中，液體流經分隔腔(35)中的反硝化菌載體(36)，反硝化菌載體(36)上的反硝化細菌對液體進行反硝化脫氮;

　　步驟三、液體依次流經各分隔腔(35)，反復地經過水孔(37a)和過水間隙(37b)，充分與反硝化菌載體(36)接觸后，由出水口(33)流出。

　　10.根據權利要求9所述的模擬農村化糞池硝化脫氮的實驗裝置的使用方法，其特征是：取樣孔(38)能抽取脫氮裝置(3)中部的液體，用于分析各段液體的脫氮情況。

　　說明書

　　一種農村化糞池污水無動力脫氮實驗裝置及其使用方法

　　技術領域

　　本發明屬于環境監測技術領域，尤其涉及一種農村化糞池污水無動力脫氮的實驗裝置及其使用方法。

　　背景技術

　　太湖流域作為中國區域經濟最為發達的地區之一，近年來，農村人居生活水平迅速提高，其生活方式日益城市化，大量未經處理的生活污水的排放導致農村環境污染水平大幅提高，農村分散式生活污水已成為太湖流域氮、磷污染的重要來源，由此，太湖流域逐步開展了農村生活污水治理和處理設施建設，以生化——生態處理技術為主流處理工藝，常用技術包括人工生態濕地、毛細管滲濾溝、塔式蚯蚓生態濾池、地埋式微動力氧化溝以及以SBR、MBR等為主體的一體化生化處理反應器等，目前，常用工藝處理量占農村已有生活污水處理總量的80%以上。然而，農村生活污水處理設施的有效運行是一項長期工程，由于運行費用及處理設施維護等問題導致現行的大量處理設施并不能正常運行，張悅等對太湖流域210個農村生活污水處理示范工程的運行情況調查后發現，約8%從來沒有運行，其余工程均曾經出現過無法正常運行的現象。因此，在建立農村生活污水處理設施完善的經費投入及管理機制之前，因地制宜，開發投資小、基本無后續運行投入及維護管理的污水處理技術在太湖流域農村地區具有重要意義。

　　在種植業污染控制方面的研究已經發現土壤具有很強的硝化作用，因此高濃度氨氮的廁所污水經土壤滲濾后進入溝渠可能具有較高的硝酸鹽氮濃度，通過對后續出水進行厭氧處置、添加易于反硝化菌生長的載體等反硝化環境的人工建設，形成有效的反硝化脫氮場所，使土壤對氮素污染物的自然消減轉化作用及人工脫氮技術相結合，從而形成因地制宜、投資小、基本無后續運行投入及維護管理的脫氮處理技術。

　　在規模性推廣上述技術前，在室內模擬進行系統特征參數取值優化工作必不可少，目前，模擬污水排放一般通過人工注入污水操作，研究時，需要在一天內的不同時間對多個實驗重復子系統進行操作，這樣不僅麻煩，還會產生實驗誤差，對模擬實驗結果造成影響。因此，急需一種具有均勻布水功能的農村化糞池污水無動力脫氮的實驗裝置開展相關實驗研究，為形成因地制宜、投資小、基本無后續運行投入及維護管理的農村化糞池污水脫氮處理技術提供理論依據與特征參數。

　　發明內容

　　本發明所要解決的技術問題是針對上述技術現狀，提供具有均勻布水功能、能同時進行數組重復實驗、效率高、無需動力即能實現化糞池污水脫氮的一種農村化糞池污水無動力脫氮實驗裝置及其使用方法。

　　本發明解決上述技術問題所采用的技術方案為：

　　一種農村化糞池污水無動力脫氮的實驗裝置，其中：包括布水器，布水器為內部注滿化糞池原樣水的密閉容器，布水器上部設置有注水管，數個布水管從布水器上部插入布水器中，每個布水管插入布水器內的深度相同，且每個布水管的管體最高點高度也相同，每個布水管的另一端分別連接各自的化糞池原樣水實驗瓶，布水器的上部設置有水平設置的定高板，定高板能對布水管管體最高點限高，每個布水管的管體最高點處均貼在定高板的下表面，化糞池原樣水實驗瓶?jī)?nèi)填充有土柱，化糞池原樣水在土柱作用下硝化，化糞池原樣水實驗瓶連接有脫氮裝置，脫氮裝置包括密封的脫氮盒體，脫氮盒體中為厭氧環境，脫氮盒體設置有進水口和出水口，脫氮盒體內腔中按水流方向設置有數道隔離墻，隔離墻將脫氮盒體分隔為數個分隔腔，分隔腔中放置有反硝化菌載體，隔離墻上開設有通水孔隙，硝化后的化糞池原樣水從進水口注入脫氮盒體中，流經反硝化菌載體脫氮后，由出水口流出。

　　為優化上述技術方案，采取的具體措施還包括：

　　上述的化糞池原樣水實驗瓶的底部設置有連接孔，一連接管一端連接連接孔，另一端連接脫氮裝置的進水口，連接孔處設置有過濾網，能擋住土壤顆粒，防止其進入連接管。

　　上述的定高板通過伸縮桿固定在布水器的上部，定高板能通過伸縮桿調整與布水器上部的距離。

　　上述的通水孔隙分為兩種，一種為設置在隔離墻墻體上部的過水孔，一種為設置在隔離墻底部的過水間隙，每個隔離墻具有一種通水孔隙，且具有過水孔的隔離墻與具有過水間隙的隔離墻交錯設置。

　　上述的過水孔在隔離墻上的高度隨著水流方向依次降低，隔離墻上的過水孔分為位于隔離墻左側的左側孔和位于隔離墻右側的右側孔，同一隔離墻上只具有一種過水孔，具有左側孔的隔離墻和具有右側孔的隔離墻交錯設置。

　　上述的脫氮盒體上隨著水流方向開設有數個取樣孔。

　　上述的布水器的設置有固定圈，布水管穿過固定圈并被固定圈定位，防止布水管晃動導致各布水管的管體最高點高度不一致。

　　上述的脫氮盒體為透明盒體，便于觀察脫氮盒體內液體情況。

　　一種農村化糞池污水無動力脫氮實驗裝置的使用方法，包括以下步驟：

　　步驟一、通過注水管向布水器內注入化糞池原樣水，由于布水器內原本已充滿化糞池原樣水，因此當注入體積為V的化糞池原樣水時，會有相當體積的化糞池原樣水由布水管流出，各布水管插入布水器的深度、管體最高點高度均相同，因此注入各布水管的化糞池原樣水體積相同，各化糞池原樣水實驗瓶均在同一時間注入相同體積的化糞池原樣水，便于數個實驗同時進行;

　　步驟二、化糞池原樣水在化糞池原樣水實驗瓶中的土柱的作用下硝化，然后從進水口注入到脫氮裝置中，液體流經分隔腔中的反硝化菌載體，反硝化菌載體上的反硝化細菌對液體進行反硝化脫氮;

　　步驟三、液體依次流經各分隔腔，反復地經過水孔和過水間隙，充分與反硝化菌載體接觸后，由出水口流出。

　　取樣孔能抽取脫氮裝置中部的液體，用于分析各段液體的脫氮情況。

　　本發明的有益效果：

　　本發明通過對布水器以及布水管的結構創新，具有能一次性為多個化糞池原樣水實驗瓶平均分配化糞池原樣水的功能，滿足了多個重復實驗需求，極大地提高了實驗效率。

　　本發明所采集的化糞池原樣水具有較高濃度的氨氮，經過土柱的硝化作用，氨在微生物作用下氧化為硝酸鹽，使液體變?yōu)榫哂休^高濃度的硝氮，然后液體被注入脫氮裝置中經反硝化細菌脫氮，處理后的液體氮含量低，能顯著降低排水氮污染。

　　本發明的實驗裝置硝化、脫氮過程均為無動力運作，尤其是硝化步驟是采用土柱的天然的硝化作用，無需曝氣裝置，更節約環保，并且這種設計更加真實地模擬了農村化糞池排放污水的情況。

　　本發明對脫氮裝置進行了改進，脫氮裝置是一種厭氧密封裝置，反硝化菌載體中有反硝化菌，反硝化菌載體材料選用因地制宜的玉米枝、小麥桿等材料作為碳源和載體。為了增加液體在脫氮裝置中流動行程，本發明在脫氮盒體內腔中按水流方向設置有數道隔離墻，每個隔離墻具有一種通水孔隙，相鄰隔離墻之間的通水孔隙類型不同，因?yàn)檫^水孔設置在上部，而過水間隙設置在下部，使水流上下流動，而相鄰過水孔也分為左側孔和右側孔，使水流左右流動，充分增加水流行程，增加反硝化菌與水流的接觸時間，同時，過水孔在隔離墻上的高度隨著水流方向依次降低，能有效防止液體回流，保證液體從進水口向出水口方向流動。

　　本發明在布水器的上部設置了定高板，能確保各布水管管高一致，保證化糞池原樣水能平均分配。
