申請日2015.09.17

　　公開(公告)日2016.02.10

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開一種混凝濾膜集成的污水處理裝置，包括混凝池和分離池，所述混凝池的出水口與所述分離池的入水口連通，所述分離池分成上下兩層，所述分離池的下層與所述分離池的入水口連通，所述分離池的上層設置膜組件，并且所述膜組件的出水口連通出水泵。本實用新型即達到了較好混凝效果，提高了過濾過程中的截污能力，同時省去了沉淀池，節約了占地和投資。

　　摘要附圖



　　權利要求書

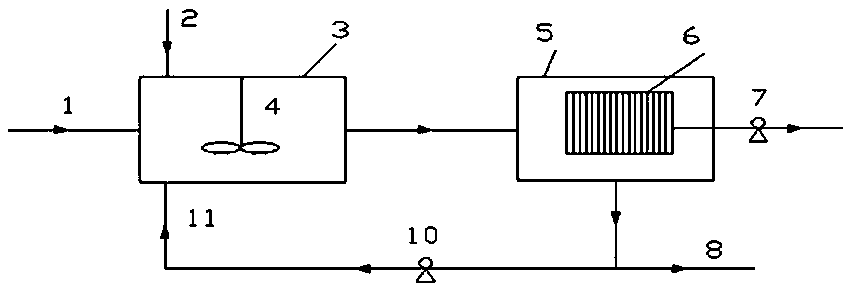

　　1.一種混凝濾膜集成的污水處理裝置，包括混凝池(3)和分離池(5)，所述混凝池(3)的出水口與所述分離池(5)的入水口連通，其特征在于，所述分離池(5)分成上下兩層，所述分離池(5)的下層與所述分離池(5)的入水口連通，所述分離池(5)的上層設置膜組件(6)，并且所述膜組件(6)的出水口連通出水泵(7)。

　　2.根據權利要求1所述的一種混凝濾膜集成的污水處理裝置，其特征在于，所述分離池(5)的底部設置污泥回流管道(11)，所述污泥回流管道(11)通過回流泵(10)與所述混凝池(3)連通。

　　3.根據權利要求1所述的一種混凝濾膜集成的污水處理裝置，其特征在于，所述分離池(5)的底部設置污泥管(8)。

　　4.根據權利要求1所述的一種混凝濾膜集成的污水處理裝置，其特征在于，還包括加藥裝置，所述加藥裝置與設置于所述混凝池(3)上方的加藥管(2)與所述混凝池(3)連通。

　　5.根據權利要求1所述的一種混凝濾膜集成的污水處理裝置，其特征在于，所述混凝池(3)內還設置攪拌槳(4)。

　　說明書

　　一種混凝濾膜集成的污水處理裝置

　　技術領域

　　本實用新型涉及一種污水處理裝置，更具體的涉及一種混凝濾膜集成的污水處理裝置，屬于廢水處理領域。

　　背景技術

　　隨著經濟的發展和生活水平的提高，混凝技術廣泛應用于城鎮和其它行業廢水處理，在水處理領域得到了快速發展。隨著混凝技術的不斷發展，對混凝機理以及絮凝動力學研究的深入，目前常用混凝技術主要有三大類，第一類為懸浮層接觸絮凝，即主要依靠上向水流使成熟絮凝體處于懸浮狀態。而微絮凝體通過懸浮層時產生接觸碰撞絮凝，如各種類型的懸浮澄清池。第二類為利用多孔固體介質接觸絮凝，如各種接觸濾池。第三類為依靠水流紊動促使微絮凝體相互碰撞凝聚集成絮凝體，如各種類型的隔板反應、折板反應、機械攪拌反應、漩流反應和渦流反應器。以澄清池為代表的懸浮層接觸絮凝，它將混凝和沉淀集中在一個構筑物中進行，利用活性泥渣層達到澄清的目的，由于澄清池受水質水量影響較大且結構復雜、管理不便，一般只在小型水廠使用，水力混凝池的存在反應效果不佳、水質水量適應性差、占地面積大等缺點，限制了其廣泛應用。

　　實用新型內容

　　實用新型目的：本實用新型目的在于針對現有技術的不足，提供反應效果好、占地面積小的混凝濾膜集成的污水處理裝置。

　　技術方案：本實用新型所述一種混凝濾膜集成的污水處理裝置，包括混凝池和分離池，所述混凝池的出水口與所述分離池的入水口連通，所述分離池分成上下兩層，所述分離池的下層與所述分離池的入水口連通，所述分離池的上層設置膜組件，并且所述膜組件的出水口連通出水泵。

　　本實用新型技術特征的進一步限定為，所述分離池的底部設置污泥回流管道，所述污泥回流管道通過回流泵與所述混凝池連通，將分離單元部分污泥輸送至混凝單元，使其充分再利用。

　　進一步地，所述分離池的底部設置污泥管。

　　進一步地，還包括加藥裝置，所述加藥裝置與設置于所述混凝池上方的加藥管與所述混凝池連通。

　　進一步地，所述混凝池內還設置攪拌槳，以提供混合反應動力。

　　有益效果：本實用新型提供一種混凝濾膜集成的污水處理裝置，將現有較為成熟的微濾膜處理工藝應用于混凝技術中，實現混凝與過濾的雙重處理過程，不需設置沉淀池即可完成泥水分離且同時具有過濾處理功能，即達到了較好混凝效果，提高了過濾過程中的截污能力，同時省去了沉淀池，節約了占地和投資，得到了廣泛的應用。
