申請日2015.09.17

　　公開(公告)日2016.01.20

　　IPC分類號B01D33/11; B01D33/76; B01D33/46

　　摘要

　　本實用新型屬于除渣機領域，尤其涉及一種滾筒式餐飲廢水自動除渣機，其特征在于：所述箱體上開設有出水口，所述箱體的內部設置有滾筒，所述滾筒上設置有通水孔，所述進水彎頭的一端設置于箱體的外部形成進水口并且其另一端設置于滾筒的內部形成彎頭排水口，所述電機安裝于所述箱體上，所述電機的輸出軸通過傳動件與所述滾筒傳動，所述帶料板安裝于所述滾筒的內部，所述導料板的一端設置于滾筒的內部形成接料口并且其另一端設置于箱體的外部形成排渣口，所述通水孔清理裝置安裝于所述箱體上并且其設置于所述通水孔的一側。

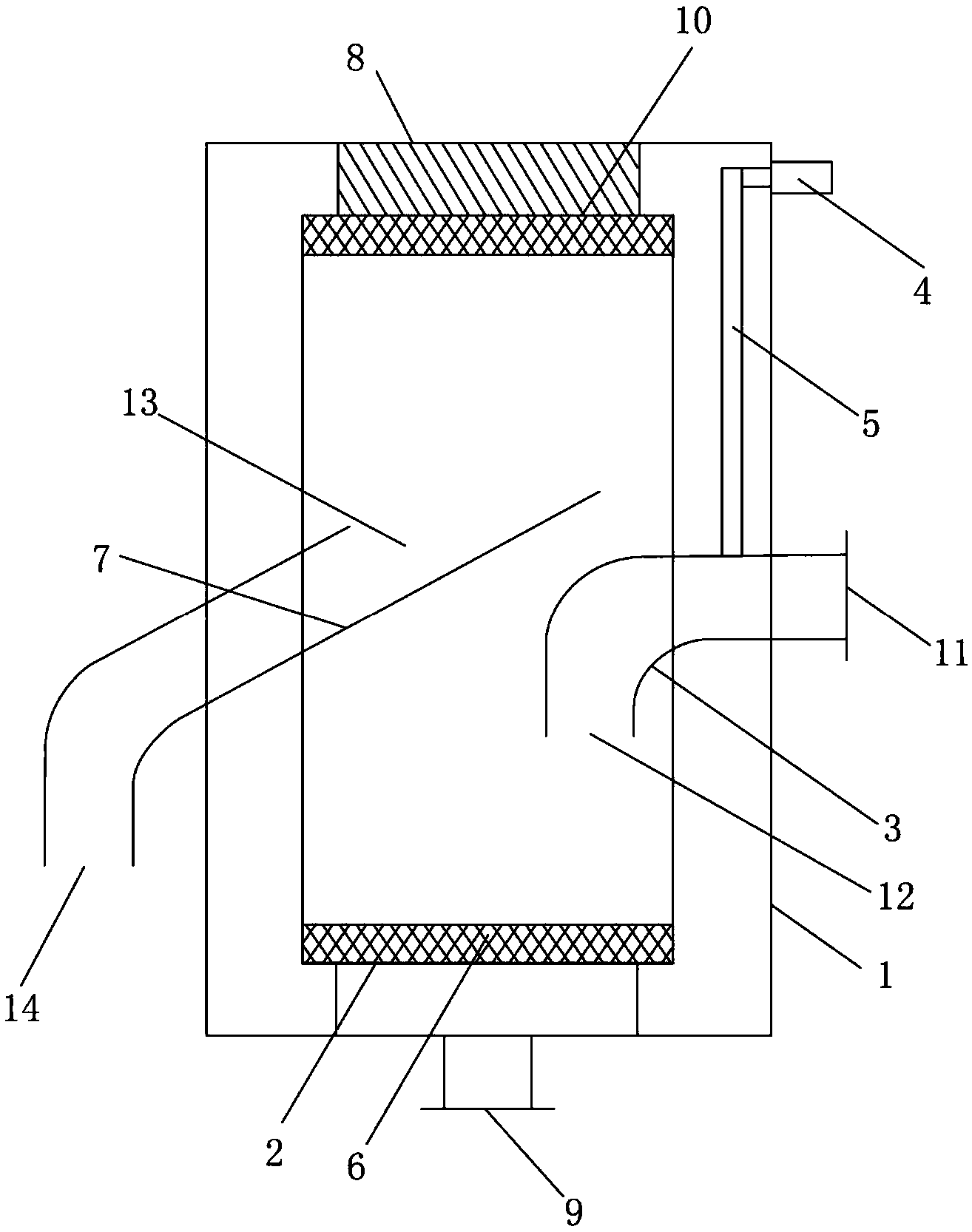

　　摘要附圖



　　權利要求書

　　1.一種滾筒式餐飲廢水自動除渣機，其特征在于：包括箱體、滾筒、進水彎頭、電機、傳動件、帶料板、導料板、通水孔清理裝置，所述箱體上開設有出水口，所述箱體的內部設置有滾筒，所述滾筒上設置有通水孔，所述進水彎頭的一端設置于箱體的外部形成進水口并且其另一端設置于滾筒的內部形成彎頭排水口，所述電機安裝于所述箱體上，所述電機的輸出軸通過傳動件與所述滾筒傳動，所述帶料板安裝于所述滾筒的內部，所述導料板的一端設置于滾筒的內部形成接料口并且其另一端設置于箱體的外部形成排渣口，所述通水孔清理裝置安裝于所述箱體上并且其設置于所述通水孔的一側。

　　2.根據權利要求1所述的一種滾筒式餐飲廢水自動除渣機，其特征在于：所述帶料板貼合滾筒的內壁設置。

　　3.根據權利要求1所述的一種滾筒式餐飲廢水自動除渣機，其特征在于：所述電機安裝于所述箱體的外部一側。

　　4.根據權利要求1所述的一種滾筒式餐飲廢水自動除渣機，其特征在于：所述滾筒上密布通水孔。

　　5.根據權利要求1所述的一種滾筒式餐飲廢水自動除渣機，其特征在于：所述通水孔清理裝置為刮板或毛刷。

　　6.根據權利要求1所述的一種滾筒式餐飲廢水自動除渣機，其特征在于：所述進水彎頭位于所述箱體的一側，所述導料板位于所述箱體的另一側，所述出水口位于箱體上與進水彎頭、導料板相鄰的一側。

　　7.根據權利要求1所述的一種滾筒式餐飲廢水自動除渣機，其特征在于：所述傳動件為鏈條。

　　8.根據權利要求1所述的一種滾筒式餐飲廢水自動除渣機，其特征在于：所述導料板的排渣口端向下彎折設置。

　　9.根據權利要求1所述的一種滾筒式餐飲廢水自動除渣機，其特征在于：所述進水彎頭的彎頭排水口端向下彎折設置。

　　說明書

　　滾筒式餐飲廢水自動除渣機

　　技術領域

　　本實用新型屬于除渣機領域，尤其涉及一種滾筒式餐飲廢水自動除渣機。

　　背景技術

　　近年來，隨著我國經濟的快速發展，人們外出就餐頻繁，賓館、酒店、食堂的數量日益增多，經營規模日益擴大，餐飲廢水的產生量也越來越大。餐飲廢水中主要成分是剩余食物殘渣和水，具有含水率高、油脂和鹽分含量高、易腐發酵發臭等特點，因此，餐飲廢水必須經過處理后才能進行排放。餐飲廢水在處理過程中，首先要經過除渣工序，去除雜質后，才能進行后序的處理工序。目前，市場上使用的餐飲廢水除渣裝置主要為籃筐、履帶式、螺旋式等，這些除渣裝置在使用過程中餐飲廢水雜物經常不能很好分離，分離效果差，分離過程中容易產生堵塞、卡澀現象，故障頻發。

　　發明內容

　　本實用新型針對上述技術問題，提供了一種在使用過程中提高餐飲廢水雜物的分離效果，減少故障率的滾筒式餐飲廢水自動除渣機。

　　本實用新型所采用的技術方案為：

　　一種滾筒式餐飲廢水自動除渣機，其特征在于：包括箱體、滾筒、進水彎頭、電機、傳動件、帶料板、導料板、通水孔清理裝置，所述箱體上開設有出水口，所述箱體的內部設置有滾筒，所述滾筒上設置有通水孔，所述進水彎頭的一端設置于箱體的外部形成進水口并且其另一端設置于滾筒的內部形成彎頭排水口，所述電機安裝于所述箱體上，所述電機的輸出軸通過傳動件與所述滾筒傳動，所述帶料板安裝于所述滾筒的內部，所述導料板的一端設置于滾筒的內部形成接料口并且其另一端設置于箱體的外部形成排渣口，所述通水孔清理裝置安裝于所述箱體上并且其設置于所述通水孔的一側。

　　所述帶料板貼合滾筒的內壁設置。

　　所述電機安裝于所述箱體的外部一側。

　　所述滾筒上密布通水孔。

　　所述通水孔清理裝置為刮板或毛刷。

　　所述進水彎頭位于所述箱體的一側，所述導料板位于所述箱體的另一側，所述出水口位于箱體上與進水彎頭、導料板相鄰的一側。

　　所述傳動件為鏈條。

　　所述導料板的排渣口端向下彎折設置。

　　所述進水彎頭的彎頭排水口端向下彎折設置。

　　本實用新型的有益效果為：

　　1、雜物在滾筒內通過滾筒上的帶料板與滾筒一起旋轉，在旋轉到高位時，雜物自動落在導料板上，排至除渣機外的垃圾桶內，對于餐飲廢水中的大塊雜物能夠很好的排出，餐飲廢水雜物的分離效果好;

　　2、避免運行中雜物對自動除渣機的堵塞、卡澀現象;

　　3、通過簡單的結構，利用離心、重力等原理有效的排出餐飲廢水中的雜物，極大的減少設備運行故障率;

　　4、在滾筒旋轉時，設置在滾筒外部的刮板、毛刷，對通水孔進行清理，有效的解決細小雜物對通水孔的堵塞。
