申請日2015.09.17

　　公開(公告)日2016.02.03

　　IPC分類號C02F1/66; B01F7/00; B01F15/00

　　摘要

　　本實用新型涉及一種廢水處理中和箱，包括一開口向上的罐體以及豎直設置在罐體中心的攪拌棒，所述罐體外側上端具有一進液口、一出液口以及一溢流口;罐體外側中下部具有一平入口，外側底部中心處具有一排污口，內側罐體壁上均布有四根豎直設置的擾流板;所述攪拌棒兩側具有固定板。本實用新型的優點在于：本實用新型一種廢水處理中和箱，罐體上開有不同功能的開口，設計合理;罐體上還具有防止攪拌棒晃動的固定板，使得攪拌棒的壽命更長，攪拌更均勻。

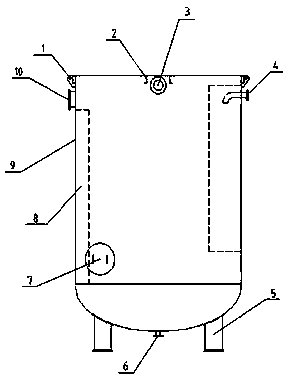

　　摘要附圖



　　權利要求書

　　1.一種廢水處理中和箱，其特征在于：包括一開口向上的罐體以及豎直設置在罐體中心的攪拌棒，所述罐體外側上端具有一進液口、一出液口以及一溢流口;罐體外側中下部具有一平入口，外側底部中心處具有一排污口，內側罐體壁上均布有四根豎直設置的擾流板;所述攪拌棒兩側具有固定板。

　　2.根據權利要求1所述的一種廢水處理中和箱，其特征在于：所述罐體底部均布有四個通氣裝置。

　　3.根據權利要求1所述的一種廢水處理中和箱，其特征在于：所述罐體外側具有防腐涂料。

　　4.根據權利要求1所述的一種廢水處理中和箱，其特征在于：所述罐體兩側具有兩個支耳。

　　說明書

　　一種廢水處理中和箱

　　技術領域

　　本實用新型涉及廢水處理領域，特別涉及一種廢水處理中和箱。

　　背景技術

　　廢水處理往往需要用到中和箱，中和箱的作用是使廢水在中和箱內部反應，廢水在中和箱內部反應時，容易發生反應不充分，未完全反應即產生沉淀等現象，所以需要攪拌棒來進行輔助反應，但是在中和箱內，攪拌棒攪拌時，容易產生左右搖晃。

　　實用新型內容

　　本實用新型要解決的技術問題是提供一種實現攪拌棒穩定攪拌的廢水處理中和箱。

　　為解決上述技術問題，本實用新型的技術方案為：一種廢水處理中和箱，其創新點在于：包括一開口向上的罐體以及豎直設置在罐體中心的攪拌棒，所述罐體外側上端具有一進液口、一出液口以及一溢流口;罐體外側中下部具有一平入口，外側底部中心處具有一排污口，內側罐體壁上均布有四根豎直設置的擾流板;所述攪拌棒兩側具有固定板。

　　進一步的，所述罐體底部均布有四個通氣裝置。

　　進一步的，所述罐體外側具有防腐涂料。

　　進一步的，所述罐體兩側具有兩個支耳。

　　本實用新型的優點在于：

　　(1)中和箱裝置具有攪拌器，攪拌器帶動液體轉動，會產生很大離心力和震動，經改進，設備內部焊接支撐加強槽鋼即固定板，并與平臺攪拌機支撐槽鋼相垂直，減少震動和加強;因攪拌器帶動液體轉動，設備內部增加擾流板，減少離心力。

　　(2)中和箱可以通過通氣孔進行通氣。

　　(3)由于接觸到的廢水大多是具有腐蝕性的液體，防腐涂料能夠部分抵擋廢水腐蝕。

　　(4)中和箱上部的支耳能夠方便中和箱的搬運。
