申請日2015.09.17

　　公開(公告)日2016.03.02

　　IPC分類號C02F9/14; C02F3/02; C02F103/24

　　摘要

　　一種新型皮革廢水處理系統，包括主控裝置、進水管、預曝氣池、一級生化池、二級生化池，其中進水管與預曝氣池相連通，進水管與預曝氣池之間設有細格柵，預曝氣池與設在其旁邊的第一廢水處理生物菌培養箱相連通;預曝氣池的出水管與一級生化池相連通，一級生化池與設在其旁邊的第二廢水處理生物菌培養箱相連通;一級生化池的出水管與二級生化池相連通，二級生化池與設在其旁邊的第三廢水處理生物菌培養箱相連通，二級生化池設有排水管。本實用新型具有如下優點：第一，系統簡單，操作簡便;第二，處理皮革廢水效率高;第三，投入化學藥劑量少，不產生二次污染;第四，產生的污泥量少，減少后期投入成本;第五，節能;第六，更換曝氣管方便。

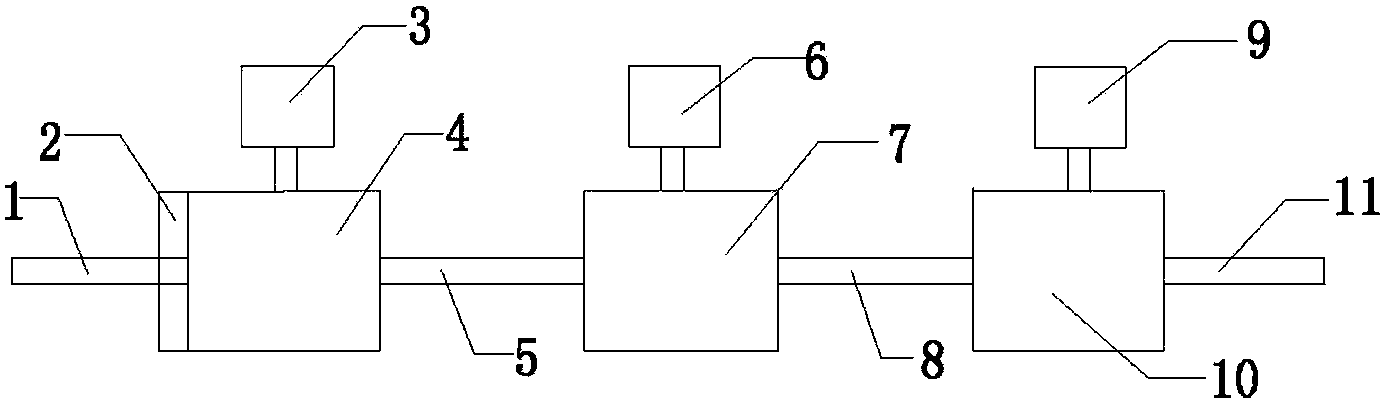

　　摘要附圖



　　權利要求書

　　1.一種新型皮革廢水處理系統，其特征在于：所述系統包括主控裝置、進水管、預曝氣池、一級生化池、二級生化池，其中進水管與預曝氣池相連通，進水管與預曝氣池之間設有細格柵，預曝氣池與設在其旁邊的第一廢水處理生物菌培養箱相連通;預曝氣池的出水管與一級生化池相連通，一級生化池與設在其旁邊的第二廢水處理生物菌培養箱相連通;一級生化池的出水管與二級生化池相連通，二級生化池與設在其旁邊的第三廢水處理生物菌培養箱相連通，二級生化池設有排水管;所述預曝氣池內設有DO(溶解氧)傳感器、曝氣裝置，曝氣裝置包括U型曝氣管，曝氣管安裝在預曝氣池內設有的曝氣管安裝槽內，所述曝氣管安裝槽也為U型結構;所述一級生化池、二級生化池內均設有溫度傳感器，底部均設有加熱裝置;主控裝置分別與DO 傳感器、曝氣裝置、溫度傳感器、加熱裝置電連接。

　　2.如權利要求1所述的一種新型皮革廢水處理系統，其特征在于：所述曝氣管為陶瓷制成的曝氣管。

　　3.如權利要求1所述的一種新型皮革廢水處理系統，其特征在于：所述曝氣管上均勻設有大于10個曝氣口。

　　4.如權利要求1所述的一種新型皮革廢水處理系統，其特征在于：所述曝氣管數量大于2個。

　　說明書

　　一種新型皮革廢水處理系統

　　技術領域

　　本實用新型涉及皮革廢水處理設備領域，特別是一種新型皮革廢水處理系統。

　　背景技術

　　皮革在生產過程中產生的皮革廢水，如果不加以處理，對環境污染影響非常大。其具有如下特點：第一水質水量波動大;第二可生化性好;第三懸浮物濃度高，易腐敗;第四廢水含鉻等有毒物質。目前的處理系統繁瑣、復雜，大量使用化學藥劑，容易產生二次污染，產生污泥量大，后續處理成本高，而且整體投入成本高。

　　實用新型內容

　　為了解決上述問題，使皮革廢水處理系統更加優化，本實用新型提供了一種處理皮革廢水效率高，不產生二次污染，成本低的新型皮革廢水處理系統。

　　一種新型皮革廢水處理系統，包括主控裝置、進水管、預曝氣池、一級生化池、二級生化池，其中進水管與預曝氣池相連通，進水管與預曝氣池之間設有細格柵，預曝氣池與設在其旁邊的第一廢水處理生物菌培養箱相連通;預曝氣池的出水管與一級生化池相連通，一級生化池與設在其旁邊的第二廢水處理生物菌培養箱相連通;一級生化池的出水管與二級生化池相連通，二級生化池與設在其旁邊的第三廢水處理生物菌培養箱相連通，二級生化池設有排水管;所述預曝氣池內設有DO(溶解氧)傳感器、曝氣裝置，曝氣裝置包括U型曝氣管，曝氣管安裝在預曝氣池內設有的曝氣管安裝槽內，所述曝氣管安裝槽也為U型結構;所述一級生化池、二級生化池內均設有溫度傳感器，底部均設有加熱裝置;主控裝置分別與DO傳感器、曝氣裝置、溫度傳感器、加熱裝置電連接。

　　進一步的，所述曝氣管為陶瓷制成的曝氣管，陶瓷化學性能穩定，不易與酸堿液體發生化學反應。

　　進一步的，所述曝氣管上均勻設有大于10個曝氣口。

　　進一步的，所述曝氣管數量大于2個。

　　本實用新型可通過主控裝置控制系統的曝氣速度，加熱溫度。使系統朝有利于廢水處理的方向發展，提供其效率。

　　本實用新型提供的一種新型皮革廢水處理系統與現有技術相比較具有如下優點：第一，系統簡單，操作簡便，用預曝氣池取代傳統工藝中的預處理池、沉淀池與調節池，簡化系統，操作簡便;第二，全過程采用高效的廢水處理生物菌，提高處理皮革廢水效率;第三，投入化學藥劑量少，不產生二次污染;第四，產生的污泥量少，減少后期投入成本;第五，節能，能根據具體DO含量，調整曝氣裝置曝氣速度;第六，更換曝氣管方便，不必將預曝氣池內的污水排干，就可更換。
