申請日2015.09.17

　　公開(公告)日2016.02.10

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及一種高鹽高濃度有機廢水處理系統，它包括混合組件、與所述混合組件相連接的電解組件、與所述電解組件相連接的第一沉淀組件、與所述第一沉淀組件相連接用于承接其第一上清液的微電解組件、與所述微電解組件相連接的第二沉淀組件、與所述第二沉淀組件相連接用于承接其第二上清液的脫鹽組件、與所述脫鹽組件相連接的厭氧組件以及與所述厭氧組件相連接的厭氧好氧處理組件。本實用新型高鹽高濃度有機廢水處理系統，通過將混合組件、電解組件、第一沉淀組件、微電解組件等部件依次組合使用，這樣能有效提高對污水中有機物和鹽類的去除效率，確保污水的達標排放。

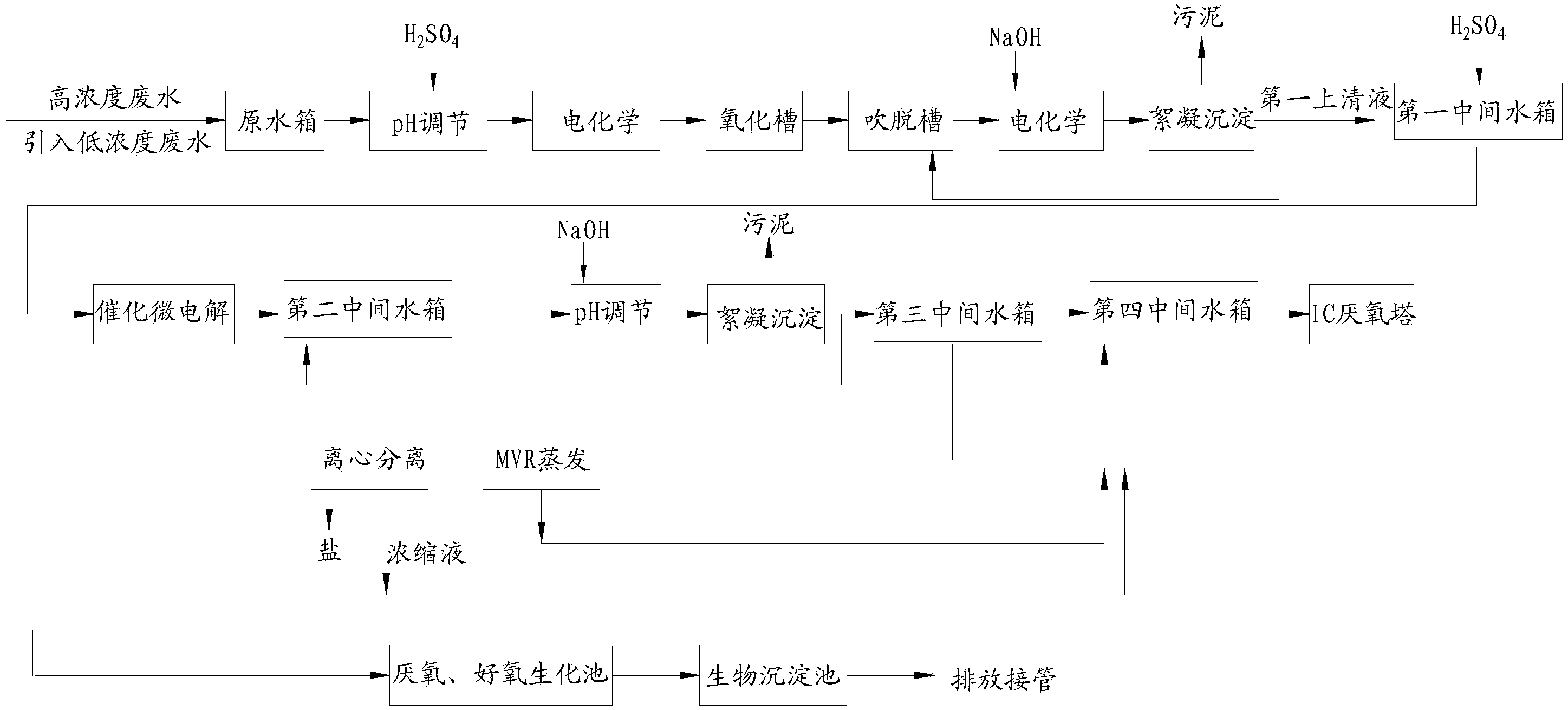

　　摘要附圖



　　權利要求書

　　1.一種高鹽高濃度有機廢水處理系統，其特征在于：它包括混合組件、與所述混合組件相連接的電解組件、與所述電解組件相連接的第一沉淀組件、與所述第一沉淀組件相連接用于承接其第一上清液的微電解組件、與所述微電解組件相連接的第二沉淀組件、與所述第二沉淀組件相連接用于承接其第二上清液的脫鹽組件、與所述脫鹽組件相連接的厭氧組件以及與所述厭氧組件相連接的厭氧好氧處理組件。

　　2.根據權利要求1所述高鹽高濃度有機廢水處理系統，其特征在于：它還包括與所述第一沉淀組件相連接用于抽取其底部污泥的第一壓濾機以及與所述第二沉淀組件相連接用于抽取其底部污泥的第二壓濾機。

　　3.根據權利要求1所述高鹽高濃度有機廢水處理系統，其特征在于：所述電解組件包括與所述混合組件相連接的電化學氧化槽、與所述電化學氧化槽底部相連通的循環冷卻塔、與所述電化學氧化槽上部相連通的第一氧化槽、用于向所述電化學氧化槽和所述第一氧化槽內加入雙氧水的第一加藥器、與所述氧化槽相連通的第一曝氣吹脫槽以及與所述第一曝氣吹脫槽相連通的中間水槽。

　　4.根據權利要求1所述高鹽高濃度有機廢水處理系統，其特征在于：所述微電解機構包括與所述第一沉淀組件相連通的第一中間水箱以及與所述第一中間水箱相連通的催化微電解塔。

　　5.根據權利要求4所述高鹽高濃度有機廢水處理系統，其特征在于：所述第一沉淀組件包括與所述中間水槽相連通的第二pH調節槽、與所述第二pH調節槽相連通的第一絮凝槽、用于向所述第一絮凝槽中添加堿液和絮凝劑的第三加藥器、與所述第一絮凝槽相連通的第一斜管沉淀池、與所述第一斜管沉淀池底部相連通用于收集其底部污泥的第一污泥濃縮槽;所述第二沉淀組件包括與所述催化微電解塔相連通的第二氧化槽、用于向所述第二氧化槽中添加雙氧水的第四加藥器、與所述第二氧化槽相連通的第二曝氣吹脫槽、與所述第二曝氣吹脫槽相連通的第二中間水箱、與所述第二中間水箱相連通的第三pH調節槽、與所述第三pH調節槽相連通的第二絮凝槽、與所述第二絮凝槽相連通的第二斜管沉淀槽、用于向所述第三pH調節槽和所述第二絮凝槽中添加化學藥品的第五加藥器以及與所述第五加藥器相連通的第三中間水箱。

　　說明書

　　一種高鹽高濃度有機廢水的處理系統

　　技術領域

　　本實用新型屬于污水處理設備，具體涉及一種高鹽高濃度有機廢水的處理系統。

　　背景技術

　　高濃度有機廢水一般是指由造紙、皮革、印染、化工、制藥及食品等行業排出的化學需氧量(COD)在2000mg/L以上的廢水;而高鹽廢水是指總含鹽質量分數至少1%的廢水，其主要來自化工廠及石油和天然氣的采集加工等，其產生途徑廣泛，水量也逐年增加。高鹽高濃度有機廢水是指既具有高濃度有機物又含有高濃度無機或有機鹽的污水，如果直接排放，會造成嚴重污染，對人類自身的健康也會構成嚴重的威脅;而且有機污染物，尤其是高濃度有機污染物，在水中存在時間長、遷移范圍廣，而且危害大、處理難度高;雖然無機鹽離子是微生物生長所必需的營養元素，在微生物的生長過程中起著促進酶反應，維持膜平衡和調節滲透壓的重要作用，但是若這些離子濃度過高，會對微生物產生抑制和毒害作用，主要表現：鹽濃度高、滲透壓高、微生物細胞脫水引起細胞原生質分離;鹽析作用使脫氫酶活性降低;氯離子高對細菌有毒害作用;鹽濃度高，廢水的密度增加，活性污泥易上浮流失，從而嚴重影響生物處理系統的凈化效果。因此，高鹽高濃度有機廢水的處理一直是環保領域的一個重要研究課題。

　　授權公告號為CN101628769B的中國發明專利公開了一種高濃度廢水處理裝置，它包括多個相連接的加熱室、分離室。使用該裝置處理高濃度廢水時需要消耗大量的水蒸氣，浪費能量;而且原先COD含量為91800mg/L的廢水經過該設備一次處理后COD降為3200mg/L，雖然COD含量大幅下降，但是仍不符合排放的標準;而且它也不適用于高鹽廢水的處理。

　　發明內容

　　本實用新型目的是為了克服現有技術的不足而提供一種高鹽高濃度有機廢水的處理系統。

　　為達到上述目的，本實用新型采用的技術方案是：一種高鹽高濃度有機廢水處理系統，它包括混合組件、與所述混合組件相連接的電解組件、與所述電解組件相連接的第一沉淀組件、與所述第一沉淀組件相連接用于承接其第一上清液的微電解組件、與所述微電解組件相連接的第二沉淀組件、與所述第二沉淀組件相連接用于承接其第二上清液的脫鹽組件、與所述脫鹽組件相連接的厭氧組件以及與所述厭氧組件相連接的厭氧好氧處理組件。

　　優化地，它還包括與所述第一沉淀組件相連接用于抽取其底部污泥的第一壓濾機以及與所述第二沉淀組件相連接用于抽取其底部污泥的第二壓濾機。

　　優化地，所述電解組件包括與所述混合組件相連接的電化學氧化槽、與所述電化學氧化槽底部相連通的循環冷卻塔、與所述電化學氧化槽上部相連通的第一氧化槽、用于向所述電化學氧化槽和所述第一氧化槽內加入雙氧水的第一加藥器、與所述氧化槽相連通的第一曝氣吹脫槽以及與所述第一曝氣吹脫槽相連通的中間水槽。

　　優化地，所述微電解機構包括與所述第一沉淀組件相連通的第一中間水箱以及與所述第一中間水箱相連通的催化微電解塔。

　　進一步地，所述第一沉淀組件包括與所述中間水槽相連通的第二pH調節槽、與所述第二pH調節槽相連通的第一絮凝槽、用于向所述第一絮凝槽中添加堿液和絮凝劑的第三加藥器、與所述第一絮凝槽相連通的第一斜管沉淀池、與所述第一斜管沉淀池底部相連通用于收集其底部污泥的第一污泥濃縮槽;所述第二沉淀組件包括與所述催化微電解塔相連通的第二氧化槽、用于向所述第二氧化槽中添加雙氧水的第四加藥器、與所述第二氧化槽相連通的第二曝氣吹脫槽、與所述第二曝氣吹脫槽相連通的第二中間水箱、與所述第二中間水箱相連通的第三pH調節槽、與所述第三pH調節槽相連通的第二絮凝槽、與所述第二絮凝槽相連通的第二斜管沉淀槽、用于向所述第三pH調節槽和所述第二絮凝槽中添加化學藥品的第五加藥器以及與所述第五加藥器相連通的第三中間水箱。

　　由于上述技術方案運用，本實用新型與現有技術相比具有下列優點：本實用新型高鹽高濃度有機廢水處理系統，通過將混合組件、電解組件、第一沉淀組件、微電解組件等部件依次組合使用，這樣能有效提高對污水中有機物和鹽類的去除效率，確保污水的達標排放
