申請日2015.11.05

　　公開(公告)日2016.02.17

　　IPC分類號C02F9/14

　　摘要

　　本發明屬于污水處理領域，公開了一種正滲透膜和厭氧膜并聯的廢水處理方法及裝置。預處理的廢水進入反應器(1)中，一部分廢水中的水在抽水泵(6)的作用下透過MF膜(2)，得到清潔的出水;另一部分廢水中的水透過FO膜(3)進入驅動模塊(9)稀釋驅動液;驅動液中的水透過RO膜(10)，獲得清潔的出水，濃縮后的驅動液經過回流泵(11)回流到驅動模塊(9)中重復利用。本發明的廢水處理方法和設備可處理不同來源和領域的廢水，具有廢水的廣泛適用性，出水穩定，出水水質好等優點。

　　權利要求書

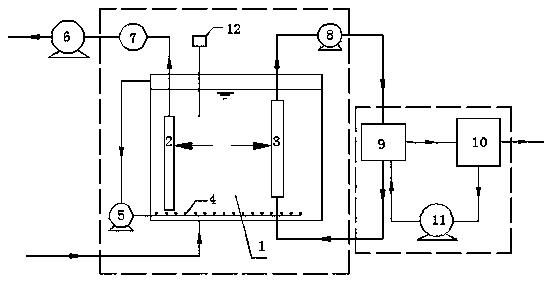

　　1.正滲透膜和厭氧膜并聯的廢水處理裝置，包括反應器(1)、MF膜(2)、FO膜(3)、RO膜(10)、驅動模塊(9)、回流泵(11)、循環泵(8)和抽水泵(6)，其特征在于，MF膜(2)和FO膜(3)設在反應器(1)內部，MF膜(2)和抽水泵(6)相連，F(xiàn)O膜(3)和RO膜(10)通過驅動模塊(9)相連，F(xiàn)O膜(3)經過循環泵(8)和驅動模塊(9)構成循環系統，驅動模塊(9)和RO膜(10)經過回流泵(11)構成循環系統;驅動模塊(9)內設有驅動液。

　　2.根據權利要求1所述的正滲透膜和厭氧膜并聯的廢水處理裝置，其特征在于，反應器(1)外部的氣泵(5)一端和反應器(1)底部的曝氣頭(4)、另一端和反應器(1)內液面的上方相連。

　　3.根據權利要求1所述的正滲透膜和厭氧膜并聯的廢水處理裝置，其特征在于，反應器(1)內的溶液和反應器(1)外部的電導率儀(12)相連。

　　4.根據權利要求1所述的正滲透膜和厭氧膜并聯的廢水處理裝置，其特征在于，所述驅動模塊(9)內的驅動液溶質為NaCl、KCl、NaNO3、K2SO4、NH4HCO3或Na3PO4中的至少一種。

　　5.根據權利要求4所述的正滲透膜和厭氧膜并聯的廢水處理裝置，其特征在于，驅動液為NaCl，濃度為0.5M。

　　6.根據權利要求1所述的正滲透膜和厭氧膜并聯的廢水處理裝置，其特征在于，F(xiàn)O膜(3)的材質為三乙酸纖維素或聚苯并咪唑。

　　7.根據權利要求1所述的正滲透膜和厭氧膜并聯的廢水處理裝置，其特征在于，MF膜(2)的材質為聚偏氟乙烯、聚醚砜或聚丙烯。

　　8.基于權利要求1所述的正滲透膜和厭氧膜并聯的廢水處理裝置的廢水處理方法，其特征在于，包括以下步驟：預處理的廢水進入反應器(1)中，一部分廢水中的水在抽水泵(6)的作用下透過MF膜(2)，得到清潔的出水;另一部分廢水中的水透過FO膜(3)進入驅動模塊(9)稀釋驅動液;驅動液中的水透過RO膜(10)，獲得清潔的出水，濃縮后的驅動液經過回流泵(11)回流到驅動模塊(9)中重復利用。

　　9.根據權利要求8所述的廢水處理方法，其特征在于，水力停留時間為6～7h，F(xiàn)O膜通量15～20L/(m2·h)，MF膜通量20～25L/(m2·h)。

　　10.根據權利要求8所述的廢水處理方法，其特征在于，反應器(1)內的廢水電導率小于5ms/cm。

　　說明書

　　正滲透膜和厭氧膜并聯的廢水處理方法及裝置

　　技術領域

　　本發明屬于污水處理領域，具體涉及一種正滲透膜和厭氧膜并聯的廢水處理方法及裝置。

　　背景技術

　　膜生物反應器(MBR)工藝作為一種新型的污水處理工藝，被廣泛地進行研究。其中厭氧膜生物工藝(AnMBR)由于其處理出水水質良好、污泥濃度高、裝置結構緊湊、管理操作方便、污泥停留時間延長、剩余污泥產量少等優點，越來越受到人們的關注。目前制約厭氧膜生物工藝和其他所有MBR工藝廣泛應用的瓶頸就是膜污染問題。膜污染不僅降低了水通量，而且大大增加了膜的清洗和更換頻率。

　　正滲透技術(FO)是采用選擇性滲透膜兩側滲透壓差作為驅動力的一種膜分離過程，由于具有低能耗、高回收率，低膜污染等優勢，正滲透技術近年得到了廣泛的關注。但是，正滲透技術存在驅動液反滲進系統的現象，驅動液中的溶質離子在濃度差作用下，會透過正滲透膜，到達廢水中，影響了系統的穩定性。不僅會影響反應器內的生物活性，而且會導致廢水的電導率上升，滲透膜兩側滲透壓差減小，從而減少了膜通量。

　　發明內容

　　本發明為了解決現有技術存在的驅動液反滲等問題，提供了一種正滲透膜和厭氧膜并聯的廢水處理方法及裝置，利用該裝置處理廢水可以實現穩定出水。

　　本發明采用以下技術方案：

　　正滲透膜和厭氧膜并聯的廢水處理裝置，包括反應器、MF膜(微濾膜)、FO膜(正滲透膜)、RO膜、驅動模塊、回流泵、循環泵和抽水泵，MF膜和FO膜設在反應器內部，MF膜通過壓力表和抽水泵相連，F(xiàn)O膜和RO膜通過驅動模塊相連，F(xiàn)O膜經過循環泵和驅動模塊構成循環系統，驅動模塊和RO膜經過回流泵構成循環系統;驅動模塊內設有驅動液。

　　本裝置一方面利用反應器進行厭氧生物降解，另一方面采用正滲透技術進一步提高凈水效果，而且采用了雙循環系統，使整個裝置的設置更加合理，最大程度的節省能源，利用自身能量循環再生。

　　作為優選，反應器外部的氣泵一端和反應器底部的曝氣頭、另一端和反應器內液面的上方相連。曝氣循環系統節約能源，廢物利用率高。

　　作為優選，反應器內的溶液和反應器外部的電導率儀相連。

　　作為優選，所述驅動模塊內的驅動液溶質為NaCl、KCl、NaNO3、K2SO4、NH4HCO3或Na3PO4中的至少一種。溶質離子滲透到廢水中的同時，控制FO出水流量和MF出水流量，這時部分高電導率廢水通過MF流出，反應器中廢水的電導率維持一種平衡狀態，從而保證了系統的穩定性。

　　當驅動液選擇為NaCl時，其濃度為0.5M出水效果最穩定。

　　FO膜材質可以為三乙酸纖維素(CTA)或聚苯并咪唑(PBI)。

　　MF膜材質可以為聚偏氟乙烯(PVDF)、聚醚砜(PES)或聚丙烯(PP)。

　　利用上述廢水處理裝置處理廢水的方法，包括以下步驟：預處理的廢水進入反應器中，一部分廢水中的水在抽水泵的作用下透過MF膜，得到清潔的出水;另一部分廢水中的水透過FO膜進入驅動模塊稀釋驅動液;驅動液中的水透過RO膜，獲得清潔的出水，濃縮后的驅動液經過回流泵回流到驅動模塊中重復利用。

　　本發明所述的預處理為現有混凝沉淀技術，目的為去除廢水中的SS及部分COD，便于減少后續裝置的膜污染。

　　上述過程中，RO膜截留下來的高濃度含鹽水，回流到驅動液容器內，通過驅動液的循環再生，維持驅動液濃度的穩定，繼續用于廢水處理。

　　在上述過程中，較優的工藝條件為：水力停留時間為6～7h，F(xiàn)O膜通量15～20L/(m2·h)，MF膜通量20～25L/(m2·h)。

　　反應器內的廢水電導率最好小于5ms/cm。本發明通過MF將一部分高電導率廢水用泵抽走，以此穩定裝置內廢水的電導率(5ms/cm以內)，從而保證正滲透膜兩端穩定的滲透壓。

　　本發明采用正滲透技術和厭氧膜生物技術并聯運行的方式，預處理后的廢水進入?yún)捬醴磻?yīng)器進行生物降解，一部分水在滲透壓的作用下，通過正滲透膜，到達驅動液中，另一部分水通過微濾膜，得到較為清潔的出水;然后采用反滲透技術對稀釋后的驅動液進行濃縮，獲得純化后的水，以及再生驅動液。
