申請日2015.11.05

　　公開(公告)日2016.02.24

　　IPC分類號D06B23/20; D06B3/02; D06B3/10; D06M11/34

　　摘要

　　本發明公開基于臭氧的印染行業染色、漂白、皂洗及廢水處理裝備，包括氧氣發生器、高濃度臭氧制取系統、初級臭氧混合器、水泵、高濃度臭氧水制取系統、臭氧氣體濃度檢測儀和臭氧水濃度檢測儀。本發明能由源頭減少污染物的使用，在染色的后處理皂洗工藝內使用臭氧脫色功能，能把紗線、織物等被染色物的浮色有效除去，使用被染色物的色牢度大幅提高，有效減少傳統染色工藝由于色牢度不好，需要增加皂洗次數的問題，能大幅降低皂洗用水、及能耗。本發明能把初級污水處理前移至染色機內處理，處理效率高，效果好，設備簡單，具有節水節助劑、減少污染物排放，自動化程度高，染色工藝效率高、質量好，穩定性高，運行安全可靠等特點。

　　權利要求書

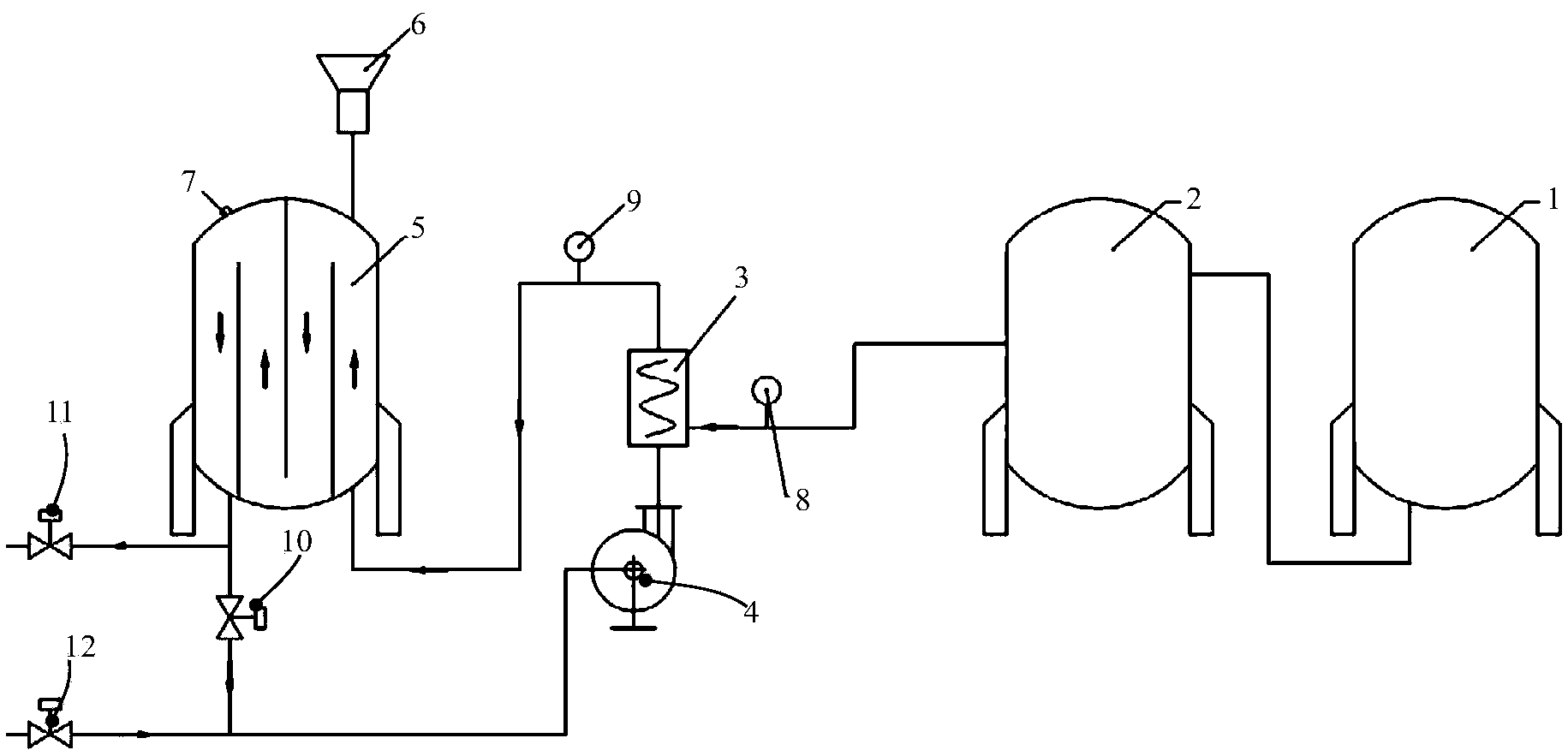

　　1.基于臭氧的印染行業染色、漂白、皂洗及廢水處理裝備，其特征在于包括氧氣發生器(1)、高濃度臭氧制取系統(2)、初級臭氧混合器(3)、水泵(4)、高濃度臭氧水制取系統(5)、臭氧氣體濃度檢測儀(8)、臭氧水濃度檢測儀(9)、預處理控制閥(10)、入口控制閥(11)、出口控制閥(12)，

　　所述氧氣發生器(1)的氧氣輸出端通過管道與高濃度臭氧制取系統(2)連接;所述高濃度臭氧制取系統利用氧氣作為基礎原料，通過化學法、電解法、紫外線法、輻照法或者無聲放電法產生設定濃度的臭氧氣體;所述臭氧氣體通過臭氧輸出管道進入初級臭氧混合器(3)，所臭氧輸出管道上設置有臭氧氣體濃度檢測儀(8)，如果臭氧濃度不符合要求，則通過控制系統調節高濃度臭氧制取系統(2)的參數，使得臭氧氣體濃度滿足要求;初級臭氧混合器(3)的液體出口與高濃度臭氧水制取系統(5)底部一側的液體進口通過管道連接，且管道上設有臭氧水濃度檢測儀(9);初級臭氧混合器(3)的液體進口通過管道與水泵(4)的一端連接;高濃度臭氧水制取系統(5)底部另一側的液體出口通過管道及預處理控制閥(10)與水泵(4)的另一端連接，預處理控制閥(10)與水泵(4)之間的管道上還設有出口控制閥(12)，高濃度臭氧水制取系統(5)底部另一側的液體出口還設有入口控制閥(11)。

　　2.根據權利要求1所述的基于臭氧的印染行業染色、漂白、皂洗及廢水處理裝備，其特征在于：高濃度臭氧水制取系統(5)的頂部還設有水位及液壓傳感器(7)，用于實時監測高濃度臭氧水制取系統(5)及其循環管路中的壓力。

　　3.根據權利要求1所述的基于臭氧的印染行業染色、漂白、皂洗及廢水處理裝備，其特征在于：高濃度臭氧水制取系統(5)的頂部還設有尾氣處理系統(6)，用于當印染污水處理完成后，開啟尾氣處理系統中的閥門，將高濃度臭氧水制取系統(5)中的臭氧氣體通過電熱分解的形式分解為氧氣排入空氣中。

　　4.根據權利要求1所述的基于臭氧的印染行業染色、漂白、皂洗及廢水處理裝備，其特征在于：所述入口控制閥(11)與印染設備的主泵出口連接，出口控制閥(12)與印染設備的缸底管連接。

　　5.根據權利要求1~4任一項所述的基于臭氧的印染行業染色、漂白、皂洗及廢水處理裝備，其特征在于：氧氣發生器(1)、水泵(4)、高濃度臭氧水制取系統(5)、臭氧氣體濃度檢測儀(8)、臭氧水濃度檢測儀(9)、預處理控制閥(10)、入口控制閥(11)、出口控制閥(12)均與控制系統連接并受控制系統控制。

　　6.根據權利要求1所述的基于臭氧的印染行業染色、漂白、皂洗及廢水處理裝備，其特征在于：初始狀態下，高濃度臭氧水制取系統(5)中注入水;在開始制取高濃度臭氧水時，連接在管路上的水泵(4)啟動，將高濃度臭氧水制取系統中的水抽取進入初級臭氧混合器(3)中，此時，高濃度臭氧制取系統(2)中的臭氧氣體噴射進入初級臭氧混合器(3)中，并融入水中;預處理控制閥(10)打開，使得臭氧與水的混合物循環進入高濃度臭氧水制取系統;在高濃度臭氧水制取系統(5)、初級臭氧混合器(3)、水泵(4)和預處理控制閥(10)的循環過程中，高濃度臭氧氣體持續融入臭氧水中;設置于管路上的臭氧水檢測儀(9)實時監測臭氧水中臭氧的濃度，當臭氧濃度滿足要求，通知控制系統停止臭氧水的預制進程;在制取高濃度臭氧水過程中，入口控制閥(11)和出口控制閥(12)處于關閉狀態;

　　當利用高濃度臭氧水對印染設備的染色、漂白、皂洗工藝污水或廢水進行處理時，關閉預處理控制閥(10)，開啟入口控制閥(11)和出口控制閥(12);啟動水泵(4)，啟動高濃度臭氧制取系統(2);高濃度臭氧水制取系統(5)中的高濃度臭氧水在水泵(4)的驅動下進入印染設備，并與印染設備中的印染污水或廢水進行混合反應，印染污水或廢水繼續循環;在臭氧水進入印染設備循環的過程中，高濃度臭氧持續進入初級臭氧混合器(3)。

　　說明書

　　基于臭氧的印染行業染色、漂白、皂洗及廢水處理裝備

　　技術領域

　　本發明涉及染色機械技術領域，具體涉及一種利用臭氧進行紗線或織物的染色、漂洗、皂洗工藝及廢水處理的設備。

　　背景技術

　　印染廢水的水質隨采用的纖維種類和加工工藝的不同而異，污染物組分差異很大。印染廢水一般具有污染物濃度高、種類多、含有毒有害成分及色度高等特點。一般印染廢水pH值為6~10，CODCr為400~1000mg/L，BOD5為100~400mg/L，SS為100~200mg/L，色度為100~400倍。印染廢水COD高,主要是加工生產中運用的大量助劑(滲透劑、助染劑等)95%以上滯留在印染混合廢水中,是造成COD濃度高的主要原因。在處理工藝技術上,由于染料廢水以有機物組成形式為主,理論上雖大部分可生化,但其水質BOD(生物需氧量)與COD比值一般較低,可生化而又不易生化。同時,曝氣池活性污泥對多變化的染料中間體廢水的馴化、適應也較難,影響生物降解能力。這些原因是印染廢水難以被有效降解,凈化后的水質COD值仍然偏高的癥結所在。國內大部分印染企業為提高COD去除率,通常采用增加絮凝和生化反應時間的技術方法,即所謂“生化再生化”、“絮凝再絮凝”,導致污水處理工程占地面積大,流程長,工程費用高,但處理效果仍難令人滿意。在上海、山東、遼寧等地,一些企業把并聯曝氣池改為串聯運行,生化處理效率有所提高,但污水凈化程度的提高還是相當有限的。提高COD去除率是印染廢水急待解決的關鍵難題之一。

　　印染廢水COD高,另一個原因是由于國產染料上染率較低,印染生產加工企業一般均或多或少超量投加,染色過程剩余染料較多,染色加工過程中10%~20%的染料排入廢水,不但造成資源浪費,也導致其單位產品產污量比發達國家多了近一倍,加劇了廢水污染程度。隨著染料工業的發展和印染加工技術的進步,染料結構的穩定性大為提高,將加大脫色處理的難度。我國紡織印染行業染色廢水處理多采用混凝沉淀、氣浮、砂濾等物化處理技術。對于廢水,不溶或難溶的染料微粒,通常用絮凝方法使之沉降,絮凝沉降時間相當快,一級混凝裝置基本滿足工藝要求。如不變更絮凝劑,二級、三級混凝有機物去除率就不會增加太多,第二、三級污水凈化程度下降,而運行費用卻要成倍的增加,處理效果不理想,經濟上不劃算。在實際工程中,一些企業從原理、設備、工藝及工程各方面考慮,把常用的物化法和固體吸附劑吸附、萃取、汽提、蒸餾、高溫深度氧化等化工工程物化法以及生物化學法多種方法組合起來應用,能收到一定效果,但方法復雜,生產運行管理困難,難以普遍推廣采用�；钚蕴课�附技術有相當效果,但由于國內活性炭再生困難,投資、能耗、運轉費較高,處理成本昂貴,處理費達每噸20多元,經濟上不合算也很難被企業運用到工業化生產中去。因此脫色也是目前我國印染廢水治理中普遍存在的一大難題。

　　為了解決上述問題，本發明提出了利用臭氧進行紗線或織物的染色、漂洗、皂洗工藝廢水處理的技術及設備，即是在染色后道工序加入臭氧O?污水處理功能，能把初級污水處理前移至染色機內處理，處理效率高，效果好，由于臭氧是目前世界公認的綠色強氧化劑，具有多種功能，尤其是能提高難降解有機物的生物降解度，臭氧既是氧化劑又是良好的脫色劑，臭氧及其產生的活潑自由基(·OH)使染料發色基團中的不飽和鍵斷裂，從而改變了原有分子結構和化學特性，達到了脫色和降解有機物的目的，其機理是染料顯色是由其發色基團引起的，如乙烯基,偶氮基,氧化偶氧基,羥基,硫酮,亞硝基,亞乙烯基等，這些發色基團都有不飽和鍵，通過臭氧氧化原子能組進所處理的物質中，改變原有物質的分子結構和性能，從而提高其生物降解度。漂染廢水中含有多種難降解的有機物，臭氧能使染料中所含的這些基團氧化分解，生成分子量較小的有機酸和醛類，使其失去發色能力。臭氧對各種染料的作用結果有所不同，對親水性染料脫色快、效果好;對疏水性染料脫色速度慢、效果稍差。漂染廢水經臭氧技術預處理后，提高了難降解有機物的生物降解度，并去除了絕大部分色度，使后續的生化處理達到最佳效果。

　　發明內容

　　為了解決上述問題，本發明提出了一種基于臭氧的紗線或織物的染色、漂洗、皂洗工藝廢水處理技術及設備。應用本項新技術的染整裝備，在紗線、織物紗線、織物染色工藝流程中加入臭氧O?清洗功能，能大大減低漂洗所用的助劑，由源頭減少污染物的使用，在染色的后處理皂洗工藝內使用臭氧脫色功能，能把紗線、織物等被染色物的浮色有效除去，使用被染色物的色牢度大幅提高，有效減少傳統染色工藝由于色牢度不好，需要增加皂洗次數的問題，能大幅降低皂洗用水、及能耗，在染色后道工序加入臭氧污水處理功能，能把初級污水處理前移至染色機內處理，處理效率高，效果好。

　　本發明提供了基于臭氧的印染行業染色、漂白、皂洗及廢水處理裝備，其至少通過如下技術方案之一實現。

　　基于臭氧的印染行業染色、漂白、皂洗及廢水處理裝備，包括氧氣發生器、高濃度臭氧制取系統、初級臭氧混合器、水泵、高濃度臭氧水制取系統、臭氧氣體濃度檢測儀、臭氧水濃度檢測儀、預處理控制閥、入口控制閥、出口控制閥，

　　所述氧氣發生器的氧氣輸出端通過管道與高濃度臭氧制取系統連接;所述高濃度臭氧制取系統利用氧氣作為基礎原料，通過化學法、電解法、紫外線法、輻照法或者無聲放電法產生設定濃度的臭氧氣體;所述臭氧氣體通過臭氧輸出管道進入初級臭氧混合器，所臭氧輸出管道上設置有臭氧氣體濃度檢測儀，如果臭氧濃度不符合要求，則通過控制系統(圖中省略，可以用染色機的控制系統)調節高濃度臭氧制取系統的參數，使得臭氧氣體濃度滿足要求;初級臭氧混合器的液體出口與高濃度臭氧水制取系統底部一側的液體進口通過管道連接，且管道上設有臭氧水濃度檢測儀;初級臭氧混合器的液體進口通過管道與水泵的一端連接;高濃度臭氧水制取系統底部另一側的液體出口通過管道及預處理控制閥與水泵的另一端連接，預處理控制閥與水泵之間的管道上還設有出口控制閥，高濃度臭氧水制取系統底部另一側的液體出口還設有入口控制閥。

　　進一步地，高濃度臭氧水制取系統的頂部還設有水位及液壓傳感器，用于實時監測高濃度臭氧水制取系統及其循環管路中的壓力，避免高濃度臭氧泄露污染環境。

　　進一步地，高濃度臭氧水制取系統的頂部還設有尾氣處理系統，用于當印染污水處理完成后，開啟尾氣處理系統中的閥門，將高濃度臭氧水制取系統中的臭氧氣體通過電熱分解的形式分解為氧氣排入空氣中。

　　進一步地，所述入口控制閥與印染設備(染色機/染紗機)的主泵出口連接，出口控制閥與印染設備的缸底管連接。

　　進一步地，氧氣發生器、水泵、高濃度臭氧水制取系統、臭氧氣體濃度檢測儀、臭氧水濃度檢測儀、預處理控制閥、入口控制閥、出口控制閥均與控制系統(圖中省略，可以用染整設備的控制系統)連接并受控制系統控制。

　　進一步地，初始狀態下，高濃度臭氧水制取系統中注入水;在開始制取高濃度臭氧水時，連接在管路上的水泵啟動，將高濃度臭氧水制取系統中的水抽取進入初級臭氧混合器中，此時，高濃度臭氧制取系統中的臭氧氣體噴射進入初級臭氧混合器中，并融入水中;預處理控制閥打開，使得臭氧與水的混合物循環進入高濃度臭氧水制取系統;在高濃度臭氧水制取系統、初級臭氧混合器、水泵和預處理控制閥的循環過程中，高濃度臭氧氣體持續融入臭氧水中;設置于管路上的臭氧水檢測儀實時監測臭氧水中臭氧的濃度，當臭氧濃度滿足要求，通知控制系統(未畫出)停止臭氧水的預制進程;在制取高濃度臭氧水過程中，入口控制閥和出口控制閥處于關閉狀態;

　　當利用高濃度臭氧水對印染設備的染色、漂白、皂洗工藝污水或廢水進行處理時，關閉預處理控制閥，開啟入口控制閥和出口控制閥;啟動水泵，啟動高濃度臭氧制取系統;高濃度臭氧水制取系統中的高濃度臭氧水在水泵的驅動下進入印染設備，并與印染設備中的印染污水或廢水進行混合反應，印染污水或廢水繼續循環;在臭氧水進入印染設備循環的過程中，高濃度臭氧持續進入初級臭氧混合器。

　　相對于現有技術，本發明具有以下優點：

　　本發明的結構和方法設計巧妙，在紗線、織物染色工藝流程中加入臭氧清洗功能，能大大減低漂洗所用的助劑由源頭減少污染物的使用，在染色的后處理皂洗工藝內使用臭氧脫色功能，能把紗線、織物等被染色物的浮色有效除去，使被染色物的色牢度大幅提高，有效減少傳統染色工藝由于色牢度不好，需要增加皂洗次數的問題，能大幅降低皂洗用水及能耗。能把初級污水處理前移至染色機(染紗機)內處理，處理效率高，效果好，設備簡單。本發明具有節水節助劑、減少污染物排放，自動化程度高，染色工藝效率高、質量好，穩定性高，運行安全可靠等特點。
