申請日2015.09.17

　　公開(公告)日2016.03.30

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及污水處理設備技術領域，尤其是一種無電力地埋式生活污水處理設備;所述生活污水處理設備分為地表部分和地下部分，所述地表部分為曝氣裝置，所述曝氣裝置由儲氣罐和風機構成;所述地下部分為一個一體化的反應池，所述反應池內通過分隔板分為初沉池、接觸氧化池、二沉池、污泥池和消毒池五個區間，每個區間上都有人孔，所述氧化池內有生物填料，所述反應池上安裝有污水進水管和出水管。通過以上設置，本實用新型占地面積小，集成化程度高，無需電力使用，十分適合在廣大農村、小城鎮地區中的生活污水處理使用。

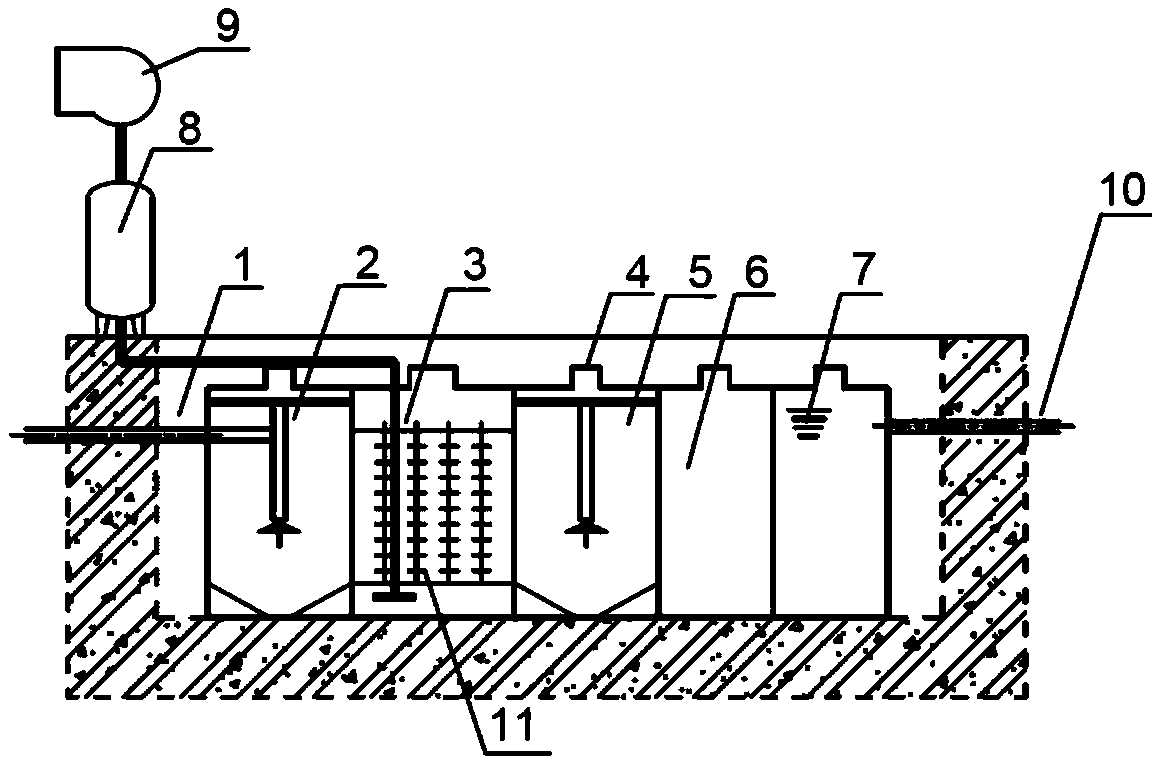

　　摘要附圖



　　權利要求書

　　1.一種無電力的地埋式生活污水處理設備，其特征在于：所述生活污水處理設備分為地表部分和地下部分，所述地表部分為曝氣裝置，所述曝氣裝置由儲氣罐和風機構成;所述地下部分為一個一體化的反應池，所述反應池內通過分隔板分為初沉池、接觸氧化池、二沉池、污泥池和消毒池五個區間，每個區間上都有人孔，所述氧化池內有生物填料，所述反應池上安裝有污水進水管和出水管。

　　2.根據權利要求1所述的一種無電力的地埋式生活污水處理設備，其特征在于：所述氧化池上方設有與儲氣罐相通的通風管，所述通風管插入氧化池底部。

　　3.根據權利要求2所述的一種無電力的地埋式生活污水處理設備，其特征在于：所述通風管深入接觸氧化池的一端連接有倒錐形排氣罩。

　　4.根據權利要求1所述的一種無電力的地埋式生活污水處理設備，其特征在于：所述初沉池底部設排污管通至污泥池，初沉池與接觸氧化池的隔板上設有溢水口。

　　5.根據權利要求1所述的一種無電力的地埋式生活污水處理設備，其特征在于：所述污水進水管位于初沉池的上端。

　　6.根據權利要求1所述的一種無電力的地埋式生活污水處理設備，其特征在于：所述出水管安裝在消毒池池底。

　　說明書

　　一種無電力地埋式生活污水處理設備

　　技術領域

　　本實用新型涉及污水處理設備技術領域，尤其是一種無電力地埋式生活污水處理設備。

　　背景技術

　　隨著人口的增長和社會經濟的迅速發展，對大自然的污染愈來愈受到人類的重視，關于水污染的話題不斷被提起，主要表現為自然水體污染和富營養化的加重，特別是對于城市排水管網不能覆蓋的生活小區、經濟發展相對落后的廣大農村、小城鎮地區，生活污水不易集中處理，且大多數居民住戶、村屯農戶的生活污水都不經處理或只經化糞池簡單處理就直接排放，使得對環境造成極大危害，因此，處理生活污水設施的建設已經成為城市基礎設施的重要內容，是當前環境保護必須盡快解決的重要問題。在總結國內外生活污水處理裝置的運行經驗的基礎上，設計出一種可地埋設置的成套有機廢水處理裝置，為小規模生活污水的處理開辟了一條新的途徑，已成為常見的生活污水處理方式,現有地埋式生活污水處理技術：

　　中國專利CN201510012878地埋式生活污水處理器，其特征在于，間隔板將箱體的內部間隔為厭氧池和好氧MBR膜池，在好氧MBR膜池的內部設有MBR膜組件，風機、反清洗泵和清水泵設在好氧MBR膜池的上部。

　　中國專利CN201510011994新型地埋式生活污水處理器，箱體的內部通過間隔板間隔為水解酸化池、厭氧池和好氧MBR膜池，在好氧MBR膜池內部設有MBR膜組件，風機、反清洗泵和清水泵設在好氧MBR膜池的上方，所述風機通過管道分別與設在水解酸化池和好氧MBR膜池底部的曝氣管相連接。

　　中國專利CN201420257657地埋式生活污水處理系統，包括格柵調節池、生物接觸氧化池、混凝反應池、沉淀池、污泥濃縮池、消毒裝置、風機、液位控制設備。污水進入化糞池，其大顆粒、可沉固體及漂浮物被攔截，出水進入格柵調節池，由污水泵提升至生物接觸氧化池，進行好氧生物處理，在充氧曝氣和生物膜的作用下，有機物降解為二氧化碳和水，出水進入沉淀池泥水分離后，處理水排出，污泥由泥漿泵提升至污泥池，而上清液返回調節池再處理。

　　地埋式生活污水處理由于其可埋入地表下的特性，設備上方地表可作為綠化或其他用地，不需要建房及采暖和保溫，同時地埋式污水裝置亦能將噪聲和臭氣對附近居民的影響減輕到最低，全自動控制，操作簡單，維修方便，適用范圍廣，處理效果好。但是，在接觸氧化池中，待處理的廢水經充氧，才能進行好氧生物反應，去除污染物，此時地表的空氣無法進入深埋地下的池內，則需要采用鼓風曝氣方式。該方式需配備動力電源和一定的運行費用，因而在不能保證電力供應的地方和經濟條件相對落后的偏遠農村山區，無法正常運行使用。

　　發明內容

　　本實用新型要解決的技術問題是：克服現有技術中的不足，提供一種占地少、噪音小、無氣味的無電力的地埋式生活污水處理設備。

　　為解決上述技術問題，本實用新型采用的技術方案如下：

　　一種無電力的地埋式生活污水處理設備，所述生活污水處理設備分為地表部分和地下部分，所述地表部分為曝氣裝置，所述曝氣裝置由儲氣罐和風機構成;所述地下部分為一個一體化的反應池，所述反應池內通過分隔板分為初沉池、接觸氧化池、二沉池、污泥池和消毒池五個區間，每個區間上都有人孔，所述氧化池內有生物填料，所述反應池上安裝有污水進水管和出水管。

　　進一步的，所述氧化池上方設有與儲氣罐相通的通風管，所述通風管插入氧化池底部。

　　進一步的，所述通風管深入接觸氧化池的一端連接有倒錐形排氣罩。

　　進一步的，所述初沉池底部設排污管通至污泥池，初沉池與接觸氧化池的隔板上設有溢水口。

　　進一步的，所述污水進水管位于初沉池的上端。

　　進一步的，所述出水管安裝在消毒池池底。

　　采用本實用新型的技術方案的有益效果是：本發明的生活污水處理設備分為地表部分和地下部分，地表部分為曝氣裝置，曝氣裝置由儲氣罐和風機構成;地下部分為一個一體化的反應池，反應池內通過分隔板分為初沉池、接觸氧化池、二沉池、污泥池和消毒池五個區間，每個區間上都有人孔，氧化池內由生物填料，反應池上安裝有污水進水管和出水管。通過以上設置，本發明占地面積小，集成化程度高，無需電力使用，十分適合在廣大農村、小城鎮地區中的生活污水處理使用。
