申請日2015.09.17

　　公開(公告)日2016.04.20

　　IPC分類號C02F1/24; C02F1/52; C02F1/56; C02F103/28

　　摘要

　　本實用新型涉及水處理技術領域,具體是涉及一種用于紙機白水處理的淺層氣浮裝置，包括驅動電機、內筒、外筒、筒體、刮渣裝置、刮泥裝置、配水槽、集水管以及出水管，所述集水管及所述出水管連接在所述外筒上，所述驅動電機與所述內筒連接，所述外筒套置在所述內筒上，所述配水槽與所述刮渣裝置設于所述內筒的上端，所述刮泥裝置設于所述內筒的下端，所述內筒底部連接有一混合腔，所述混合腔分別連通污水進水管與溶氣進水管，所述污水進水管外接一污水泵，所述污水進水管上設有一PAC添加管，所述溶氣進水管外接一溶氣泵，所述溶氣進水管上設有一PAM添加管。本實用新型用于處理紙機白水中的膠粘物，產生絮凝物并分離排出。

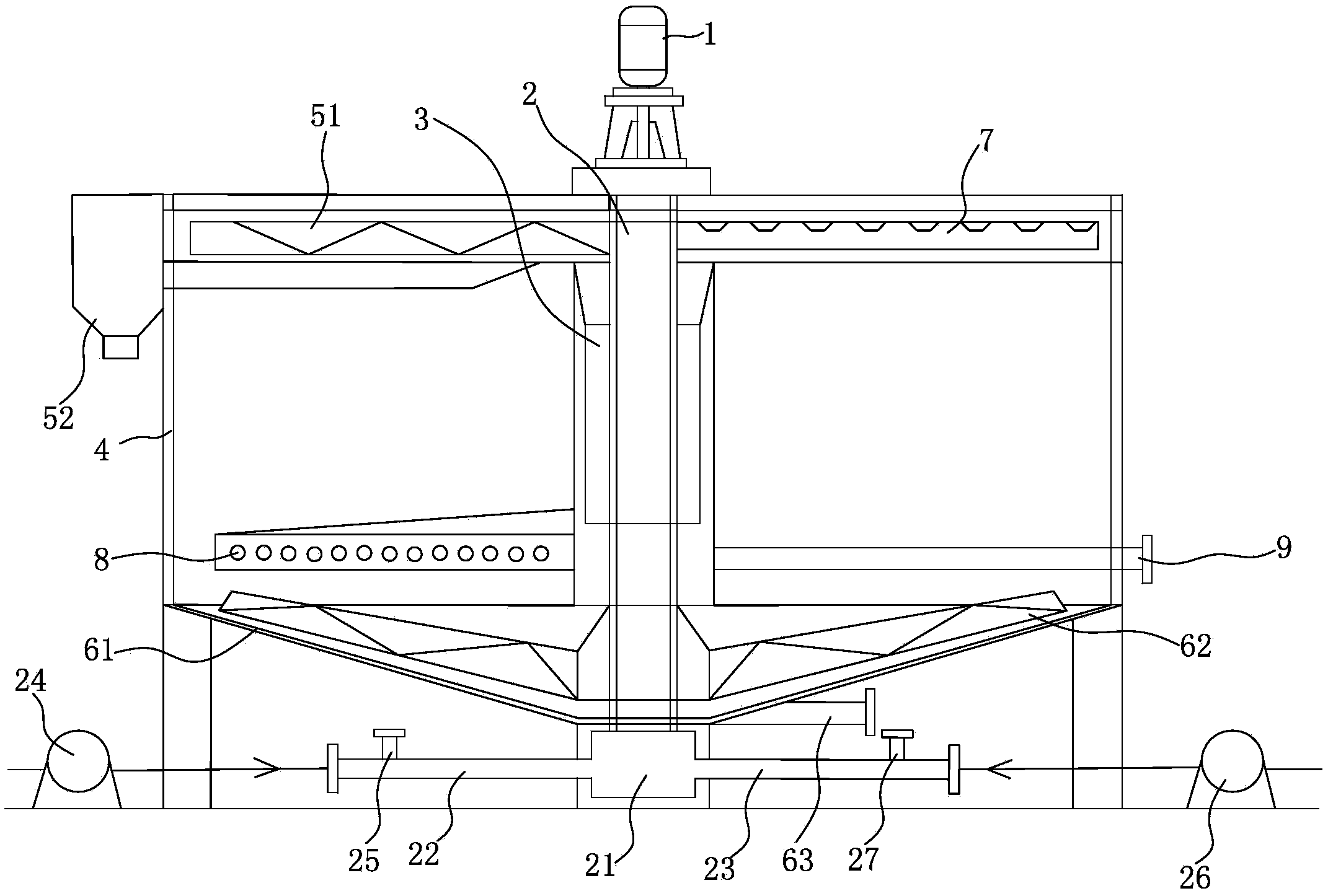

　　摘要附圖



　　權利要求書

　　1.一種用于紙機白水處理的淺層氣浮裝置，包括驅動電機、內筒、外筒、筒體、刮渣裝置、刮泥裝置、配水槽、集水管以及出水管，所述集水管及所述出水管連接在所述外筒上，所述出水管延伸出所述筒體外，其特征在于：所述驅動電機與所述內筒連接，所述外筒套置在所述內筒上，所述內筒安裝在所述筒體的中心位置，所述配水槽與所述刮渣裝置設于所述內筒的上端，所述刮泥裝置設于所述內筒的下端，所述內筒底部連接有一混合腔，所述混合腔分別連通污水進水管與溶氣進水管，所述污水進水管外接一污水泵，所述污水進水管上設有一PAC添加管，所述溶氣進水管外接一溶氣泵，所述溶氣進水管上設有一PAM添加管。

　　2.如權利要求1所述的用于紙機白水處理的淺層氣浮裝置，其特征在于：所述刮渣裝置包括刮渣板以及設于所述筒體外的集料斗。

　　3.如權利要求2所述的用于紙機白水處理的淺層氣浮裝置，其特征在于：所述刮泥裝置包括有泥斗、刮泥板以及排泥管，所述刮泥板設于所述泥斗內，所述排泥管連接在泥斗上并延伸出所述筒體外。

　　說明書

　　一種用于紙機白水處理的淺層氣浮裝置

　　技術領域

　　本實用新型涉及水處理技術領域,具體是涉及一種用于紙機白水處理的淺層氣浮裝置。

　　背景技術

　　隨著人類環保意識的增強，造紙技術對廢紙的利用率越來越高，以廢紙為原料的漿料的比重逐漸增大,由于廢紙中所含有的膠粘物對造紙過程以及最終成品的紙頁均有較大的影響，為了去除廢紙的膠粘物(例如廢紙中的壓敏物、熱熔物、涂布膠粘物、施膠劑和油墨殘留物等)，現有技術主要通過在漿料制備過程中加入膠粘物控制劑以及依靠熱分散將膠粘物分散為較小顆粒的方式來去除膠粘物。但是，由于紙機的白水是封閉循環且被重復使用的，隨著生產時間的延長，白水中的膠粘物會逐漸地累積并且會越來越多。

　　而在處理紙機白水的過程中，通常需要運用到淺層氣浮技術，采用溶氣氣浮原理，在待處理的水中通入部分溶氣水，利用溶氣水中釋放出的微小氣泡，將水中的懸浮物或油浮出水面，從而達到固液分離之目的，淺層氣浮廣泛應用于給水凈化、生活污水、工業廢水處理。

　　如授權公告日為2011年12月14日的中國專利CN202072970U提供的一種用于去除紙機白水中的膠粘物的裝置，參考圖1,包括有網下白水池1’以及機外白水池2’，網下白水池1’與機外白水池2’之間裝設有淺層氣浮裝置3’，淺層氣浮裝置3’的清水出口通過輸漿管道與機外白水池2’的進水口連接，網下白水池1’與淺層氣浮裝置3’之間裝設有提升泵4’，網下白水池1’的出水口、提升泵4’以及淺層氣浮裝置3’的原水進口通過輸漿管道依次連接，機外白水池2’與網下白水池1’之間直接連設有用于引導機外白水池2’的白水循環回流至網下白水池1’的循環回流通道5’;網下白水池1’與淺層氣浮裝置3’之間還裝設有用于向淺層氣浮裝置3’的原水進口的前側輸漿管道中添加絮凝藥劑的絮凝藥劑添加裝置，絮凝藥劑添加裝置包括有PAC添加裝置6’以及PAM添加裝置7’，PAC添加裝置6’裝設于連接提升泵4’與網下白水池1’的出水口的輸漿管道上，PAM添加裝置7’裝設于連接提升泵4’與淺層氣浮裝置3’的原水進口的輸漿管道上。該技術方案所述網下白水池1’中的白水經提升泵4’輸送至淺層氣浮裝置3’中進行處理，處理后水經由機外白水池2’并通過循環回流通道5’回流至網下白水池1’中。該技術方案在裝置布局上不夠緊湊,并且對于白水在處理時產生的較重的沉淀物的處理效果不佳。

　　實用新型內容

　　本實用新型為解決上述技術問題而提供了一種集成度高、效果更好的用于紙機白水處理的淺層氣浮裝置。

　　為解決上述技術問題，本實用新型提供的一種用于紙機白水處理的淺層氣浮裝置，包括驅動電機、內筒、外筒、筒體、刮渣裝置、刮泥裝置、配水槽、集水管以及出水管，所述集水管及所述出水管連接在所述外筒上，所述出水管延伸出所述筒體外，所述驅動電機與所述內筒連接，所述外筒套置在所述內筒上，所述內筒安裝在所述筒體的中心位置，所述配水槽與所述刮渣裝置設于所述內筒的上端，所述刮泥裝置設于所述內筒的下端，所述內筒底部連接有一混合腔，所述混合腔分別連通污水進水管與溶氣進水管，所述污水進水管外接一污水泵，所述污水進水管上設有一PAC添加管，所述溶氣進水管外接一溶氣泵，所述溶氣進水管上設有一PAM添加管。

　　優選的，所述刮渣裝置包括刮渣板以及設于所述筒體外的集料斗。

　　優選的，所述刮泥裝置包括有泥斗、刮泥板以及排泥管，所述刮泥板設于所述泥斗內，所述排泥管連接在泥斗上并延伸出所述筒體外。

　　通過采用上述的技術方案，本實用新型的有益效果是：通過增設一混合腔增大絮凝劑與污水的混合空間，提高整體的混合效果;同時對污水外接污水泵，與溶氣水泵相配合，加快兩端水的流速，提高整機的工作效率，并將絮凝劑添加管設置在氣浮裝置內，整機的集成度較高;且在膠粘物充分絮凝后在筒體上、下兩端的懸浮物、沉淀物分設刮渣裝置及刮泥裝置將其分別排出機體外，使用效果更好。
