申請日2015.09.17
公開(公告)日2017.08.01
IPC分類號C02F9/14
摘要
本發明公開一種新型臭氧‑生物活性炭一體化廢水深度處理方法，包括如下步驟：S1將廢水注入臭氧接觸氧化區，并通過布?xì)庋b置從底部向反應區內均勻投加臭氧氣體，臭氧氣體與廢水發生氧化反應;S2將未反應的臭氧氣體和廢水送入臭氧催化氧化反應區，利用顆�；钚蕴控�(fù)載TiO2催化劑使臭氧與水中污染物進行臭氧催化氧化，進一步消耗向廢水中所投加的臭氧氣體;S3將經過臭氧催化氧化后的廢水、臭氧尾氣以及催化劑送入三相分離區，臭氧尾氣通過尾氣收集裝置排出系統，催化劑沉入催化氧化區重復利用，富含溶解氧的廢水則進入生物活性炭反應區。
摘要附圖
權利要求書
1.一種臭氧-生物活性炭一體化廢水深度處理裝置，其特征在于：包括臭氧氧化反應區(Ⅰ)、臭氧催化氧化區(Ⅱ)、三相分離區(Ⅲ)和生物活性炭反應區(Ⅳ);所述的廢水深度處理裝置從下向上依次為臭氧氧化反應區(Ⅰ)、臭氧催化氧化區(Ⅱ)、三相分離區(Ⅲ)和生物活性炭反應區(Ⅳ)相互連接;
所述的臭氧氧化反應區(Ⅰ)上設置有計量裝置(1)、布水系統(2)、臭氧發生器(3)和微孔曝氣系統(4);
所述的臭氧催化氧化區(Ⅱ)上填充有顆粒活性炭負載TiO2催化劑;
所述的臭氧氧化反應區(Ⅰ)與臭氧催化氧化區(Ⅱ)之間通過帶長柄濾頭的穿孔分隔板(5)隔離;
所述的三相分離區(Ⅲ)上設置有導流器(6)、尾氣收集器(9)和臭氧破壞器(10);
所述的臭氧催化氧化區(Ⅱ)與三相分離區(Ⅲ)通過導流器(6)隔離;
所述的生物活性炭反應區(Ⅳ)上設置集水堰(8)，生物活性炭反應區(Ⅳ)內部填充有活性炭和微生物;
所述的三相分離區(Ⅲ)與生物活性炭反應區(Ⅳ)之間通過穿孔分隔板(7)隔離;所述的尾氣收集器(9)穿過生物活性炭反 應區(Ⅳ)，從生物活性炭反應區(Ⅳ)頂部與臭氧破壞器(10)連接;
廢水經過所述的計量裝置(1)進入處理裝置底部的布水系統(2)，同時臭氧氣體由臭氧發生器(3)產生通過微孔曝氣系統(4)均勻投加至廢水中，在臭氧氧化反應區(Ⅰ)內廢水和臭氧進行氧化反應;隨后氣水混合物通過帶長柄濾頭的穿孔分隔板(5)進入臭氧催化氧化區(Ⅱ)，在催化劑作用下，未反應的臭氧氣體進一步氧化廢水中的污染物;隨后，臭氧尾氣、催化劑和處理水進入三相分離區Ⅲ，導流器(6)防止氣泡進入后續處理流程，通過尾氣收集器(9)將臭氧尾氣收集并輸送至臭氧破壞器(10)處理尾氣中殘留的臭氧氣體，隨后將尾氣排放;催化劑在分離區內沉淀下來，處理水則通過穿孔分隔板(7)進入生物活性炭反應區(Ⅳ)，在活性炭和微生物的雙重作用下使廢水中的污染物得到徹底去除，處理后的水經過集水堰(8)收集后排出裝置進行回用。
2.根據權利要求1所述的一種臭氧-生物活性炭一體化廢水深度處理裝置，其特征在于：所述的生物活性炭反應區(Ⅳ)上設置有反沖洗水泵(11)和反沖洗布水系統(12)，當生物活性炭反應區(Ⅳ)內的生物活性炭床發生阻塞時，利用反沖洗水泵(11)將反洗水送入反沖洗布水系統(12)，對碳床進行反洗。
說明書
一種臭氧-生物活性炭一體化廢水深度處理方法與裝置
技術領域
本發明涉及的是一種低濃度、難降解有機廢水的快速處理技術，特別涉及一種結合物化-生化處理為一體的臭氧-生物活性炭廢水深度處理技術。
背景技術
目前，工業廢水及城市生活污水中污染物的種類日益增多，成分更加復雜。這些污廢水經過常規的生化法處理后，雖然處理水水質得到很大改善，但是原水中種類繁多的難降解有機物，如烷基苯磺酸、氯苯酚、農藥、多氯聯苯、多環芳烴、硝基芳烴化合物、染料等處理效率不高，出水中仍有大量殘留，會對環境和人類造成潛在危害。
以此同時，我國是一個水資源嚴重短缺的國家。在全國660多個城市中，有400多個城市缺水，其中108個為嚴重缺水城市。隨著工業化和城市化的急速發展，資源型和水質型雙重缺水特征凸現，已成為制約我國經濟社會可持續發展的重大瓶頸。為了應對水資源供需日益尖銳的矛盾，按照傳統的開源節流方式已難以解決水資源短缺的根本問題。因此，開發利用非常規水資源顯得非常緊迫。城市污水再生利用是開源節流、減輕水體污染、改善生態環境、緩解水資源供需矛盾和促進城市經濟社會可持續發展的有效途徑。
為有效解決再生水中難降解有機物的危害，國內外研究者開展了大量的實驗研究，利用臭氧生物活性炭工藝對污廢水進行深度處理，取得了良好的處理效果。在傳統的臭氧生物活性炭工藝中，由于臭氧氧化與生物活性炭分開設置，要獲得理想的臭氧氧化效果，可以通過兩種途徑：增加臭氧投加量或者延長臭氧與污廢水的接觸氧化時間。臭氧投加量的增加意味著運行成本的上升，接觸氧化時間的延長代表著工程建設投資的增加。如何在較短的接 觸氧化時間內充分利用定量的臭氧氣體，是提高臭氧生物活性炭工藝處理效果和推廣該技術工程應用的關鍵所在。傳統的臭氧生物活性炭工藝在該方面存在固有的缺陷，因此，建立基于快速、高效臭氧利用技術的臭氧生物活性炭處理方法具有重要的現實意義。
發明內容
為了克服上述現有技術的不足，本發明旨在提供一種基于高效臭氧接觸氧化技術的新型臭氧-生物活性炭一體化廢水深度處理方法，應用臭氧氧化技術、顆�；钚蕴控�(fù)載納米TiO2催化氧化技術以及生物活性炭工藝，并結合三相分離技術，在大幅提高臭氧利用效率、改善處理水水質的同時降低了廢水的處理成本，該方法操作簡便，運行安全。

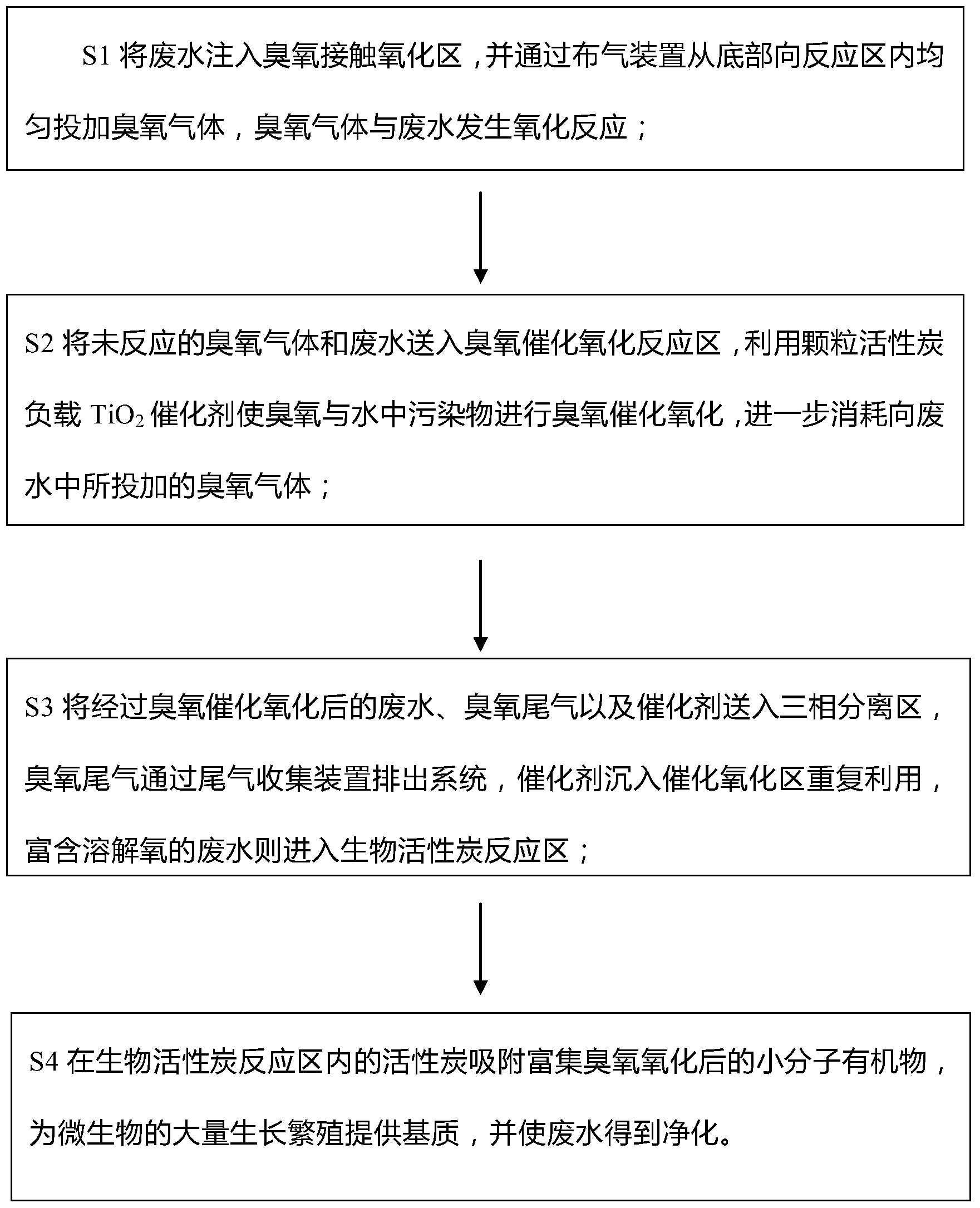

為了實現上述目的，本發明采用的技術方案是：一種新型臭氧-生物活性炭一體化廢水深度處理方法，包括如下步驟：
S1將廢水注入臭氧接觸氧化區，并通過布?xì)庋b置從底部向反應區內均勻投加臭氧氣體，臭氧氣體與廢水發生氧化反應;
S2將未反應的臭氧氣體和廢水送入臭氧催化氧化反應區，利用顆�；钚蕴控�(fù)載TiO2催化劑使臭氧與水中污染物進行臭氧催化氧化，進一步消耗向廢水中所投加的臭氧氣體;
S3將經過臭氧催化氧化后的廢水、臭氧尾氣以及催化劑送入三相分離區，臭氧尾氣通過尾氣收集裝置排出系統，催化劑沉入催化氧化區重復利用，富含溶解氧的廢水則進入生物活性炭反應區;
S4在生物活性炭反應區內的活性炭吸附富集臭氧氧化后的小分子有機物，為微生物的大量生長繁殖提供基質，并使廢水得到凈化。
為了實現上述目的，本發明采用的另一技術方案是：一種新型臭氧生物活性炭一體化廢水深度處理裝置，包括臭氧氧化反應區Ⅰ、臭氧催化氧化區Ⅱ、三相分離區Ⅲ和生物活性炭反應區Ⅳ;所述的廢水深度處理裝置從下向 上依次為臭氧氧化反應區Ⅰ、臭氧催化氧化區Ⅱ、三相分離區Ⅲ和生物活性炭反應區Ⅳ相互連接;
所述的臭氧氧化反應區Ⅰ上設置有計量裝置1、布水系統、臭氧發生器和微孔曝氣系統;
所述的臭氧催化氧化區Ⅱ上填充有顆�；钚蕴控�(fù)載TiO2催化劑;
所述的臭氧氧化反應區Ⅰ與臭氧催化氧化區Ⅱ之間通過帶長柄濾頭的穿孔分隔板隔離;
所述的三相分離區Ⅲ上設置有導流器、尾氣收集器和臭氧破壞器;
所述的臭氧催化氧化區Ⅱ與三相分離區Ⅲ通過導流器6隔離;
所述的生物活性炭反應區Ⅳ上設置集水堰，生物活性炭反應區Ⅳ內部填充有活性炭和微生物;
所述的三相分離區Ⅲ與生物活性炭反應區Ⅳ之間通過穿孔分隔板隔離;所述的尾氣收集器穿過生物活性炭反應區Ⅳ，從生物活性炭反應區Ⅳ頂部與臭氧破壞器連接;
廢水經過所述的計量裝置1進入處理裝置底部的布水系統2，同時臭氧氣體由臭氧發生器3產生通過微孔曝氣系統4均勻投加至廢水中，在臭氧氧化反應區Ⅰ內廢水和臭氧進行氧化反應;隨后氣水混合物通過帶長柄濾頭的穿孔分隔板5進入臭氧催化氧化區Ⅱ，在催化劑作用下，未反應的臭氧氣體進一步氧化廢水中的污染物;隨后，臭氧尾氣、催化劑和處理水進入三相分離區Ⅲ，導流器6防止氣泡進入后續處理流程，通過尾氣收集器9將臭氧尾氣收集并輸送至臭氧破壞器10處理尾氣中殘留的臭氧氣體，隨后將尾氣排放;催化劑在分離區內沉淀下來，處理水則通過穿孔分隔板7進入生物活性炭反應區Ⅳ，在活性炭和微生物的雙重作用下使廢水中的污染物得到徹底去除，處理后的水經過集水堰8收集后排出裝置進行回用。
進一步的，所述的生物活性炭反應區Ⅳ上設置有反沖洗水泵11和反沖洗 布水系統12，當生物活性炭反應區Ⅳ內的生物活性炭床發生阻塞時，利用反沖洗水泵11將反洗水送入反沖洗布水系統12，對碳床進行反洗。
本發明的優點是：本方法及裝置將臭氧接觸氧化、臭氧催化氧化以及生物活性炭反應有機的整合為一體，強化了處理流程，提升了處理效果，降低了處理成本，增加了處理工藝的安全穩定性。
本方法與裝置應用活性炭負載納米級TiO2催化劑，解決了納米TiO2催化劑的催化效果和重復利用間的矛盾，加快了臭氧催化氧化的速率，提高了臭氧的利用率，確保處理水水質穩定。
本方法與裝置采用上向流生物活性炭工藝，采用兩級活性炭填料，底部大顆�；钚蕴康目紫堵蚀螅瑸槲⑸锾峁┝己玫纳L(zhǎng)環境，且不易阻塞;利用上部小顆粒活性炭超大的比表面積，對水質殘留的污染物進一步吸附，保證了該工藝優質的處理效果。
