申請日2015.11.05
公開(公告)日2016.04.06
IPC分類號E03F9/00; E03F1/00
摘要
本實用新型公開了一種智能污水提升反沖裝置，包括儲水箱、固液分離裝置、反沖裝置和止回裝置，所述的反沖裝置垂直設置在儲水箱的一側并通過水平設置的出水連接管與儲水箱連通，所述的固液分離裝置垂直設置在反沖裝置的上方并通過水平設置的連接管路與儲水箱連通，所述的止回裝置設置在固液分離裝置的出水口處并設在反沖裝置內部，所述的止回裝置為浮球閥瓣式結構。該智能污水提升反沖裝置，固液分離裝置外置，采用浮球閥瓣式結構的止回裝置避免了開合角度受限而影響管路中污物的流通，也避免了因閥瓣閉合不嚴而造成污水回流現象的發生，反沖效果明顯，能一次徹底反沖儲存在裝置中的污物，不產生沉積，維修操作方便快捷。
權利要求書

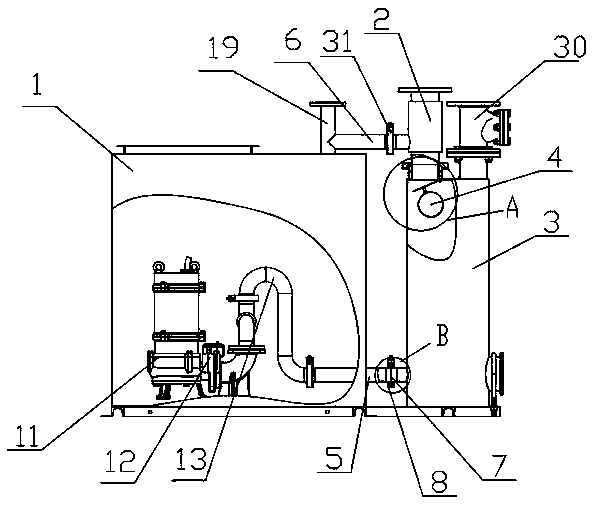

1.一種智能污水提升反沖裝置，包括儲水箱(1)、固液分離裝置(2)、反沖裝置(3)和止回裝置(4)，其特征在于：所述的反沖裝置(3)垂直設置在儲水箱(1)的一側并通過水平設置的出水連接管(5)與儲水箱(1)連通，所述的固液分離裝置(2)垂直設置在反沖裝置(3)的上方并通過水平設置的連接管路(6)與儲水箱(1)連通，所述的止回裝置(4)設置在固液分離裝置(2)的出水口處并設在反沖裝置(3)內部，所述的止回裝置(4)為浮球閥瓣式結構。
2.根據權利要求1所述的一種智能污水提升反沖裝置，其特征在于：所述的反沖裝置(3)與儲水箱(1)連接的出水連接管(5)上設置有過濾裝置(7)，所述的過濾裝置(7)通過快速接頭(8)與出水連接管(5)連接，所述的過濾裝置(7)包括過濾網(9)和網殼(10)。
3.根據權利要求1所述的一種智能污水提升反沖裝置，其特征在于：所述的儲水箱(1)內部設置有兩臺潛水泵(11)，兩臺潛水泵(11)通過雙向止回閥(12)與出水連接管(5)連接，所述的雙向止回閥(12)與出水連接管(5)之間設置有防回流管路(13)，所述的防回流管路(13)呈幾字形結構設置。
4.根據權利要求3所述的一種智能污水提升反沖裝置，其特征在于：所述的兩臺潛水泵(11)間隔循環啟動，一臺潛水泵啟動時另一臺潛水泵通過雙向止回閥(12)關閉。
5.根據權利要求3所述的一種智能污水提升反沖裝置，其特征在于：所述的雙向止回閥(12)包括主管(14)、副管(15)、管帽(16)和90度彎管(17)，所述的副管(15)垂直于主管(14)設在主管(14)的中間部位，所述的管帽(16)分設在主管(14)的兩端，所述的90度彎管(17)分別與管帽(16)連接，90度彎管(17)的管口上設置有泵連接法蘭(18)，所述的副管(15)的管口處設置有與防回流管路(13)連接的快速接口。
6.根據權利要求1所述的一種智能污水提升反沖裝置，其特征在于：所述的固液分離裝置(2)與儲水箱(1)連通的連接管路(6)上設置有通氣管(19)，所述的通氣管(19)垂直設置在儲水箱(1)上方并與儲水箱(1)連通。
7.根據權利要求1或2或3或4或5或6所述的一種智能污水提升反沖裝置，其特征在于：止回裝置(4)包括連接直管(20)、連接板(21)、閥瓣(22)和空心浮球(23)，所述的連接板(21)與連接直管(20)的下管口固定連接，所述的閥瓣(22)通過樞接件(24)與連接板(21)活動樞接，所述的空心浮球(23)設置在閥瓣(22)下方并靠近閥瓣(22)自由邊設置。
8.根據權利要求1或2或3或4或5或6所述的一種智能污水提升反沖裝置，其特征在于：固液分離裝置(2)包括分離裝置筒體(25)、多孔分離器(26)、分管(27)和連接體(28)，所述的連接體(28)設置在多孔分離器(26)的上端，所述的多孔分離器(26)穿過分離裝置筒體(25)內部并且與分離裝置筒體(25)密封連接，所述的多孔分離器(26)的下端設置有快速接口(29)，所述的分管(27)設置在分離裝置筒體(25)下方的側壁上并與分離裝置筒體(25)內部連通。
9.根據權利要求1或2或3或4或5或6所述的一種智能污水提升反沖裝置，其特征在于：反沖裝置(3)的上方設置有球形止回閥(30)。
10.根據權利要求1或2或3或4或5或6所述的一種智能污水提升反沖裝置，其特征在于：反沖裝置(3)與儲水箱(1)之間，固液分離裝置(2)與儲水箱(1)之間以及止回裝置(4)與固液分離裝置(2)之間采用卡箍式快速接頭(31)相互連接。
說明書
一種智能污水提升反沖裝置
技術領域
本實用新型涉及污水處理技術領域，尤其是涉及一種智能污水提升反沖裝置。
背景技術
目前針對市場上普遍使用的密閉式不銹鋼污水提升設備，代替了集水坑這種傳統的地下排水提升方式，既降低了土建成本，又不會污染周圍環境，連接安裝方便。但同樣也存在設備反沖效果不佳，檢修不方便，后期維修成本高，設備易堵塞等問題。
中國專利文獻(公告日：2012年10月10日，公告號：CN202482977U)公開了一種全自動智能地下污水提升排放裝置，包括：貯水箱，所述貯水箱頂蓋上開設有進水口;該貯水箱一側壁上開設有排水口;所述貯水箱內設有第一、第二水泵，第一、第二反沖裝置，第一水泵與第一反沖裝置連接，第二水泵與第二反沖裝置連接;第一反沖裝置通過第一單向止回閥與進水管連接，還通過第三止回閥與排水管連接;第二反沖裝置通過第二單向止回閥與進水管連接，還通過第四止回閥與排水管連接;PLC控制器設置于貯水箱外側，液位傳感器設置于貯水箱內側;PLC控制器信號輸入端與液位傳感器連接，其信號輸出端與第一、第二水泵連接。本實用新型結構簡單，價格低，維護方便。封閉水箱經久耐用，不污染環境，不堵塞，無異味，免清掏。
實用新型內容
本實用新型的目的是為了解決現有的反沖裝置反沖效果不佳，檢修不方便，后期維修成本高，設備易堵塞等問題，而提供一種沖洗效果明顯，能一次徹底反沖儲存在裝置中的污物，不產生沉積;整體流道設計合理，無卡堵彎頭拐點的智能污水提升反沖裝置。
本實用新型實現其技術目的所采用的技術方案是：一種智能污水提升反沖裝置，包括儲水箱、固液分離裝置、反沖裝置和止回裝置，所述的反沖裝置垂直設置在儲水箱的一側并通過水平設置的出水連接管與儲水箱連通，所述的固液分離裝置垂直設置在反沖裝置的上方并通過水平設置的連接管路與儲水箱連通，所述的止回裝置設置在固液分離裝置的出水口處并設在反沖裝置內部，所述的止回裝置為浮球閥瓣式結構。該智能污水提升反沖裝置，將固液分離裝置設置在儲水箱的外部，并且將與固液分離裝置連接的止回裝置設置為浮球閥瓣式結構，同時將所有的裝置及連接管路設置為水平和垂直結構，這樣的結構使得該反沖裝置在使用時，由于固液分離裝置外置，維護操作方便，采用浮球閥瓣式結構的止回裝置避免了開合角度受限而影響管路中污物的流通，也避免了因閥瓣閉合不嚴而造成污水回流現象的發生。設備整體流道均采用垂直或水平設置，不帶彎頭不帶拐點，直通式流道把造成卡堵的隱患降到最低。該智能污水提升反沖裝置，反沖效果明顯，能一次徹底反沖儲存在裝置中的污物，不產生沉積;整體流道設計合理，無卡堵彎頭拐點，維修操作方便快捷。
作為優選，所述的反沖裝置與儲水箱連接的出水連接管上設置有過濾裝置，所述的過濾裝置通過快速接頭與出水連接管連接，所述的過濾裝置包括過濾網和網殼。設置過濾裝置，當污水通過過濾網時，實現對污水和污物的二次分離，保證污物不會進入儲水箱，進而保證了反沖效果。而采用快速接頭連接，拆裝方便。
作為優選，所述的儲水箱內部設置有兩臺潛水泵，兩臺潛水泵通過雙向止回閥與出水連接管連接，所述的雙向止回閥與出水連接管之間設置有防回流管路，所述的防回流管路呈幾字形結構設置。設置兩臺潛水泵，并通過雙向止回閥和防回流管路保證污水不會逆流，使整個裝置的反沖效果顯著。
作為優選，所述的兩臺潛水泵間隔循環啟動，一臺潛水泵啟動時另一臺潛水泵通過雙向止回閥關閉。通過兩臺潛水泵間隔循環啟動，保證了整個裝置的良好運行。
作為優選，所述的雙向止回閥包括主管、副管、管帽和90度彎管，所述的副管垂直于主管設在主管的中間部位，所述的管帽分設在主管的兩端，所述的90度彎管分別與管帽連接，90度彎管的管口上設置有泵連接法蘭，所述的副管的管口處設置有與防回流管路連接的快速接口。雙向止回閥的上述結構，有效防止了污水的回流，同時實現了間隔啟動兩臺潛水泵，保證了整個裝置的反沖效果。
作為優選，所述的固液分離裝置與儲水箱連通的連接管路上設置有通氣管，所述的通氣管垂直設置在儲水箱上方并與儲水箱連通。通氣管的設置是為了保證當瞬時來水量較大時，由于進水口關閉，污水污物會通過固液分離裝置將污水經過通氣管流入儲水箱，從而不會影響進水流通。
作為優選，止回裝置包括連接直管、連接板、閥瓣和空心浮球，所述的連接板與連接直管的下管口固定連接，所述的閥瓣通過樞接件與連接板活動樞接，所述的空心浮球設置在閥瓣下方并靠近閥瓣自由邊設置。止回裝置的上述結構，浮球閥瓣能夠可靠、穩定的運行，克服了現有技術中旋啟止回閥在瞬時污水量大的情況下污物會直接卡堵在管路中，造成閥瓣不能完全正常閉合，出現污水回流的缺陷，保證了整個裝置的正常運行，使得反沖效果更加顯著。
作為優選，固液分離裝置包括分離裝置筒體、多孔分離器、分管和連接體，所述的連接體設置在多孔分離器的上端，所述的多孔分離器穿設過分離裝置筒體內部并且與分離裝置筒體密封連接，所述的多孔分離器的下端設置有快速接口，所述的分管設置在分離裝置筒體下方的側壁上并與分離裝置筒體內部連通。固液分離裝置的上述結構，既方便與其他設備的快速連接，同時又能夠保證分離效果。
作為優選，反沖裝置的上方設置有球形止回閥。
作為優選，反沖裝置與儲水箱之間，固液分離裝置與儲水箱之間以及止回裝置與固液分離裝置之間采用卡箍式快速接頭相互連接�？ü渴娇焖俳宇^連接方式，連接方便快捷，維修成本低。
本實用新型的有益效果是：該智能污水提升反沖裝置，固液分離裝置外置，維護操作方便，采用浮球閥瓣式結構的止回裝置避免了開合角度受限而影響管路中污物的流通，也避免了因閥瓣閉合不嚴而造成污水回流現象的發生，設備整體流道均采用垂直或水平設置，不帶彎頭不帶拐點，直通式流道把造成卡堵的隱患降到最低，反沖效果明顯，能一次徹底反沖儲存在裝置中的污物，不產生沉積;整體流道設計合理，無卡堵彎頭拐點，維修操作方便快捷。
