申請日2015.11.05

　　公開(公告)日2016.03.23

　　IPC分類號C02F9/04; C01C1/10; C01C1/14; C02F101/16

　　摘要

　　本實用新型公開了一種NCM法高濃度含氨廢水處理技術設備，包括氨廢水貯液槽，所述氨廢水貯液槽的一側面固定連接有氨廢水入液管道，所述氨廢水貯液槽的另一側面通過輸液管道固定連接在氨廢水加熱槽的一側面，所述氨廢水加熱槽的另一側面通過輸液管道固定連接在氨廢水催化槽的一側面，所述氨廢水催化槽的另一側面固定連接在氨廢水離心風機的一側面。該NCM法高濃度含氨廢水處理技術設備，只需要在較低的溫度下，便可將氨從廢水中徹底分離出來，且成本低，不需要蒸氨塔，運行費用低，吹脫過程中只要稍微加熱，運行管理方便，效率高，吹脫反應不僅反應快，而且還很徹底，可將氨從廢水中幾乎全部吹出，吹出的氨氣溫度較低，濃度較高。

　　權利要求書

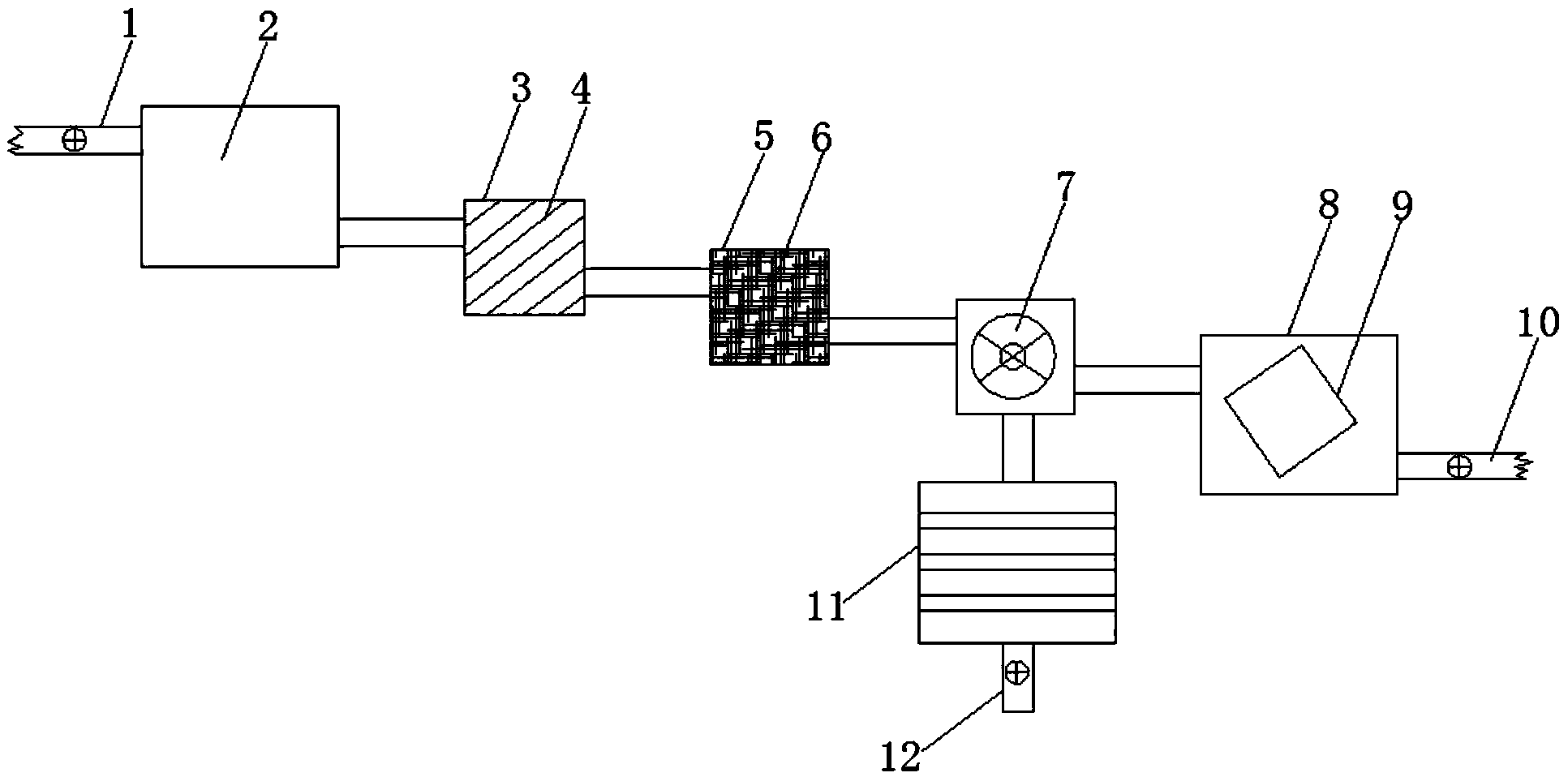

　　1.一種NCM法高濃度含氨廢水處理技術設備，包括氨廢水貯液槽(2)，其特征在于：所述氨廢水貯液槽(2)的一側面固定連接有氨廢水入液管道(1)，所述氨廢水貯液槽(2)的另一側面通過輸液管道固定連接在氨廢水加熱槽(3)的一側面，所述氨廢水加熱槽(3)的另一側面通過輸液管道固定連接在氨廢水催化槽(5)的一側面，所述氨廢水催化槽(5)的另一側面固定連接在氨廢水離心風機(7)的一側面，所述氨廢水離心風機(7)的另一側面通過通氣管道固定連接在氨氣吸收塔(8)的一側面，所述氨氣吸收塔(8)的另一側面固定連接有氨氣循環輸液管道(10)，所述氨廢水離心風機(7)的底部通過輸液管道固定連接有氨廢水處理槽(11)，所述氨廢水處理槽(11)的底部固定連接有凈化水排水管(12)。

　　2.根據權利要求1所述的一種NCM法高濃度含氨廢水處理技術設備，其特征在于：所述氨廢水入液管道(1)、氨氣循環輸液管道(10)和凈化水排水管(12)的內部均設置有閥門。

　　3.根據權利要求1所述的一種NCM法高濃度含氨廢水處理技術設備，其特征在于：所述氨氣吸收塔(8)的內部有氨氣液化處理器(9)。

　　4.根據權利要求1所述的一種NCM法高濃度含氨廢水處理技術設備，其特征在于：所述氨廢水加熱槽(3)的內部設有加熱絲(4)。

　　5.根據權利要求1所述的一種NCM法高濃度含氨廢水處理技術設備，其特征在于：所述氨廢水催化槽(5)的內部設有氨廢水催化纖維(6)。

　　說明書

　　一種NCM法高濃度含氨廢水處理技術設備

　　技術領域

　　本實用新型涉及氨廢水處理技術領域，具體為一種NCM法高濃度含氨廢水處理技術設備。

　　背景技術

　　一般的氨廢水處理技術無法克服蒸氨法要求高溫、高塔、回收困難的缺點，需要蒸氨塔，成本高，運行費用高，運行管理復雜，效率低，吹脫反應不僅反應慢，而且還不徹底，不便于吸收，不能重復利用，吹出的氨氣溫度較高，濃度較低，不利于氨氣的回收利用。

　　實用新型內容

　　本實用新型的目的在于提供一種NCM法高濃度含氨廢水處理技術設備，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種NCM法高濃度含氨廢水處理技術設備，包括氨廢水貯液槽，所述氨廢水貯液槽的一側面固定連接有氨廢水入液管道，所述氨廢水貯液槽的另一側面通過輸液管道固定連接在氨廢水加熱槽的一側面，所述氨廢水加熱槽的另一側面通過輸液管道固定連接在氨廢水催化槽的一側面，所述氨廢水催化槽的另一側面固定連接在氨廢水離心風機的一側面，所述氨廢水離心風機的另一側面通過通氣管道固定連接在氨氣吸收塔的一側面，所述氨氣吸收塔的另一側面固定連接有氨氣循環輸液管道，所述氨廢水離心風機的底部通過輸液管道固定連接有氨廢水處理槽，所述氨廢水處理槽的底部固定連接有凈化水排水管。

　　優選的，所述氨廢水入液管道、氨氣循環輸液管道和凈化水排水管的內部均設置有閥門。

　　優選的，所述氨氣吸收塔的內部有氨氣液化處理器。

　　優選的，所述氨廢水加熱槽的內部設有加熱絲。

　　優選的，所述氨廢水催化槽的內部設有氨廢水催化纖維。

　　與現有技術相比，本實用新型的有益效果是：該NCM法高濃度含氨廢水處理技術設備，只需要在較低的溫度下，采用普通的氨廢水貯液槽，在氨廢水離心風機的作用下，便可將氨從廢水中徹底分離出來，克服了蒸氨法要求高溫、高塔、回收困難的缺點，且投資省，不需要蒸氨塔，運行費用低，吹脫過程中只要稍微加熱，運行管理方便，效率高，由于有氨廢水催化纖維的參與，吹脫反應不僅反應快，而且還很徹底，可將氨從廢水中幾乎全部吹出，便于吸收，重復利用，通過氨氣吸收塔內設有的氨氣液化處理器，使其吹出的氨氣溫度較低，濃度較高，十分有利于氨氣的回收利用。
