申請日2015.11.05
公開(公告)日2016.02.17
IPC分類號C02F9/04
摘要
本發明公開了一種石墨烯廢水處理和回用系統及其處理回用工藝，解決了現有技術中針對此類廢水的處理工藝極少，且不易處理達標的問題。該石墨烯廢水處理和回用系統包括：預處理單元，包括依次連接的集水池、PH調節池、絮凝反應池、沉淀池和氣浮設備;回用處理單元，包括依次連接的多介質過濾器、活性炭過濾器、第一保安過濾器、超濾裝置、中間水箱、第二保安過濾器、反滲透裝置;其中，多介質過濾器接收經過預處理單元處理后的廢水。通過本技術方案，石墨烯廢水先通過預處理后，再經過回用處理，使得經過處理后的最終廢水達到回用水要求，實現了資源的再利用。
權利要求書
1.一種石墨烯廢水處理和回用系統，其特征在于，包括：
預處理單元，包括依次連接的PH調節池、絮凝反應池、沉淀池和氣浮設備;
回用處理單元，包括依次連接的多介質過濾器、活性炭過濾器、第一保安過濾器、超濾裝置、中間水箱、第二保安過濾器、反滲透裝置;其中，多介質過濾器接收經過預處理單元處理后的廢水。
2.根據權利要求1所述的一種石墨烯廢水處理和回用系統，其特征在于，所述預處理單元還包括集水池和調節池，所述集水池出水進入所述調節池，所述調節池出水進入所述PH調節池。
3.根據權利要求1所述的一種石墨烯廢水處理和回用系統，其特征在于，還包括用于接收并處理沉淀池和氣浮設備內污泥的污泥處理單元。
4.根據權利要求1所述的一種石墨烯廢水處理和回用系統，其特征在于，所述預處理單元還包括儲水池，所述儲水池的進水口與所述氣浮設備的出水口連接，其出水口與所述多介質過濾器連接。
5.根據權利要求1所述的一種石墨烯廢水處理和回用系統，其特征在于，所述多介質過濾器、活性炭過濾器、超濾裝置和反滲透裝置的排污水均排至與所述調節池;所述超濾裝置、活性炭過濾器和多介質過濾器還與所述中間水箱連接。
6.根據權利要求1所述的一種石墨烯廢水處理和回用系統，其特征在于，在所述氣浮設備內投加有絮凝劑。
7.根據權利要求1所述的一種石墨烯廢水處理和回用系統，其特征在于，所述多介質過濾器內填級配石英砂及級配無煙煤填料。
8.根據權利要求2-7任一項所述的一種石墨烯廢水處理和回用系統，其特征在于，在所述集水池的進水口處還設置有格柵。
9.根據權利要1-8任一項所述的一種石墨烯廢水處理和回用系統，其特征在于，還包括與所述集水池連接的事故池。
10.石墨烯廢水處理和回用系統的廢水處理及回用工藝，其特征在于，包括以下步驟：
預處理
(1)生產廢水經過格柵進入集水池的步驟;
(2)集水池內廢水先后進入調節池、PH調節池，進行水質水量的均衡調節，然后將廢水PH調至9的步驟;
(3)PH調節池出水進入絮凝反應池，廢水中生成絮狀物的步驟;
(4)絮凝反應池出水進入沉淀池，進行泥水分離的步驟;
(5)沉淀池出水進入氣浮設備，將廢水中上浮的懸浮物去除的步驟;
(6)氣浮設備出水進入儲水池的步驟;
回用處理
(7)儲水池內廢水進入多介質過濾器的步驟;
(8)多介質過濾器出水進入活性炭過濾器的步驟;
(9)活性炭過濾器出水進入第一保安過濾器的步驟;
(10)第一保安過濾器出水進入超濾裝置，經處理后使出水滿足反滲透的進水要求的步驟;
(11)超濾裝置出水進入中間水箱的步驟;
(12)中間水箱出水經過第二保安過濾器進入反滲透裝置的步驟;
(12)反滲透裝置反滲透出水得到回水要求，實現回用目的的步驟。
說明書
一種石墨烯廢水處理和回用系統及其處理、回用工藝
技術領域
本發明涉及一種石墨烯廢水處理裝置，具體的說，是涉及一種石墨烯廢水處理和回用系統及其處理回用工藝。
背景技術
隨著批量化生產以及大尺寸等難題的逐步突破，石墨烯(Graphene)作為一種新興材料，其產業化應用步伐正在加快，生產量逐漸增加。在產品生產過程中會產生大量生產廢水，如不處理，會對周邊環境造成極大的污染。然而，目前針對此類廢水的處理工藝極少，且不易處理達標，對石墨烯廢水的處理亟不可待。
發明內容
本發明的目的在于克服上述缺陷，提供一種結構簡單、實現方便、處理效果優良的石墨烯廢水處理和回用系統。
為了實現上述目的，本發明采用以下技術方案：

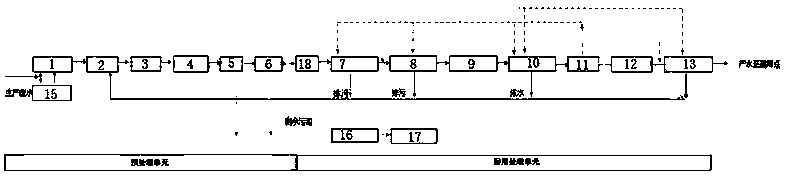

一種石墨烯廢水處理和回用系統，包括：
預處理單元，包括依次連接的集水池、調節池、PH調節池、絮凝反應池、沉淀池和氣浮設備;
回用處理單元，包括依次連接的多介質過濾器、活性炭過濾器、第一保安過濾器、超濾裝置、中間水箱、第二保安過濾器、反滲透裝置;其中，多介質過濾器接收經過預處理單元處理后的廢水。
進一步的，該石墨烯廢水處理和回用系統還包括用于接收并處理沉淀池和氣浮設備內污泥的污泥處理單元。污泥處理單元為污泥池、脫水設備構成，通過污泥處理單元可有效去除在廢水處理過程中，沉淀池和氣浮設備內產生的污泥。
進一步的，所述預處理單元還包括儲水池，所述儲水池的進水口與所述氣浮設備的出水口連接，其出水口與所述多介質過濾器連接。儲水池用于存儲經過預處理單元處理后的廢水，在池內水位到達一定量后，可再將廢水輸送至回用處理單元。
進一步的，所述多介質過濾器、活性炭過濾器、超濾裝置和反滲透裝置的排污水均排至與所述調節池;所述超濾裝置、活性炭過濾器和多介質過濾器還與所述中間水箱連接。
進一步的，為保證氣浮效果，在所述氣浮設備內投加有絮凝劑。
進一步的，所述多介質過濾器內填級配石英砂及級配無煙煤填料。通過多介質過濾器用以除去大部分懸浮物、雜質及膠體，保證出水SDI≤4。與此同時，配合計量泵投加還原劑(加藥量：4PPM)。
進一步的，在所述集水池的進水口處還設置有格柵。通過格柵可有效地將廢水中大的懸浮物去除。
進一步的，還包括與所述集水池連接的事故池。當設備檢修或出現緊急情況時，手動切換出水閥門可進入事故池。正常工作時，事故池內廢水通過提升泵進入集水池。
石墨烯廢水處理和回用系統的廢水處理回用工藝，包括以下步驟：
預處理
(1)生產廢水經過格柵進入集水池的步驟;通過格柵可有效去除石墨烯廢水中的較大懸浮物;集水池內設置有提升泵，通過液位控制泵高開低停;
(2)集水池內廢水先后進入調節池、PH調節池，進行水質水量的均衡調節，然后將廢水PH調至9的步驟;通過投加石灰乳(濃度：10%;投加量：0.04ml石灰乳/ml石墨烯廢水)，進行廢水的PH調節，同時，石灰乳可與石墨烯廢水中的草酸、鐵離子等進行反應，生成沉淀物;
(3)PH調節池出水進入絮凝反應池，廢水中生成絮狀物的步驟;通過投加PAM絮凝劑(投加量：0.0045mlPAM/ml石墨烯廢水)，加速廢水中絮狀物的生成;
(4)絮凝反應池出水進入沉淀池，進行泥水分離的步驟;通過該步驟進行泥水分離，同時，可將石墨烯廢水中的絮狀物去除;
(5)沉淀池出水進入氣浮設備，將廢水中上浮的懸浮物去除的步驟;為保證氣浮效果，可投加絮凝劑;
(6)氣浮設備出水進入儲水池的步驟;儲水池內廢水進行后續回用處理單元;
回用處理
(7)儲水池內廢水進入多介質過濾器的步驟;多介質過濾器內填級配石英砂及級配無煙煤填料，用以除去大部分懸浮物、雜質及膠體，保證出水SDI≤4;
(8)多介質過濾器出水進入活性炭過濾器的步驟;同時通過計量泵投加還原劑(加藥量：4PPM);活性炭過濾器主要是利用粒狀活性炭的吸附機理來吸附水中的有機物和余氯，降低色度、細菌等;
(9)活性炭過濾器出水進入第一保安過濾器的步驟;在第一保安過濾器中去除大顆粒物質，對超濾膜起到保護作用;
(10)第一保安過濾器出水進入超濾裝置，經處理后使出水滿足反滲透的進水要求的步驟;在超濾裝置中，去除廢水中的懸浮物、膠體、微生物以及大分子有機物物質，出水水質達到濁度≤0.1NTU、SDI<3，滿足反滲透的進水要求;
(11)超濾裝置出水進入中間水箱的步驟;該水箱保證反滲透進水水量，同時也作為超濾裝置、活性炭過濾器、多介質過濾器的反洗取水;
(12)中間水箱出水經過第二保安過濾器進入反滲透裝置的步驟;在第二保安過濾器中再次對水箱出水進行過濾;
(12)反滲透裝置反滲透出水得到回水要求，實現回用目的的步驟。
與現有技術相比，本發明具有以下有益效果：
本發明能有效處理石墨烯廢水并達標排放，并且通過回用處理工藝，將廢水深度處理后進行回用，不僅達到排放標準，避免了環境污染問題，且水資源得到有效回收利用，彌補了現有水處理技術的空白。
