申請日2015.11.05
公開(公告)日2016.03.09
IPC分類號C02F9/04; C02F11/12; C02F103/16
摘要
本實用新型公開了一種高效電鍍廢水處理系統，包括混合池、均和池、沉淀池、污泥脫水機、儲水池、凈水池，所述混合池內設有攪拌機，混合池一側設有均和池，均和池一側設有pH檢測器，所述均和池一側設有加藥池，所述加藥池一側設有沉淀池，所述沉淀池包括池體、支撐座、斜板、振動器、排污泵、污水進口、出水口，所述出水口通過管道連接儲水池，所述儲水池一側設有凈水池;所述沉淀池一側設有污泥脫水機，所述污泥脫水機包括支撐臺、箱體、甩筒、螺旋葉片、電機、傳動軸、進料轉筒、污泥進口所述污泥脫水機一側設有集水箱，污泥脫水機另一側設有污泥回收箱。本實用新型凈化效果好，污泥回收利用，凈化后的廢水進行回收利用。
權利要求書
1.一種高效電鍍廢水處理系統，包括混合池、均和池、沉淀池、污泥脫水機、儲水池、凈水池，所述混合池內設有攪拌機，混合池一側設有均和池，均和池一側設有pH檢測器，所述均和池一側設有加藥池，所述加藥池一側設有沉淀池，其特征在于所述沉淀池包括池體、支撐座、斜板、振動器、排污泵、污水進口、出水口，所述池體上部設有氣浮機，所述池體一側設有污水進口，所述池體底部設有斜板，所述斜板一側設有振動器，斜板底部設有排污泵，所述池體上部設有出水口，所述出水口通過管道連接儲水池，所述儲水池一側設有凈水池;
所述沉淀池一側設有污泥脫水機，所述污泥脫水機包括支撐臺、箱體、甩筒、螺旋葉片、電機、傳動軸、進料轉筒、污泥進口，所述支撐臺上部設有箱體，所述箱體內部設有甩筒，所述甩筒中心設有傳動軸，所述傳動軸一端連接電機，傳動軸另一端連接進料轉筒，所述傳動軸上設有若干螺旋葉片，所述進料轉筒中心設有污泥進口，所述污泥脫水機一側設有集水箱，污泥脫水機另一側設有污泥回收箱。
2.根據權利要求1所述的一種高效電鍍廢水處理系統，其特征在于所述沉淀池內部設有導流板，所述導流板W型，導流板底部設有抽泥管，導流板一側設有支架。
3.根據權利要求1所述的一種高效電鍍廢水處理系統，其特征在于所述沉淀池一側設有二級沉淀池，所述二級沉淀池內設有若干斜管，斜管底部設有排污泵。
4.根據權利要求1所述的一種高效電鍍廢水處理系統，其特征在于污泥脫水機一側設有烘干裝置。
說明書
一種高效電鍍廢水處理系統
技術領域
本實用新型屬于廢水處理技術領域，特別涉及一種高效電鍍廢水處理系統。
背景技術
目前，電鍍和金屬加工業廢水中鋅的主要來源是電鍍或酸洗的拖帶液，污染物經金屬漂洗過程又轉移到漂洗水中;酸洗工序包括將金屬先浸在強酸中以去除表面的氧化物，隨后再浸入含強鉻酸的光亮劑中進行增光處理，該廢水中含有大量的鹽酸和鋅、銅等重金屬離子及有機光亮劑等，毒性較大，有些還含致癌、致畸、致突變的劇毒物質，對人類危害極大。
由于廢水排放量比較大，從而使得普通沉淀處理中污泥量大，不妥當處理濕污泥，污泥外排晾曬，會造成環境的二次污染。
發明內容
本實用新型的目的是克服現有技術中不足，提供一種高效電鍍廢水處理系統，凈化效果好，污泥回收利用，凈化后的廢水進行回收利用，不造成二次污染。
為了實現上述目的，本實用新型采用的技術方案是：

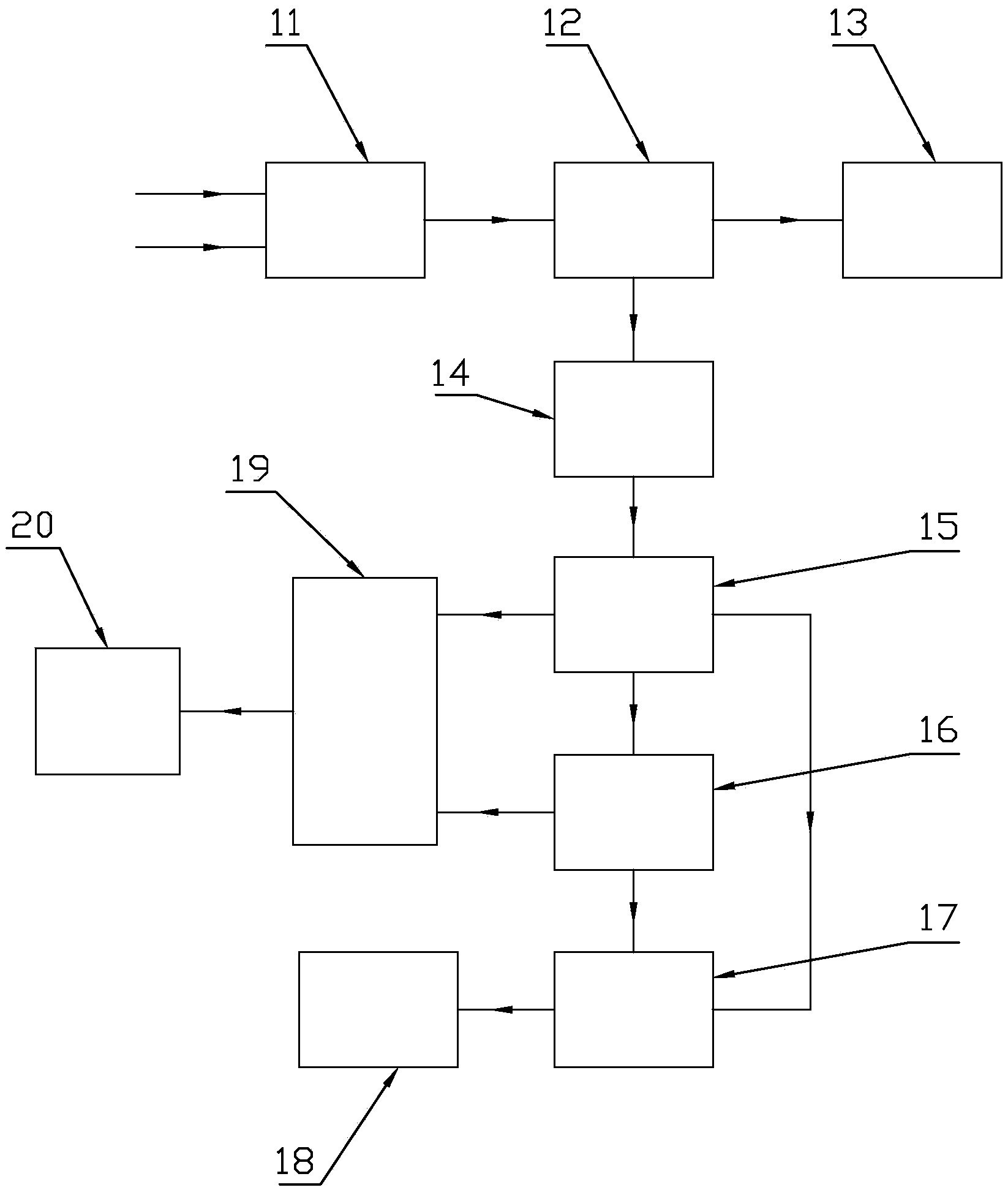

一種高效電鍍廢水處理系統，包括混合池、均和池、沉淀池、污泥脫水機、儲水池、凈水池，所述混合池內設有攪拌機，攪拌機將不同時段的廢水進行攪拌均勻，混合均勻，混合池一側設有均和池，二者通過管道連接，均和池一側設有pH檢測器，pH檢測器對均和池內的酸堿度進行檢測，所述均和池一側設有加藥池，二者通過管道連接，加藥池中發生中和反應，所述加藥池一側設有沉淀池，所述沉淀池包括池體、支撐座、斜板、振動器、排污泵、污水進口、出水口，所述池體上部設有氣浮機，氣浮機對懸浮的雜質進行收集;所述池體一側設有污水進口，所述池體底部設有斜板，廢水通過斜板形成沉淀，所述斜板一側設有振動器，斜板底部設有排污泵，所述池體上部設有出水口，所述出水口通過管道連接儲水池，所述儲水池一側設有凈水池，凈水池對靜置后的水進行凈化處理，凈化后的水回收利用;
所述沉淀池一側設有污泥脫水機，所述污泥脫水機包括支撐臺、箱體、甩筒、螺旋葉片、電機、傳動軸、進料轉筒、污泥進口，所述支撐臺上部設有箱體，所述箱體內部設有甩筒，所述甩筒中心設有傳動軸，所述傳動軸一端連接電機，傳動軸另一端連接進料轉筒，所述傳動軸上設有若干螺旋葉片，所述進料轉筒中心設有污泥進口，污泥通過污泥進口進入進料轉筒，電機帶動傳動軸上的螺旋葉片高速旋轉，對污泥進行離心脫水;所述污泥脫水機一側設有集水箱，污泥脫水機另一側設有污泥回收箱。
優選的，所述沉淀池內部設有導流板，所述導流板W型，導流板底部設有抽泥管，導流板一側設有支架，導流板一方便面改變污水的流動方向，另一方面使得池體進一步的沉淀，沉淀物滑落到導流板底部通過抽泥管抽走，有效的進行污泥的回收。
優選的，所述沉淀池一側設有二級沉淀池，所述二級沉淀池內設有若干斜管，斜管底部設有排污泵，通過斜管對廢水中的雜質進行有效的沉淀，沉淀效果好，二級沉淀池通過管道連接污泥脫水機。
優選的，污泥脫水機一側設有烘干裝置，對脫水后的污泥進行烘干，使得污泥有效的回收利用，防止污泥外排進行二次污染。
本實用新型與現有技術相比較有益效果表現在：
1)凈化效果好，污泥回收利用，凈化后的廢水進行回收利用，不造成二次污染;
2)沉淀池內部設有導流板，導流板一方便面改變污水的流動方向，另一方面使得池體進一步的沉淀，沉淀物滑落到導流板底部通過抽泥管抽走，有效的進行污泥的回收;
3)沉淀池一側設有二級沉淀池，二級沉淀池中若干斜管對廢水中的雜質進行有效的沉淀，沉淀效果好;
4)污泥脫水機一側設有烘干裝置，對脫水后的污泥進行烘干，使得污泥有效的回收利用，防止污泥外排進行二次污染。
