申請日2015.11.05

　　公開(公告)日2016.03.30

　　IPC分類號C02F9/14

　　摘要

　　本實用新型提供了一種家用污水處理凈化循環利用裝置，包括凈化裝置本體和設置于凈化裝置本體內的生化反應箱，所述生化反應箱頂部設有粉碎裝置，所述粉碎裝置頂部設有污水輸入管，所述生化反應箱一側設有水泵，所述水泵一側設有凈水存放箱，所述水泵通過水泵出水管連通于凈水存放箱，所述水泵通過水泵進水管連通于生化反應箱，所述凈水存放箱中設有過濾網層，所述過濾網層一側設有竹炭吸收層;本實用新型中的生化反應箱的設置可以很好的將污水含有的有機物降解凈化，過濾網層和竹炭吸收層配合使得污水得到最終凈化，同樣風機的設置可將凈化裝置本體中的氣體吸出，收集于廢氣收集裝置中，以免氣體泄漏污染環境。

　　權利要求書

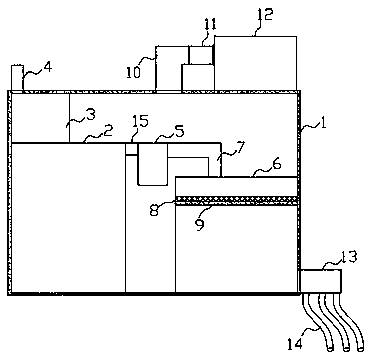

　　1.一種家用污水處理凈化循環利用裝置，包括凈化裝置本體(1)和設置于凈化裝置本體(1)內的生化反應箱(2)，其特征在于，所述生化反應箱(2)頂部設有粉碎裝置(3)，所述粉碎裝置(3)頂部設有污水輸入管(4)，所述生化反應箱(2)一側設有水泵(5)，所述水泵(5)一側設有凈水存放箱(6)，所述水泵(5)通過水泵出水管(7)連通于凈水存放箱(6)，所述水泵(5)通過水泵進水管(15)連通于生化反應箱(2)，所述凈水存放箱(6)中設有過濾網層(8)，所述過濾網層(8)一側設有竹炭吸收層(9)。

　　2.根據權利要求1所述的一種家用污水處理凈化循環利用裝置，其特征在于，所述凈化裝置本體(1)頂部設有排氣管(10)，所述排氣管(10)一端設有風機(11)，所述風機(11)一側設有廢氣收集裝置(12)。

　　3.根據權利要求1所述的一種家用污水處理凈化循環利用裝置，其特征在于，所述凈水存放箱(6)一側設有排水橫管(13)，所述排水橫管(13)一側設有若干排水支管(14)。

　　說明書

　　一種家用污水處理凈化循環利用裝置

　　技術領域

　　本實用新型涉及一種污水處理裝置，特別涉及一種家用污水處理凈化循環利用裝置。

　　背景技術

　　水資源是我們賴以生存的根本，我們的生存是不能離開水的，但我們生存的地球上可使用的淡水資源是非常匱乏的，人均占有淡水資源量是非常少的，在我國淡水資源更加的匱乏，人均占有量是低于世界水平的，同樣在我國淡水資源的分布是極度不平衡的，在西部地區尤為缺水，節約用水是我們必須面對的問題。

　　在日常生活中，我們處處都會使用到水，無論是我們做飯洗菜，以及洗衣服、洗澡等，這些都會耗費大量的水，但在實際生活中這些水都沒有得到合理的再利用，往往會直接排入下水道中，這樣的做法是十分浪費的，家庭生活中產生的污水可利用率是非常高的，這些污水不會含有重金屬污染物，往往只是含有一些泥沙，飯菜等生活中產生的污染物，這些污水是較為容易進行凈化處理的，若是將這些污水處理凈化再利用可以節約大量的水資源。

　　實用新型內容

　　本實用新型要解決的技術問題是克服現有的缺陷，提供一種家用污水處理凈化循環利用裝置，通過生化反應箱的設置，可以有效解決背景技術中的問題。

　　為了解決上述技術問題，本實用新型提供了如下的技術方案：

　　本實用新型提供一種家用污水處理凈化循環利用裝置，包括凈化裝置本體和設置于凈化裝置本體內的生化反應箱，所述生化反應箱頂部設有粉碎裝置，所述粉碎裝置頂部設有污水輸入管，所述生化反應箱一側設有水泵，所述水泵一側設有凈水存放箱，所述水泵通過水泵出水管連通于凈水存放箱，所述水泵通過水泵進水管連通于生化反應箱，所述凈水存放箱中設有過濾網層，所述過濾網層一側設有竹炭吸收層。

　　作為本實用新型的一種優選技術方案，所述凈化裝置本體頂部設有排氣管，所述排氣管一端設有風機，所述風機一側設有廢氣收集裝置。

　　作為本實用新型的一種優選技術方案，所述凈水存放箱一側設有排水橫管，所述排水橫管一側設有若干排水支管。

　　與現有技術相比本實用新型所達到的有益效果是：本實用新型中的生化反應箱的設置可以很好的將污水含有的有機物降解凈化，過濾網層和竹炭吸收層配合使得污水得到最終凈化，同樣風機的設置可將凈化裝置本體中的氣體吸出，收集于廢氣收集裝置中，以免氣體泄漏污染環境。
