申請日2015.11.05

　　公開(公告)日2016.03.23

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種CSBR污水處理池，包括污水處理池，所述污水處理池的內部設置有反應池和沉淀池，所述反應池的一側面設置有第一進水管，所述沉淀池的一側面設置有出水管，所述反應池包括缺氧池、厭氧池和好氧池，所述缺氧池和厭氧池均位于污水處理池內壁的頂部，所述缺氧池通過設置在其一側的輸水管與設置在缺氧池一側的厭氧池固定連接。該CSBR污水處理池，反應池功能更加多樣化，節省了處理設施所需的空間，降低了操作人員的勞動強度，而且使污水處理池更加智能，加速了有機物的氧化分解，提高了處理效率，有效提高了沉淀效率，自動完成了污泥回流，降低了污水處理的運行費用。

　　權利要求書

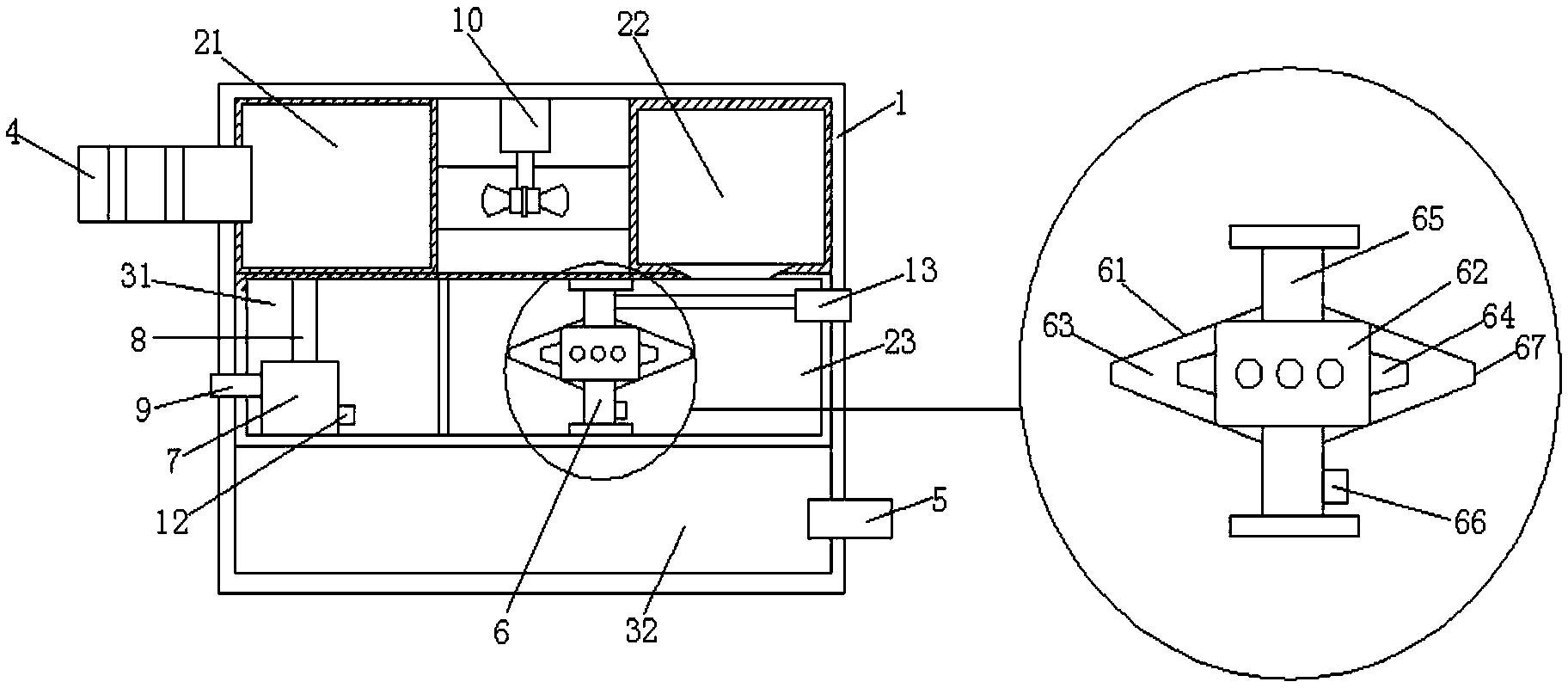

　　1.一種CSBR污水處理池，包括污水處理池(1)，所述污水處理池(1)的內部設置有反應池(2)和沉淀池(3)，所述反應池(2)的一側面設置有第一進水管(4)，所述沉淀池(3)的一側面設置有出水管(5)，其特征在于：所述反應池(2)包括缺氧池(21)、厭氧池(22)和好氧池(23)，所述缺氧池(21)和厭氧池(22)均位于污水處理池(1)內壁的頂部，所述缺氧池(21)通過設置在其一側的輸水管與設置在缺氧池(21)一側的厭氧池(22)固定連接，所述厭氧池(22)的底部通過排水口與設置在污水處理池(1)中部的好氧池(23)連通，所述好氧池(23)的內部設置有疊加式射流曝氣器(6)，所述疊加式射流曝氣器(6)包括外殼(61)，所述外殼(61)的一側開設有外噴嘴(67)，所述外殼(61)的內部設置有內腔(62)，所述外殼(61)與內腔(62)之間的間隙形成用于混合氣體與液體的混合腔(63)，所述內腔(62)的表面固定連接有內噴嘴(64)，所述內腔(62)的頂部和底部分別固定連接有進氣管(65)和第二進水管(66)，所述疊加式射流曝氣器(6)通過進氣管(65)與貫穿污水處理池(1)的輸氣管(13)固定連接，所述沉淀池(3)包括回流沉淀池(31)和設置在污水處理池(1)內壁底部的靜置沉淀池(32)，所述回流沉淀池(31)通過濾網與設置在其一側的好氧池(23)連通，所述回流沉淀池(31)的內部設置有余氣分離器(7)，所述余氣分離器(7)電連接有控制器(14)，所述余氣分離器(7)通過設置在其頂部的回流管(8)和一側的排氣管(9)分別與缺氧池(21)和污水處理池(1)的外部連通，所述余氣分離器(7)的另一側設置有污水管(12)。

　　2.根據權利要求1所述的一種CSBR污水處理池，其特征在于：所述污水處理池(1)內壁的頂部還設置有電機(10)，所述電機(10)通過轉軸與設置在輸水管內部的葉輪(11)套接。

　　3.根據權利要求1所述的一種CSBR污水處理池，其特征在于：所述第一進水管(4)的內部設置有用于阻隔大型物料的格柵網。

　　4.根據權利要求1所述的一種CSBR污水處理池，其特征在于：所述控制器(14)還分別與消毒裝置(15)、疊加式射流曝氣器(6)和電機(10)電連接，所述控制器(14)還電連接有氣體感應裝置(16)。

　　5.根據權利要求1所述的一種CSBR污水處理池，其特征在于：所述疊加式射流曝氣器(6)的進氣管(65)和第二進水管(66)分別通過安裝盤固定連接在好氧池(23)的頂部和底部。

　　說明書

　　一種CSBR污水處理池

　　技術領域

　　本實用新型涉及污水處理技術領域，具體為一種CSBR污水處理池。

　　背景技術

　　污水處理池為使污水達到排水某一水體或再次使用的水質要求對其進行凈化的過程。污水處理被廣泛應用于建筑、農業、交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域，也越來越多地走進尋常百姓的日常生活，而目前市場上的污水處理池，功能比較單一，需要操作人員耗費很多的勞動時間，而且在污水處理和反應過程中，反應效率很慢，在普通的污泥沉淀中，都沒有進行余氣分離措施，而污水中少量的余氣進入沉淀區直接造成城市污染、影響了沉淀效果，且在普通沉淀池中通常都要加裝污泥泵進行污泥回流，沉淀效率很低。

　　實用新型內容

　　本實用新型的目的在于提供一種CSBR污水處理池，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種CSBR污水處理池，包括污水處理池，所述污水處理池的內部設置有反應池和沉淀池，所述反應池的一側面設置有第一進水管，所述沉淀池的一側面設置有出水管，所述反應池包括缺氧池、厭氧池和好氧池，所述缺氧池和厭氧池均位于污水處理池內壁的頂部，所述缺氧池通過設置在其一側的輸水管與設置在缺氧池一側的厭氧池固定連接，所述厭氧池的底部通過排水口與設置在污水處理池中部的好氧池連通，所述好氧池的內部設置有疊加式射流曝氣器，所述疊加式射流曝氣器包括外殼，所述外殼的一側開設有外噴嘴，所述外殼的內部設置有內腔，所述外殼與內腔之間的間隙形成用于混合氣體與液體的混合腔，所述內腔的表面固定連接有內噴嘴，所述內腔的頂部和底部分別固定連接有進氣管和第二進水管，所述疊加式射流曝氣器通過輸氣管與貫穿污水處理池的進氣管固定連接，所述沉淀池包括回流沉淀池和設置在污水處理池內壁底部的靜置沉淀池，所述回流沉淀池通過濾網與設置在其一側的好氧池連通，所述回流沉淀池的內部設置有余氣分離器，所述余氣分離器通過設置在其頂部的回流管和一側的排氣管分別與缺氧池和污水處理池的外部連通，所述余氣分離器的另一側設置有污水管。

　　優選的，所述污水處理池內壁的頂部還設置有電機，所述電機通過轉軸與設置在輸水管內部的葉輪套接。

　　優選的，所述第一進水管的內部設置有用于阻隔大型物料的格柵網。

　　優選的，所述余氣分離器電連接有控制器，所述控制器還分別與消毒裝置、疊加式射流曝氣器和電機電連接，所述控制器還電連接有氣體感應裝置。

　　優選的，所述疊加式射流曝氣器的進氣管和第二進水管分別通過安裝盤固定連接在好氧池的頂部和底部。

　　與現有技術相比，本實用新型的有益效果是：該CSBR污水處理池，通過設置污水處理池內設置反應池和沉淀池，而反應池分為缺氧池、厭氧池和好氧池，使反應池功能更加多樣化，節省了處理設施所需的空間，通過設置控制器，降低了操作人員的勞動強度，而且使污水處理池更加智能，通過設置疊加式射流曝氣器，使氣水混合物在射流器內兩次混合，增加了空氣與污水的接觸面積，氧氣從空氣向污水中的轉移率得到很大的提高，從而加速了有機物的氧化分解，提高了處理效率，設置余氣分離器，有效提高了沉淀效率，同時又自動完成了污泥回流;余氣分離器既使余氣得到有效分離，又自動完成了污泥回流，降低了污水處理的運行費用。
