申請日2015.11.05

　　公開(公告)日2016.04.13

　　IPC分類號B01F7/18; B01F15/02; B01F15/04; B01F13/10; B01F1/00; B01D53/18; B01D53/26; B01D47/06; C02F9/04

　　摘要

　　一種帶廢水廢氣凈化的金屬清洗劑生產線，它包括一組攪拌裝置、供水管(11)、一組第一電磁計量閥(12)、一組原料倉(13)、一組螺旋輸送裝置(14)、廢氣處理裝置、廢水處理裝置、一組水泵(17)、一組第二電磁計量閥(18)、一組第三電磁計量閥(19)、一組電磁閥(20)和PLC控制器，本實用新型的優點是：所述的金屬表面清洗劑的生產線相比傳統的生產線工藝布局更加合理，自動化程度高，且攪拌均勻，溶解更充分，節能環保。

　　權利要求書

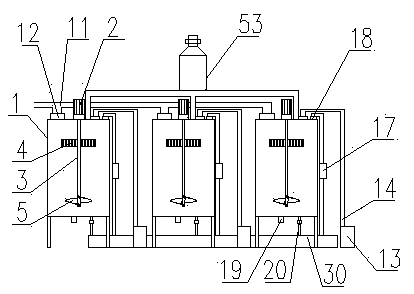

　　1.一種帶廢水廢氣凈化的金屬清洗劑生產線，其特征在于它包括一組攪拌裝置、供水管(11)、一組第一電磁計量閥(12)、一組原料倉(13)、一組螺旋輸送裝置(14)、廢氣處理裝置、廢水處理裝置、一組水泵(17)、一組第二電磁計量閥(18)、一組第三電磁計量閥(19)、一組電磁閥(20)和PLC控制器，攪拌裝置包括攪拌桶(1)、減速電機(2)、攪拌軸(3)、一對攪拌片(4)和一對螺旋葉片(5)，攪拌桶(1)頂部分別開有第一進水口、進料口、第二進水口和出氣口，攪拌桶(1)底部分別開有出料口和廢水排放口，減速電機(2)安裝在攪拌桶(1)頂部，攪拌軸(3)位于攪拌桶(1)內，且攪拌軸(3)一端與減速電機(2)的輸出軸連接，一對攪拌片(4)上分別開有一組孔，孔徑為15mm,一對攪拌片(4)對稱安裝在攪拌軸(3)上，一對螺旋葉片(5)對稱安裝在攪拌軸(3)的另一端，供水管(11)上設有一組出水口，供水管(11)的出水口通過第一電磁計量閥(12)與攪拌桶(1)的第一進水口相通，原料倉(13)的出料口通過螺旋輸送裝置(14)與攪拌桶(1)的進料口相通，廢氣處理裝置包括酸霧進氣管(50)、中性霧進氣管(51)、堿霧進氣管(52)、廢氣處理塔(53)、水處理槽(54)、干燥模塊(55)、排氣管(56)、引風機(57)、排水管(58)和排水閥(59)，所述廢氣處理塔(53)底部分別設有三個進氣口，頂部設有排氣口，廢氣處理塔(53)的進氣口分別通過酸霧進氣管(50)、中性霧進氣管(51)和堿霧進氣管(52)與攪拌桶(1)的出氣口相通，所述酸霧進氣管(50)、中性霧進氣管(51)和堿霧進氣管(52)的另一端分別通過管道通入水處理槽(54)槽底，所述水處理槽(54)頂部為敞口，底部設有排水口，水處理槽(54)安裝在廢氣處理塔(53)底部，所述干燥模塊(55)安裝在廢氣處理塔(53)內，并位于水處理槽(54)的上方，所述排氣管(56)與廢氣處理塔(53)頂部的排氣口相通，所述引風機(57)與廢氣處理塔(53)的排氣口相通，所述排水管(58)通過排水閥(59)與水處理槽(54)底部的排水口相通，廢水處理裝置包括水池(30)、活性炭板(31)、酸堿度測試器(32)、堿性劑容器(33)、堿性劑電磁閥(34)、酸性劑容器(35)、酸性劑電磁閥(36)、絮凝劑容器(37)、絮凝劑電磁閥(38)、氣泵(39)、廢水收集管道(40)和過濾水排放管道(41)，水池(30)位于攪拌桶(1)的下方，活性炭板(31)安裝在水池(30)內，且把水池(30)分割成上下兩層，攪拌桶(1)的廢水排放口通過電磁閥(20)和廢水收集管道(40)與水池(30)下層相通，酸堿度測試器(32)安裝在水池(30)內的上層，堿性劑容器(33)、酸性劑容器(35)和絮凝劑容器(37)分別通過堿性劑電磁閥(34)、酸性劑電磁閥(36)和絮凝劑電磁閥(38)與水池(30)的下層用管道相通，氣泵(39)的出氣口與水池(30)的下層相通，水池(30)的上層通過水泵(17)和第二電磁計量閥(18)與攪拌桶(1)的第二進水口相通，酸堿度測試器(32)通過輸入模塊與PLC控制器電連接，第三電磁計量閥(19)安裝在攪拌桶(1)的出料口上，PLC控制器通過輸出模塊分別控制減速電機(2)、第一電磁計量閥(12)、螺旋輸送裝置(14)、水泵(17)、第二電磁計量閥(18)、第三電磁計量閥(19)、電磁閥(20)、堿性劑電磁閥(34)、酸性劑電磁閥(36)、絮凝劑電磁閥(38)、氣泵(39)和引風機(57)的開或關。

　　說明書

　　一種帶廢水廢氣凈化的金屬清洗劑生產線

　　技術領域

　　本實用新型涉及金屬清洗技術領域，具體涉及一種帶廢水廢氣凈化的金屬清洗劑生產線。

　　背景技術

　　目前，現有的金屬清洗劑生產線設備陳舊，大部分需要人工控制，工序繁瑣，浪費人力，攪拌溶解效果不好，且在污水的處理和廢氣的排放上造成較大的污染和浪費。

　　實用新型內容

　　本實用新型主要針對目前，現有的金屬清洗劑生產線設備陳舊，大部分需要人工控制，工序繁瑣，浪費人力，攪拌溶解效果不好，且在污水的處理和廢氣的排放上造成較大的污染和浪費之不足，而提供一種帶廢水廢氣凈化的金屬清洗劑生產線。

　　本實用新型包括一組攪拌裝置、供水管、一組第一電磁計量閥、一組原料倉、一組螺旋輸送裝置、廢氣處理裝置、廢水處理裝置、一組水泵、一組第二電磁計量閥、一組第三電磁計量閥、一組電磁閥和PLC控制器，攪拌裝置包括攪拌桶、減速電機、攪拌軸、一對攪拌片和一對螺旋葉片，攪拌桶頂部分別開有第一進水口、進料口、第二進水口和出氣口，攪拌桶底部分別開有出料口和廢水排放口，減速電機安裝在攪拌桶頂部，攪拌軸位于攪拌桶內，且攪拌軸一端與減速電機的輸出軸連接，一對攪拌片上分別開有一組孔，孔徑為15mm,一對攪拌片對稱安裝在攪拌軸上，一對螺旋葉片對稱安裝在攪拌軸的另一端，供水管上設有一組出水口，供水管的出水口通過第一電磁計量閥與攪拌桶的第一進水口相通，原料倉的出料口通過螺旋輸送裝置與攪拌桶的進料口相通，廢氣處理裝置包括酸霧進氣管、中性霧進氣管、堿霧進氣管、廢氣處理塔、水處理槽、干燥模塊、排氣管、引風機、排水管和排水閥，所述廢氣處理塔底部分別設有三個進氣口，頂部設有排氣口，廢氣處理塔的進氣口分別通過酸霧進氣管、中性霧進氣管和堿霧進氣管與攪拌桶的出氣口相通，所述酸霧進氣管、中性霧進氣管和堿霧進氣管的另一端分別通過管道通入水處理槽槽底，所述水處理槽頂部為敞口，底部設有排水口，水處理槽安裝在廢氣處理塔底部，所述干燥模塊安裝在廢氣處理塔內，并位于水處理槽的上方，所述排氣管與廢氣處理塔頂部的排氣口相通，所述引風機與廢氣處理塔的排氣口相通，所述排水管通過排水閥與水處理槽底部的排水口相通，廢水處理裝置包括水池、活性炭板、酸堿度測試器、堿性劑容器、堿性劑電磁閥、酸性劑容器、酸性劑電磁閥、絮凝劑容器、絮凝劑電磁閥、氣泵、廢水收集管道和過濾水排放管道，水池位于攪拌桶的下方，活性炭板安裝在水池內，且把水池分割成上下兩層，攪拌桶的廢水排放口通過電磁閥和廢水收集管道與水池下層相通，酸堿度測試器安裝在水池內的上層，堿性劑容器、酸性劑容器和絮凝劑容器分別通過堿性劑電磁閥、酸性劑電磁閥和絮凝劑電磁閥與水池的下層用管道相通，氣泵的出氣口與水池的下層相通，水池的上層通過水泵和第二電磁計量閥與攪拌桶的第二進水口相通，酸堿度測試器通過輸入模塊與PLC控制器電連接，第三電磁計量閥安裝在攪拌桶的出料口上，PLC控制器通過輸出模塊分別控制減速電機、第一電磁計量閥、螺旋輸送裝置、水泵、第二電磁計量閥、第三電磁計量閥、電磁閥、堿性劑電磁閥、酸性劑電磁閥、絮凝劑電磁閥、氣泵和引風機的開或關。

　　本實用新型的優點是：所述的金屬表面清洗劑的生產線相比傳統的生產線工藝布局更加合理，自動化程度高，且攪拌均勻，溶解更充分，節能環保。
