申請日2015.11.05

　　公開(公告)日2016.04.06

　　IPC分類號B01F15/02; B01F15/06; C02F1/00

　　摘要

　　本實用新型公開了一種水處理藥劑混合噴淋裝置，包括混合容器，混合容器的上端設有電機，電機的輸出端設有伸進混合容器內部的攪拌軸，攪拌軸上均勻設有若干攪拌葉，攪拌葉上設有加熱裝置，混合容器的內壁上設有若干折流板，折流板上開設有若干折流孔，混合容器的內部還設有溫度傳感器，混合容器的外側設有控制器，混合容器上端分別有藥劑加入裝置，混合容器底部設置有噴淋裝置，藥劑加入裝置由料斗連接入料管組成;噴淋裝置由噴淋管前端安裝噴頭組成;噴淋管上安裝有高壓泵;入料管和噴淋管上分別安裝有截流閥。本實用新型結構簡單、使用方便，混合效果好，投放效率高。

　　權利要求書

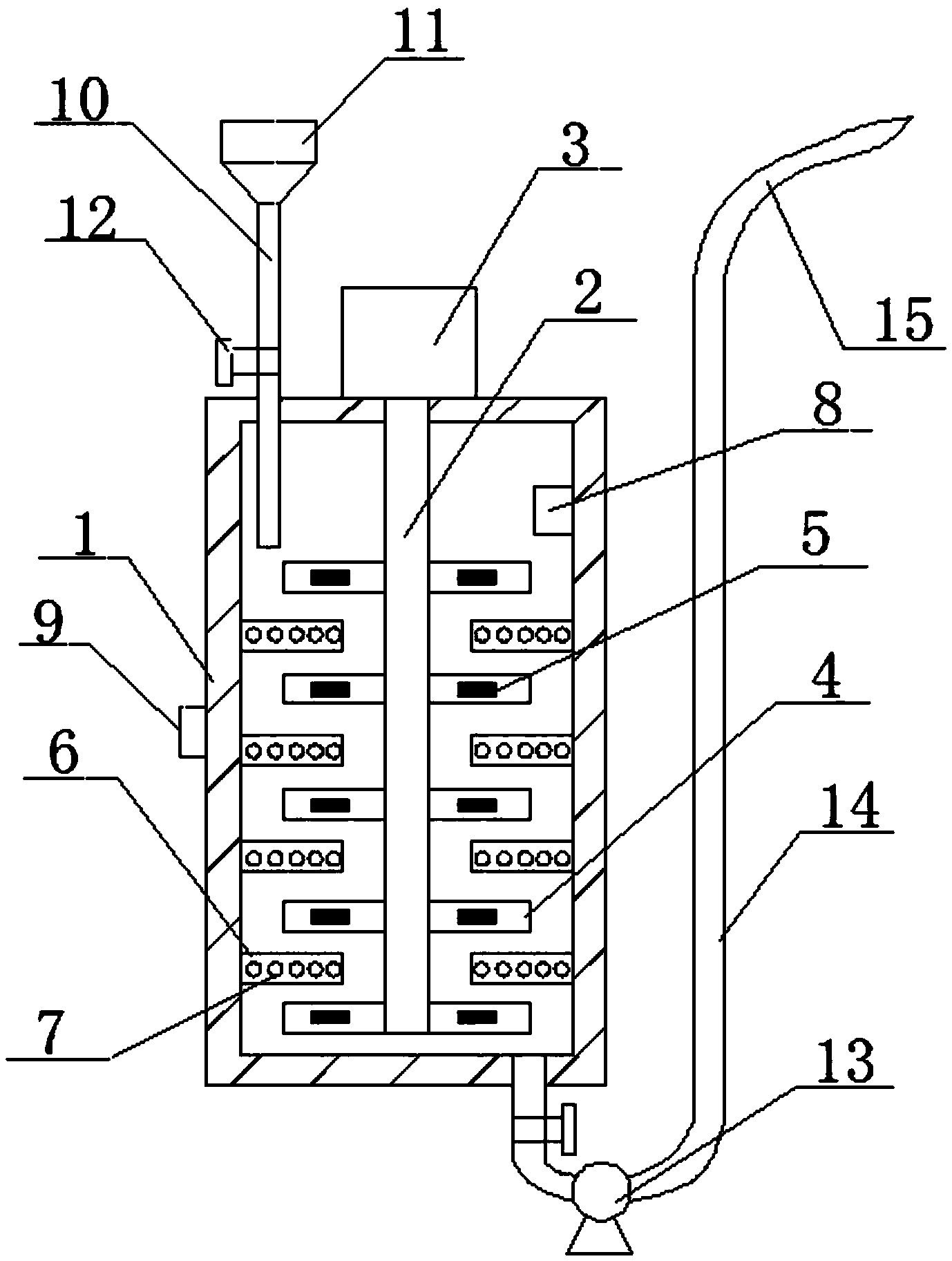

　　1.一種水處理藥劑混合噴淋裝置，包括混合容器(1)，其特征在于，所述混合容器(1)的上端設有電機(3)，所述電機(3)的輸出端設有伸進混合容器(1)內部的攪拌軸(2)，所述攪拌軸(2)上均勻設有若干攪拌葉(4)，所述攪拌葉(4)上設有加熱裝置(5)，混合容器(1)的內壁上設有若干折流板(6)，所述折流板(6)上開設有若干折流孔(7)，混合容器(1)的內部還設有溫度傳感器(8)，混合容器(1)的外側設有控制器(9)，混合容器(1)上端分別有藥劑加入裝置，混合容器(1)底部設置有噴淋裝置，所述藥劑加入裝置由料斗(11)連接入料管(10)組成;所述噴淋裝置由噴淋管(14)前端安裝噴頭(15)組成;所述噴淋管(14)上安裝有高壓泵(13);所述入料管(10)和噴淋管(14)上分別安裝有截流閥(12)。

　　2.根據權利要求1所述的一種水處理藥劑混合噴淋裝置，其特征在于，所述混合容器(1)為兩層結構組成，其外層有金屬塑料結構制成，其內層由玻璃鋼制成。

　　3.根據權利要求1所述的一種水處理藥劑混合噴淋裝置，其特征在于，所述噴淋管(14)為彎曲和延伸的柔性管。

　　4.根據權利要求1所述的一種水處理藥劑混合噴淋裝置，其特征在于，所述噴頭(15)為可旋轉機構。

　　說明書

　　一種水處理藥劑混合噴淋裝置

　　技術領域

　　本實用新型涉及水處理裝置技術領域，具體是一種水處理藥劑混合噴淋裝置。

　　背景技術

　　隨著工業的不斷發展，一方面給人們的生活帶來了翻天覆地的變化，另一方面，在工業生產過程中，如煤礦企業、冶金、鋼鐵和石油化工需要大量的工業用水，由于此類用水

　　會對水體產生一定污染，如果將其直接排放外界，將會對江流湖海造成一定的污染，隨著國家倡導要求水質達標后才能排放，因此必須對水體進行處理，由于工業用水中含有不同的污染物質，因此，需要多種水處理藥劑混合后對其中和，現有的技術中通常是單獨投放這類藥劑，過程費時費力;另外投放點比較集中，很難形成擴散面，不利于水體凈化。

　　實用新型內容

　　本實用新型的目的在于提供一種結構簡單、使用方便的水處理藥劑混合噴淋裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

　　一種水處理藥劑混合噴淋裝置，包括混合容器，所述混合容器的上端設有電機，所述電機的輸出端設有伸進混合容器內部的攪拌軸，所述攪拌軸上均勻設有若干攪拌葉，所述攪拌葉上設有加熱裝置，混合容器的內壁上設有若干折流板，所述折流板上開設有若干折流孔，混合容器的內部還設有溫度傳感器，混合容器的外側設有控制器，混合容器上端分別有藥劑加入裝置，混合容器底部設置有噴淋裝置，所述藥劑加入裝置由料斗連接入料管組成;所述噴淋裝置由噴淋管前端安裝噴頭組成;所述噴淋管上安裝有高壓泵;所述入料管和噴淋管上分別安裝有截流閥。

　　作為本實用新型進一步的方案：所述混合容器為兩層結構組成，其外層有金屬塑料結構制成，其內層由玻璃鋼制成。

　　作為本實用新型進一步的方案：所述噴淋管為彎曲和延伸的柔性管。

　　作為本實用新型再進一步的方案：所述噴頭為可旋轉機構。

　　與現有技術相比，本實用新型的有益效果是：可以將多種水處理劑加入到混合容器中，加入后通過攪拌葉和折流板的配合，可以保證其充分混合后，通過高壓泵將其噴出;通過調節噴頭，可以改變噴出的混合液為線型，還是花型，投放效率高，凈化效果好。還設有加熱裝置，在溫度較低的情況下，可以對混合容器內得藥劑進行加熱，保證藥劑順利的混合，提高混合的質量。
