申請日2015.09.16

　　公開(公告)日2015.11.18

　　IPC分類號C02F1/40; C02F9/02

　　摘要

　　本發明公開了一種食堂廢水隔油裝置，屬于油水分離處理領域，包括泔水進口和出渣口，所述泔水進口下端設置有送渣腔，送渣腔內設置有螺桿，螺桿與電機連接，螺桿下端設置有第一過濾板，第一過濾板的下端設置有油水集槽，油水集槽側壁面的上端設置有出油口，且開始出油口的油水集槽壁上設置有傾斜的第二過濾板，油水集槽的底端設置有出水口，出水口上設置有閥門，出水口上端設置有與油水集槽連接的觀察柱，出渣口的下端設置有回收桶，本發明結構簡單，操作方便，分離效果好。

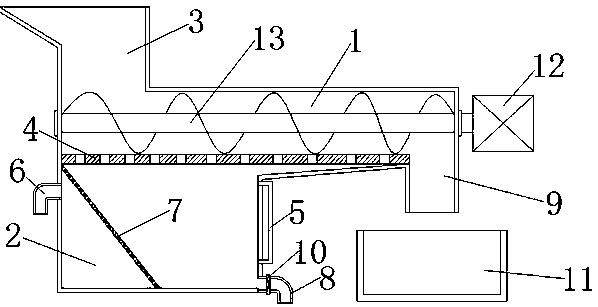

　　摘要附圖



　　權利要求書

　　1.食堂廢水隔油裝置，包括泔水進口和出渣口，其特征在于，所述泔水進口下端設置有送渣腔，送渣腔內設置有螺桿，螺桿與電機連接，螺桿下端設置有第一過濾板，第一過濾板的下端設置有油水集槽，油水集槽側壁面的上端設置有出油口，且開始出油口的油水集槽壁上設置有傾斜的第二過濾板，油水集槽的底端設置有出水口，第二過濾板隔設于出油口與出水口之間，出水口上設置有閥門，出水口上端設置有與油水集槽連接的觀察柱，出渣口的下端設置有回收桶。

　　2.根據權利要求1所述的食堂廢水隔油裝置，其特征在于，所述第一過濾板的過濾孔孔徑大于第二過濾板的過濾孔孔徑。

　　3.根據權利要求1所述的食堂廢水隔油裝置，其特征在于，所述出渣口與油水集槽之間的銜接面為斜面，第一過濾板的下表面與銜接面的最高點貼合。

　　說明書

　　食堂廢水隔油裝置

　　技術領域

　　本發明涉及油水分離處理領域，具體為一種食堂廢水隔油裝置。

　　背景技術

　　隨著食堂規模日益擴大的今天，食堂廢水量越來越多，廢水處理質量不高，油水分離不徹底，含超標的油水混合物直接排入到市政污水管道中，含油脂的污水長期這樣直接排放，勢必造成市政排水管網結垢堵塞，因堵塞后不易清理，極易造成城市排水管網癱瘓，給生產和生活帶來的損失和影響是非常嚴重的，同時造成了很大的資源浪費。

　　發明內容

　　本發明的目的在于提供一種食堂廢水隔油裝置，以解決上述問題。

　　為實現本發明目的，采用的技術方案為：食堂廢水隔油裝置，包括泔水進口和出渣口，所述泔水進口下端設置有送渣腔，送渣腔內設置有螺桿，螺桿與電機連接，螺桿下端設置有第一過濾板，第一過濾板的下端設置有油水集槽，油水集槽側壁面的上端設置有出油口，且開始出油口的油水集槽壁上設置有傾斜的第二過濾板，油水集槽的底端設置有出水口，第二過濾板隔設于出油口與出水口之間，出水口上設置有閥門，出水口上端設置有與油水集槽連接的觀察柱，出渣口的下端設置有回收桶。

　　進一步地，所述第一過濾板的過濾孔孔徑大于第二過濾板的過濾孔孔徑。

　　進一步地，所述出渣口與油水集槽之間的銜接面為斜面，第一過濾板的下表面與銜接面的最高點貼合。

　　本發明的有益效果是，通過螺桿和第一過濾板的配合，將從泔水入口倒入的廢水進行初次的過濾，剩余在第一過濾板上的殘留物可以通過螺桿的配合將殘留物從出渣口排出到回收桶內，初次過濾的廢水進入到油水集槽后，廢水表面的油層通過出油口排出，同時位于油水集槽內的第二過濾板可以更好地對廢水再次過濾，使出油口排出的油層更加干凈，同時觀察柱可以觀察到油水集槽內廢水上的油層厚度，本發明能快速的將廢水中的油層進行分離，分離的油層干凈，整個操作的方式簡單
