申請日2015.09.16
公開(公告)日2015.11.18
IPC分類號C02F9/14; C02F3/12
摘要
本發明公開了一種高負荷代謝調控生物反應器及采用該裝置進行廢水處理的方法，裝置包括雙層筒狀分離器(4)，將所述高負荷代謝調控生物反應器分隔為反應區和沉淀區(1)，所述反應區和所述沉淀區(1)之間通過污泥回流縫(8)連接，循環隔離筒(7)，豎直設置在所述反應區內，曝氣頭(6)，設置在所述循環隔離筒(7)的底部。所述方法包括廢水的混合、廢水的預處理、進行厭氧產甲烷處理以及好氧生物處理。采用本發明的裝置及方法處理含丙烯酸廢水和含丙烯酸鹽廢水，其優點在于啟動速度快、處理負荷高、運行穩定、處理成本低。
摘要附圖
權利要求書
1.一種高負荷代謝調控生物反應器，其特征在于：所述高負荷代謝調控生物反應器為懸 浮生長反應器或投加懸浮生物載體的復合生長反應器，包括：
雙層筒狀分離器(4)，將所述高負荷代謝調控生物反應器分隔為反應區和沉淀區(1)，所 述反應區和所述沉淀區(1)之間通過污泥回流縫(8)連接，且所述沉淀區(1)位于所述反 應區的上部，在所述雙層筒狀分離器(4)的下端連接有污泥抽吸擋板(9)，在所述雙層筒狀 分離器(4)上設置有氣泡分離夾層(5);
循環隔離筒(7)，豎直設置在所述反應區內，將所述反應區分隔為所述循環隔離筒(7) 內部的氣流攪拌循環稀釋快速混合區(2)和外部的高負荷代謝調控脫毒轉化區(3);
曝氣頭(6)，設置在所述循環隔離筒(7)的底部;
在所述高負荷代謝調控生物反應器的頂部設置有反應器密封蓋(16)，底部設置有進水口 及放空口(14)，在所述高負荷代謝調控生物反應器的上部設置有出水口(17)。

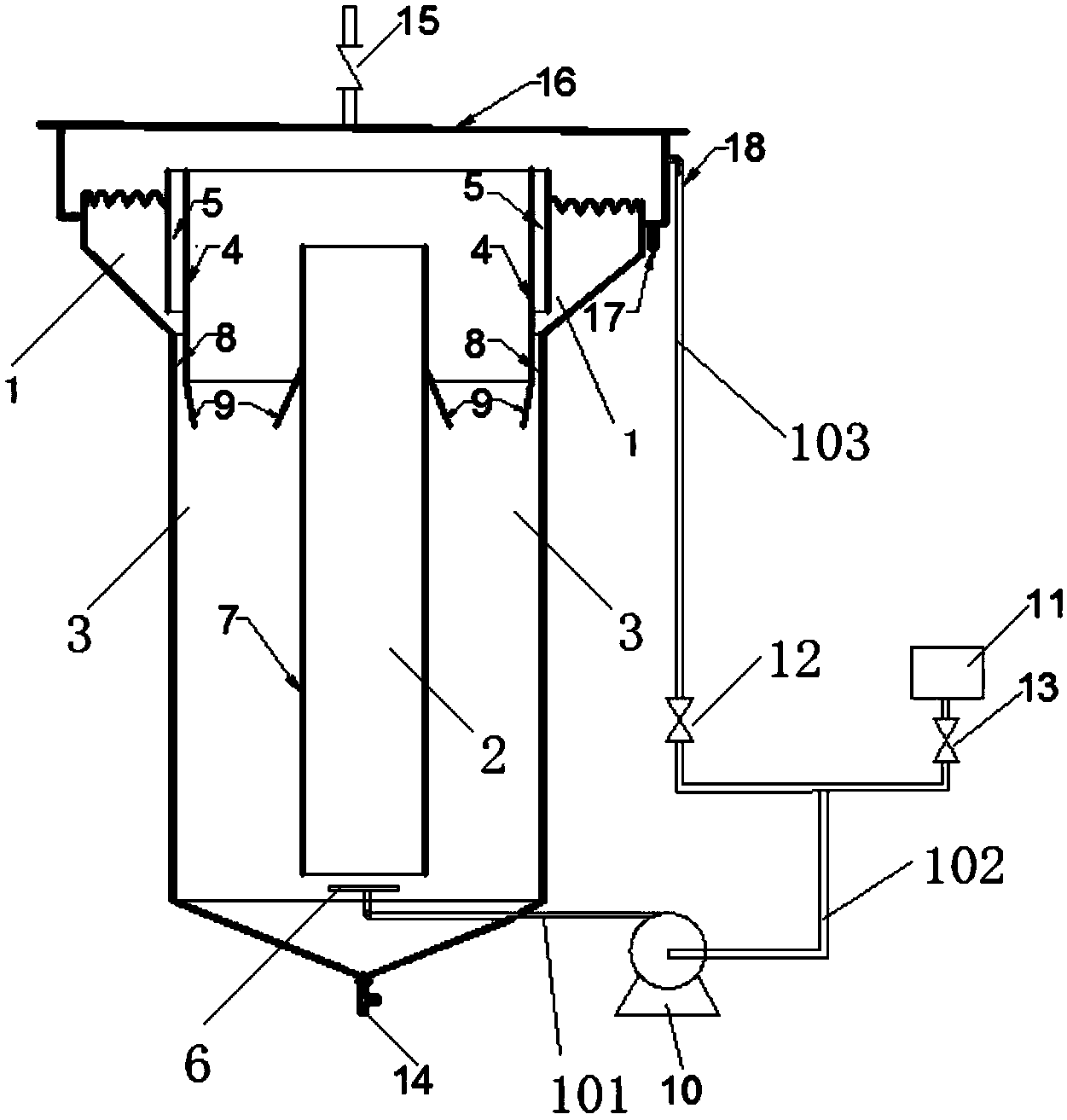

2.根據權利要求1所述的高負荷代謝調控生物反應器，其特征在于：在所述反應器密封 蓋(16)的頂部設置有單向閥排氣口(15)，所述高負荷代謝調控生物反應器還包括低氧尾氣 循環回曝氣系統，包括：
反應器低氧循環氣循環口(18)，設置在所述高負荷代謝調控生物反應器的上部;
曝氣鼓風機(10)，通過第一管道(101)與所述曝氣頭(6)相連，通過第二管道(102) 連接新鮮空氣進口(11)，在靠近所述新鮮空氣進口(11)處的所述第二管道(102)上設置 有新鮮空氣氣量調節閥(13);
所述反應器低氧循環氣循環口(18)通過第三管道(103)與所述第二管道(102)相連 通，在所述第三管道(103)上設置有反應器低氧循環氣氣量調節閥(12)。
3.根據權利要求2所述的高負荷代謝調控生物反應器，其特征在于：所述氣流攪拌循環 稀釋快速混合區(2)和所述高負荷代謝調控脫毒轉化區(3)的體積比為1:2～1:10。
4.采用權利要求1～3中任意一項所述的高負荷代謝調控生物反應器進行廢水處理的方 法，其特征在于：包括如下步驟：
(A)含高濃度丙烯酸或丙烯酸鹽廢水與采用反應器處理后的處理出水按照1:0～1:10的 比例混合后，加入氮磷營養物質，再經酸或堿調節pH值至中性;
(B)步驟A出水采用高負荷代謝調控生物反應器進行預處理，使廢水厭氧產甲烷抑制 率以丙酸為底物降至10%以下，而BOD5去除率在20%以下;
(C)步驟B出水補充鐵、鈷、鎳微量元素后進行厭氧產甲烷處理;
(D)步驟C出水進行好氧生物處理。
5.根據權利要求4所述的廢水處理的方法，其特征在于：所述步驟(A)中混合后的廢 水中丙烯酸及鹽濃度以丙烯酸計為20000mg/L以下;所述堿為工業用無機堿或無機堿濃度高 且中和后毒性低的廢水;所述酸為工業用無機酸或無機酸濃度高且中和后毒性低的廢水。
6.根據權利要求5所述的廢水處理的方法，其特征在于：所述無機堿包括氫氧化鈉、氫 氧化鉀、氫氧化鈣、碳酸鈉、碳酸氫鈉或其混合物;所述無機酸為鹽酸、硫酸或其混合物。
7.根據權利要求4所述的廢水處理的方法，其特征在于：所述厭氧產甲烷抑制率的測定 以丙酸鈉為產甲烷底物;丙酸鈉培養液組成如下：丙酸鈉3.43g/L、刃天青0.9mg/L、 (NH4)2HPO472.1mg/L、CaCl2·2H2O225mg/L、NH4Cl359mg/L、MgCl2·4H2O1620mg/L、KCl 1170mg/L、MnCl2·4H2O18.0mg/L、CoCl2·6H2O27mg/L、H3BO35.13mg/L、CuCl2·2H2O2.43 mg/L、Na2MoO4·2H2O2.30mg/L、ZnCl21.89mg/L、FeCl2·4H2O333mg/L、Na2S·9H2O 450mg/L、維生素H0.018mg/L、葉酸0.018mg/L、維生素B60.09mg/L、維生素B20.045mg/L、 維生素B10.045mg/L、煙酸0.045mg/L、泛酸鈣0.045mg/L、維生素B120.0009mg/L、對氨 基苯甲酸0.045mg/L、α-硫辛酸0.045mg/L;
測定含有所述廢水條件下的甲烷產生速率：按照體積比1:1:8將所述丙酸鈉培養液、產甲 烷顆粒污泥和所述中和至pH值為6.5～7.5的預處理后的廢水混合，35℃條件下測定混合液 產甲烷量，計算甲烷產生速率V3;
測定無毒性物質條件下的甲烷產生速率：按照體積比1:1:8將所述丙酸鈉培養液、產甲烷 顆粒污泥和所述去離子水混合，35℃條件下測定產甲烷量并計算無毒性物質條件下的甲烷產 生速率V4;
計算所述厭氧產甲烷抑制率的方法為：厭氧產甲烷抑制率=(1-V3/V4)×100%。
8.根據權利要求4所述的廢水處理的方法，其特征在于：所述高負荷代謝調控生物反應 器運行期間控制反應區混合液pH值為6～9，溫度為20～40℃，啟動最初階段接種好氧活性 污泥，接種濃度為2000～6000mg/LMLSS，控制曝氣量使反應區頂部混合液氧化還原電位 -50～100mV，當所述高負荷代謝調控生物反應器COD去除率穩定達80%以上時，使所述高 負荷代謝調控生物反應器混合液氧化還原電位低于-200mV，溶解氧低于0.5mg/L運行，所述 高負荷代謝調控生物反應器在30d內完成啟動。
9.根據權利要求4所述的廢水處理的方法，其特征在于：所述高負荷代謝調控生物反應 器中的反應區水力停留時間控制在1h～12h，丙烯酸鹽處理負荷以丙烯酸計最高可達 160kg/m3.d。
10.根據權利要求4所述的廢水處理的方法，其特征在于：所述步驟(C)中廢水所進 行的厭氧產甲烷處理為單級或多級升流式厭氧污泥床、厭氧生物濾池或厭氧顆粒污泥膨脹床; 步驟(D)中廢水所進行的好氧生物處理為活性污泥法或生物膜法。
說明書
一種高負荷代謝調控生物反應器及廢水處理方法
技術領域
本發明涉及一種廢水處理領域，特別是涉及一種高負荷代謝調控生物反應器及采用該反 應器進行廢水處理的方法。
背景技術
丙烯酸生產過程中以及以丙烯酸為原料的生產過程中會產生大量含較高濃度丙烯酸或丙 烯酸鹽的廢水。由于丙烯酸及其鹽對微生物具有很高的毒性，直接進行生化處理，常出現污 泥馴化速度慢、污泥易流失、處理出水水質不穩定等問題。
目前含丙烯酸廢水多采用熱力焚燒法等工藝進行處理。熱力焚燒工藝即將含高濃度丙烯 酸的廢水經過氣提塔濃縮后，在助燃壓縮空氣的幫助下呈霧狀噴入廢水焚燒爐，同時燃料氣 或燃料油也進入燃燒爐燃燒，燃燒氣溫度可達950℃，在950℃的高溫下，廢水中的有機物 完全反應成為二氧化碳和水，處理效率很高。盡管如此，熱力焚燒工藝基建投資大，消耗大 量燃料氣或燃料油，能耗及運行成本高，且當采用該工藝處理含丙烯酸鹽的廢水時，容易造 成爐體腐蝕、管道堵塞，爐磚等需定期更換，進一步增加了運行成本。丙烯酸為可生物降解 有機物，但由于丙烯酸(鹽)的毒性很高，生物處理工藝通常需要將含丙烯酸(鹽)廢水用 生活污水、冷卻水等進行大量稀釋后或處理出水大比率回流稀釋后再進行處理，其缺點在于 廢水稀釋浪費大量的冷卻水，出水回流能耗高。而且由于丙烯酸(鹽)對水處理微生物特別 是產甲烷菌毒性很高，污泥馴化困難，反應器啟動常常需要半年甚至一年以上，且易受到?jīng)_ 擊負荷的沖擊，嚴重影響生產裝置的正常運行等。
因此含丙烯酸(鹽)廢水的處理一直是工業廢水處理領域的難題。
發明內容
本發明要解決的技術問題是提供一種處理含高濃度丙烯酸或丙烯酸鹽廢水的裝置和方法， 采用本發明的裝置及方法處理含丙烯酸廢水和含丙烯酸鹽廢水，其優點在于啟動速度快、處 理負荷高、運行穩定、處理成本低。
一種高負荷代謝調控生物反應器，所述高負荷代謝調控生物反應器為懸浮生長反應器或投 加懸浮生物載體的復合生長反應器，包括：
雙層筒狀分離器，將所述高負荷代謝調控生物反應器分隔為反應區和沉淀區，所述反應區 和所述沉淀區之間通過污泥回流縫連接，且所述沉淀區位于所述反應區的上部，在所述雙層 筒狀分離器的下端連接有污泥抽吸擋板，在所述雙層筒狀分離器上設置有氣泡分離夾層;
循環隔離筒，豎直設置在所述反應區內，將所述反應區分隔為所述循環隔離筒內部的氣流 攪拌循環稀釋快速混合區和外部的高負荷代謝調控脫毒轉化區;
曝氣頭，設置在所述循環隔離筒的底部;
在所述高負荷代謝調控生物反應器的頂部設置有反應器密封蓋，底部設置有進水口及放空 口，在所述高負荷代謝調控生物反應器的上部設置有出水口。
本發明所述的高負荷代謝調控生物反應器，其中，在所述反應器密封蓋的頂部設置有單 向閥排氣口，所述高負荷代謝調控生物反應器還包括低氧尾氣循環回曝氣系統，包括：
反應器低氧循環氣循環口，設置在所述高負荷代謝調控生物反應器的上部;
曝氣鼓風機，通過第一管道與所述曝氣頭相連，通過第二管道連接新鮮空氣進口，在靠 近所述新鮮空氣進口處的所述第二管道上設置有新鮮空氣氣量調節閥;
所述反應器低氧循環氣循環口通過第三管道與所述第二管道相連通，在所述第三管道上 設置有反應器低氧循環氣氣量調節閥。
所述低氧尾氣循環回曝氣系統可將反應器排出的低氧尾氣循環回曝氣系統。調節兩個系 統的曝氣量可在保證反應器內混合條件的情況下，將反應器混合液氧化還原條件和污染物濃 度控制在需要的范圍，從而實現對微生物種群和代謝過程的調控，實現有毒污染物的選擇性 代謝轉化;根據反應器進水丙烯酸鹽濃度，反應器反應區水力停留時間控制在1h～12h，丙 烯酸鹽處理負荷最高可達160kg/m3.d(以丙烯酸計)。
本發明所述的高負荷代謝調控生物反應器，其中，所述氣流攪拌循環稀釋快速混合區和 所述高負荷代謝調控脫毒轉化區的體積比為1:2～1:10。
一種采用本發明所述的高負荷代謝調控生物反應器進行廢水處理的方法，包括如下步驟：
(A)含高濃度丙烯酸或丙烯酸鹽廢水與采用反應器處理后的處理出水按照1:0～1:10的 比例混合后，加入氮磷營養物質，再經酸或堿調節pH值至中性;
(B)步驟A出水采用高負荷代謝調控生物反應器進行預處理，使廢水厭氧產甲烷抑制 率以丙酸為底物降至10%以下，而BOD5去除率在20%以下;
(C)步驟B出水補充鐵、鈷、鎳微量元素后進行厭氧產甲烷處理;
(D)步驟C出水進行好氧生物處理。
本發明所述的廢水處理的方法，其中，所述步驟(A)中混合后的廢水中丙烯酸及鹽濃 度以丙烯酸計為20000mg/L以上;所述堿為工業用無機堿或無機堿濃度高且中和后毒性低的 廢水;所述酸為工業用無機酸或無機酸濃度高且中和后毒性低的廢水。
本發明所述的廢水處理的方法，其中，所述無機堿包括氫氧化鈉、氫氧化鉀、氫氧化鈣、 碳酸鈉、碳酸氫鈉或其混合物;所述無機酸為鹽酸、硫酸或其混合物。
本發明所述的廢水處理的方法，其中，所述厭氧產甲烷抑制率的測定以丙酸鈉為產甲烷 底物;丙酸鈉培養液組成如下：丙酸鈉3.43g/L、刃天青0.9mg/L、(NH4)2HPO472.1mg/L、 CaCl2·2H2O225mg/L、NH4Cl359mg/L、MgCl2·4H2O1620mg/L、KCl1170mg/L、MnCl2·4H2O 18.0mg/L、CoCl2·6H2O27mg/L、H3BO35.13mg/L、CuCl2·2H2O2.43mg/L、Na2MoO4·2H2O 2.30mg/L、ZnCl21.89mg/L、FeCl2·4H2O333mg/L、Na2S·9H2O450mg/L、維生素H0.018 mg/L、葉酸0.018mg/L、維生素B60.09mg/L、維生素B20.045mg/L、維生素B10.045mg/L、 煙酸0.045mg/L、泛酸鈣0.045mg/L、維生素B120.0009mg/L、對氨基苯甲酸0.045mg/L、 α-硫辛酸0.045mg/L;
測定含有所述廢水條件下的甲烷產生速率：按照體積比1:1:8將所述丙酸鈉培養液、產甲 烷顆粒污泥和所述中和至pH值為6.5～7.5的預處理后的廢水混合，35℃條件下測定混合液 產甲烷量，計算甲烷產生速率V3;
測定無毒性物質條件下的甲烷產生速率：按照體積比1:1:8將所述丙酸鈉培養液、產甲烷 顆粒污泥和所述去離子水混合，35℃條件下測定產甲烷量并計算無毒性物質條件下的甲烷產 生速率V4;
計算所述厭氧產甲烷抑制率的方法為：厭氧產甲烷抑制率=(1-V3/V4)×100%。
本發明所述的廢水處理的方法，其中，所述高負荷代謝調控生物反應器運行期間控制反 應區混合液pH值為6～9，溫度為20～40℃，啟動最初階段接種好氧活性污泥，接種濃度為 2000～6000mg/LMLSS，控制曝氣量使反應區頂部混合液氧化還原電位-50～100mV，當所述 高負荷代謝調控生物反應器COD去除率穩定達80%以上時，使所述高負荷代謝調控生物反 應器混合液氧化還原電位低于-200mV，溶解氧低于0.5mg/L運行，所述高負荷代謝調控生物 反應器在30d內完成啟動。
本發明所述的廢水處理的方法，其中，所述高負荷代謝調控生物反應器中的反應區水力 停留時間控制在1h～12h，丙烯酸鹽處理負荷以丙烯酸計最高可達160kg/m3.d。
本發明所述的廢水處理的方法，其中，所述步驟(C)中廢水所進行的厭氧產甲烷處理 為單級或多級升流式厭氧污泥床、厭氧生物濾池或厭氧顆粒污泥膨脹床;步驟(D)中廢水 所進行的好氧生物處理為活性污泥法或生物膜法。
本發明的裝置和方法與現有技術不同之處在于：
1)本發明的高負荷代謝調控生物反應器啟動速度快，啟動成本低：本發明所述用于廢水 預處理的生物反應器，可采用普通市政污水處理廠活性污泥進行接種，啟動初始階段采用高 ORP運行，污泥增殖速度較快，可在1個月左右的時間內完成啟動。后續厭氧產甲烷反應器 可采用沼氣池污泥或顆粒污泥進行接種，由于經過預處理，廢水的厭氧產甲烷毒性顯著下降， 該反應器可隨預處理反應器進行同步啟動。工藝末端的好氧處理以普通市政污水處理廠活性 污泥為接種，可隨其他反應器進行同步啟動。工藝啟動周期顯著低于現有生物處理工藝所需 要的半年甚至一年以上的啟動周期，可節約啟動成本，不需投加共代謝物(如生活污水、發 酵行業廢水等)，有利于新建化工生產裝置按時或提前開工。
2)工藝處理負荷高：由于廢水的厭氧產甲烷毒性在預處理單元有效削減，產甲烷單元可 達到很高的處理負荷，整套工藝也可達到很高的處理負荷，丙烯酸等可生物降解污染物去除 率達95%以上。本發明所述廢水處理方法，進水丙烯酸及鹽濃度(以丙烯酸計)可達20000mg/L 以上;高負荷代謝調控生物反應器單元的處理負荷達可達160kg/m3.d(以丙烯酸計)以上; 厭氧產甲烷單元處理負荷達12～25kgCOD/(m3.d)以上;整個工藝的處理負荷達6～ 15kgCOD/(m3.d)以上。而現有工程應用的高濃度丙烯酸廢水厭氧產甲烷單元的處理負荷僅為 1～3kgCOD/(m3.d)。
3)工藝運行穩定：廢水厭氧生物處理系統中，產甲烷菌對有毒物質最為敏感。由于本發 明所述方法可有效降低廢水的厭氧產甲烷毒性，因此保證了工藝的穩定運行。
4)處理成本低：本發明所述方法中，廢水中有機物的去除主要發生在厭氧產甲烷單元， 該單元處理單位廢水的能耗較低，而且預處理也采用成本較低的生物處理技術，因此工藝整 體的處理成本較低，同時可回收甲烷。在廢水進入生物處理階段之前,充分利用處理出水中的 堿度對高濃度丙烯酸廢水進行中和,降低了堿投加成本。
