申請日2015.11.05
公開(公告)日2016.04.27
IPC分類號C02F9/04
摘要
本實用新型公開了一種二級節能水處理裝置，包括一級過濾器、二級過濾器、反滲透主機和純水箱，所述一級過濾器、二級過濾器和反滲透主機通過管道依次連接，反滲透主機與純水箱連接，二級過濾器右側安裝有加藥裝置，加藥裝置包括藥液箱和電控箱，藥液箱通過送藥管道連接到二級過濾器右方的管道上，送藥管道上分別設有藥泵和耐酸堿電磁閥，二級過濾器右方的管道內設有pH探頭，電控箱包括pH計和控制電路，pH探頭的輸出端和pH計相連，控制電路的輸入端與pH計相連，控制電路的輸出端分別與藥泵、耐酸堿電磁閥的控制端相連。本實用新型結構簡單、使用方便，藥量自動投加與精確控制，實用性強，制作成本不高。
權利要求書

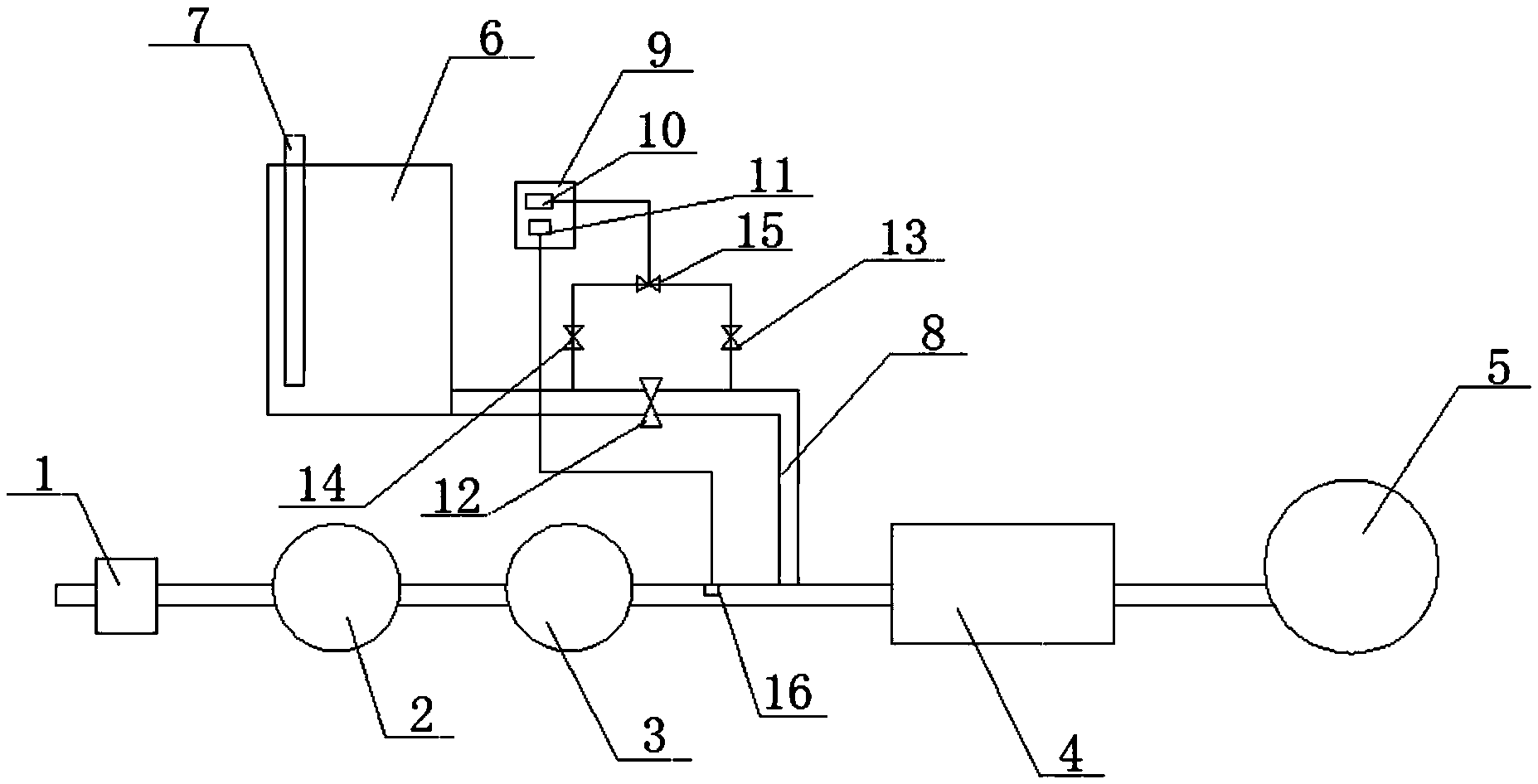

1.一種二級節能水處理裝置，包括一級過濾器(2)、二級過濾器(3)、反滲透主機(4)和純水箱(5)，其特征在于，所述一級過濾器(2)、二級過濾器(3)和反滲透主機(4)通過管道依次連接，所述反滲透主機(4)與純水箱(5)連接，所述的純水箱(5)呈圓筒狀，純水箱(5)上設置有進水口、出水口、換氣口，所述的進水口、出水口分別設置有止回閥，所述的一級過濾器(2)是機械過濾器，二級過濾器(3)是活性炭過濾器，所述的二級過濾器(3)右側安裝有加藥裝置，加藥裝置包括藥液箱(6)和電控箱(9)，所述藥液箱(6)通過送藥管道連接到二級過濾器(3)右方的管道上，所述送藥管道上分別設有藥泵和耐酸堿電磁閥(15)，二級過濾器(3)右方的管道內設有pH探頭(16)，所述電控箱(9)包括pH計(11)和控制電路(10)，所述pH探頭(16)的輸出端和pH計(11)相連，所述控制電路(10)的輸入端與pH計(11)相連，所述控制電路(10)的輸出端分別與藥泵、耐酸堿電磁閥(15)的控制端相連。
2.根據權利要求1所述的一種二級節能水處理裝置，其特征在于，所述耐酸堿電磁閥(15)上還并聯連接有手動控制閥(12)。
3.根據權利要求1所述的一種二級節能水處理裝置，其特征在于，所述耐酸堿電磁閥(15)上還串聯連接有進液安全控制閥(14)和出液安全控制閥(13)，所述進液安全控制閥(14)、耐酸堿電磁閥(15)、出液安全控制閥(13)三者依次串聯連接后再與手動控制閥(12)并聯連接。
4.根據權利要求1所述的一種二級節能水處理裝置，其特征在于，所述藥液箱(6)上設有液位計(7)。
5.根據權利要求1所述的一種二級節能水處理裝置，其特征在于，所述一級過濾器(2)的左側設有高壓泵裝置(1)。
說明書
一種二級節能水處理裝置
技術領域
本實用新型涉及水處理裝置技術領域，具體是一種二級節能水處理裝置。
背景技術
水是生命之源，水處理技術隨著科技的發展在不斷進步。水處理技術中，反滲透凈水設備是一種常用的凈水設備。反滲透設備是以壓力差為推動力的一種高新膜分離技術，反滲透凈水設備能通過多級過濾將原水中的工業污染物、重金屬、細菌、病毒等大量混入水中的雜志全部隔離，過濾出純凈水。該技術生產出的純凈水是當前公認的純度最高的水，是人們補充優質水分的最佳選擇。但是，現有技術中的反滲透凈水設備中，由于體積較小，很難滿足大量用水的需要，另外，進入反滲透裝置的水大多只經過一次過濾，增加了反滲透裝置的工作負荷。而且化工廠、紡織廠、電鍍廠、印制線路板廠等等工廠生產時都會產生種類不一的工業廢水，此類廢水必須得經過處理達標之后才能排放，而達標排放眾多參數中就包含pH值。近幾年國家緊抓環保，重視環保，對廢水達標排放等管控非常嚴格，國家允許廢水排放的pH值6-9，所以能否準確控制pH值對于達標排放至關重要。所以精確控制pH值至關重要。
實用新型內容
本實用新型的目的在于提供一種結構簡單、使用方便的二級節能水處理裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本實用新型提供如下技術方案：
一種二級節能水處理裝置，包括一級過濾器、二級過濾器、反滲透主機和純水箱，所述一級過濾器、二級過濾器和反滲透主機通過管道依次連接，所述反滲透主機與純水箱連接，所述的純水箱呈圓筒狀，純水箱上設置有進水口、出水口、換氣口，所述的進水口、出水口分別設置有止回閥，所述的一級過濾器是機械過濾器，二級過濾器是活性炭過濾器，所述的二級過濾器右側安裝有加藥裝置，加藥裝置包括包括藥液箱和電控箱，所述藥液箱通過送藥管道連接到二級過濾器右方的管道上，所述送藥管道上分別設有藥泵和耐酸堿電磁閥，二級過濾器右方的管道內設有pH探頭，所述電控箱包括pH計和控制電路，所述pH探頭的輸出端和pH計相連，所述控制電路的輸入端與pH計相連，所述控制電路的輸出端分別與藥泵、耐酸堿電磁閥的控制端相連。
作為本實用新型進一步的方案：所述耐酸堿電磁閥上還并聯連接有手動控制閥。
作為本實用新型進一步的方案：所述耐酸堿電磁閥上還串聯連接有進液安全控制閥和出液安全控制閥，所述進液安全控制閥、耐酸堿電磁閥、出液安全控制閥三者依次串聯連接后再與手動控制閥并聯連接。
作為本實用新型進一步的方案：所述藥液箱上設有液位計。
作為本實用新型再進一步的方案：所述一級過濾器的左側設有高壓泵裝置。
與現有技術相比，本實用新型的有益效果是：在反滲透主機工作前，水源經過了機械過濾器，活性炭過濾器兩級水處理，使得反滲透主機處理的水源更加潔凈。本實用新型的機械過濾器、活性炭過濾器、反滲透主機均采用大容量結構設計，可以得到更多過濾后的純凈水。另外，本實用新型結構簡單，實用性強，制作成本不高，本產品適合在同類產品中推廣使用。設有pH探頭，通過pH探頭與pH計來控制投加酸或投堿，使得pH值控制的更精確，能夠?qū)崿F(xiàn)酸或堿的自動投加與精確控制，確保廢水pH值達到國家允許的排放值，具有酸或堿投加精確度高的優點，能夠適用于各種處理工業廢水達標排放的企業。裝有耐酸堿電磁閥，基于控制電路實現了自動投酸或者投堿，不需要每次設備運行時人為的去打開手動球閥，具有自動化程度高的優點，藥液箱上設有液位計，能夠避免藥泵空轉的可能性，保證了設備的穩定性。
