申請日2015.11.05

　　公開(公告)日2016.04.13

　　IPC分類號C02F9/02; C02F1/40; C02F1/28; C02F1/24; C02F101/32

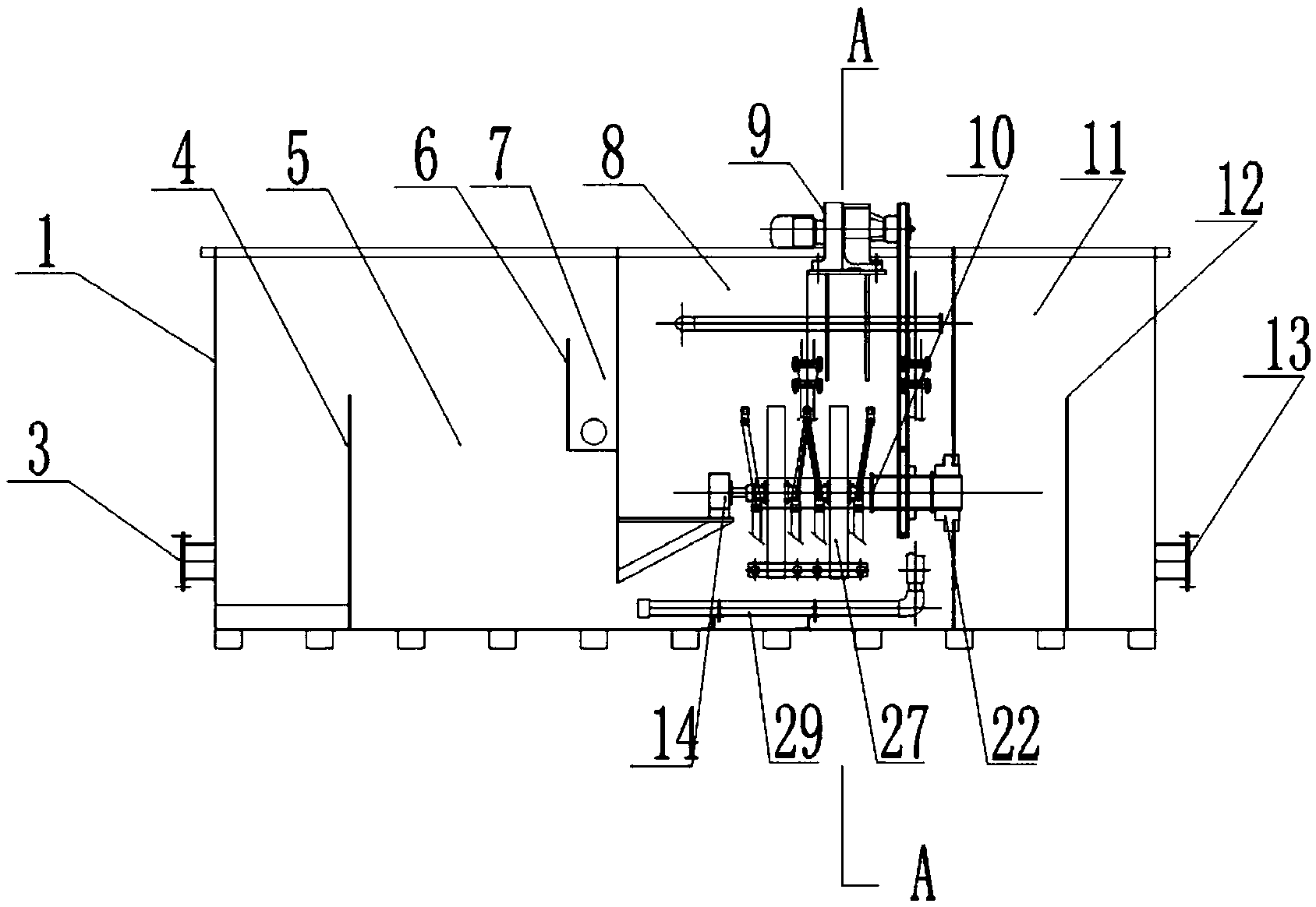

　　摘要

　　本實用新型涉及污水處理領域，尤其涉及含油污水處理領域，特別是一種用于含油污水處理的組合式內置泵濾池，包括油水分離池、過濾池和清水池，所述油水分離池設有進水口，所述清水池設有出水口，所述油水分離池、所述過濾池和所述清水池依次連通，所述過濾池內設有中空出水軸，所述中空出水軸的出水口與所述清水池連通，所述中空出水軸與傳動機構相連，所述中空出水軸上安裝至少一個過濾組件，所述過濾組件側邊設有吸附組件，所述吸附組件與置于所述過濾池內的反抽吸水泵連接。整個設備結構簡單、設備的故障率低、運行費省、使用方便，并且設備的占地面積小。

　　權利要求書

　　1.一種用于含油污水處理的組合式內置泵濾池，其特征在于：包括油水分離池、過濾池和清水池，所述油水分離池設有進水口，所述清水池設有出水口，所述油水分離池、所述過濾池和所述清水池依次連通，所述過濾池內設有中空出水軸，所述中空出水軸的出水口與所述清水池連通，所述中空出水軸與傳動機構相連，所述中空出水軸上安裝至少一個過濾組件，所述過濾組件側邊設有吸附組件，所述吸附組件與置于所述過濾池內的反抽吸水泵連接，用于清理和抽吸過濾組件上的污物。

　　2.根據權利要求1所述的用于含油污水處理的組合式內置泵濾池，其特征在于：每個過濾組件各設有兩個吸附組件，所述兩個吸附組件分別設置在所述過濾組件兩側。

　　3.根據權利要求1或2所述的用于含油污水處理的組合式內置泵濾池，其特征在于：所述吸附組件包括吸盤和連通管道，所述吸盤設置在過濾組件側邊，并通過所述連通管道與所述反抽吸水泵相連。

　　4.根據權利要求3所述的用于含油污水處理的組合式內置泵濾池，其特征在于：還包括抽泥管，所述連通管道通過所述抽泥管與所述反抽吸水泵相連。

　　5.根據權利要求1或2所述的用于含油污水處理的組合式內置泵濾池，其特征在于：所述過濾組件為濾盤。

　　6.根據權利要求2所述的用于含油污水處理的組合式內置泵濾池，其特征在于：所述濾盤為套設纖維布的塑壓架。

　　7.根據權利要求1所述的用于含油污水處理的組合式內置泵濾池，其特征在于：還包括融氣裝置，所述油水分離池和所述過濾池均與所述融氣裝置連通，過濾池中的污水經過融氣裝置融氣，以形成融氣水，所述融氣水返回到所述油水分離池。

　　8.根據權利要求7所述的用于含油污水處理的組合式內置泵濾池， 其特征在于：還包括氣泡釋放器，所述氣泡釋放器設置在所述油水分離池內，所述融氣裝置與所述氣泡釋放器相連接，用于將融氣水中的氣泡粉碎。

　　9.根據權利要求8所述的用于含油污水處理的組合式內置泵濾池，其特征在于：還包括排油池，所述油水分離池內設排油池，所述排油池位于所述油水分離池與所述過濾池相連通的通水孔上方，所述排油池設有出油口。

　　10.根據權利要求1所述的用于含油污水處理的組合式內置泵濾池，其特征在于：還包括控制裝置，所述傳動機構和所述反抽吸水泵與所述控制裝置相連。

　　說明書

　　一種用于含油污水處理的組合式內置泵濾池

　　技術領域

　　本實用新型涉及污水處理領域，尤其涉及含油污水處理領域，特別是一種用于含油污水處理的組合式內置泵濾池。

　　背景技術

　　目前，隨著我國污水處理設施的建設發展，污水處理量逐年增加，對污水進行過濾處理，實現水資源的循環利用意義重大。在油田及石化行業的生產過程中會產生很多含油的污水，含油污水如不及時加以回收處理，會造成浪費;排入河流、湖泊或海灣，會污染水體，影響水生生物生存;用于農業灌溉，則會堵塞土壤空隙，妨礙農作物生長。含油廢水的處理應首先考慮對這些污水進行過濾處理，回收油類物質，并充分利用經過處理的水資源。

　　目前，用于含油污水處理的組合式濾池一般適用于油田外排水、回注水及化工行業含油廢水的油和懸浮物的過濾去除。其普遍存在的兩個問題，一是排污管上設置有電動閥門，并與污水泵相連，增加了反洗的阻力，運行費用高，并且電動閥門的損壞增加了故障點;二是電動閥門和污水泵設置在組合式濾池外側，增加了占地面積。

　　因此，針對以上不足，需要提供一種新型用于含油污水處理的組合式內置泵濾池。

　　實用新型內容

　　(一)要解決的技術問題

　　本實用新型的目的是提供一種用于含油污水處理的組合式內置泵濾池，以解決現有污水泵設備在組合式濾池外存在的占地面積大，與污水泵連接的污水管上設置電動閥門導致反洗阻力大、設備運行費高、電動閥門易損壞的問題。

　　(二)技術方案

　　為了解決上述技術問題，本實用新型提供了一種用于含油污水處理的組合式內置泵濾池，其包括油水分離池、過濾池和清水池，所述油水分離池設有進水口，所述清水池設有出水口，所述油水分離池、所述過濾池和所述清水池依次連通，所述過濾池內設有中空出水軸，所述中空出水軸的出水口與所述清水池連通，所述中空出水軸與傳動機構相連，所述中空出水軸上安裝至少一個過濾組件，所述過濾組件側邊設有吸附組件，所述吸附組件與置于所述過濾池內的反抽吸水泵連接，用于清理和抽吸過濾組件上的污物。

　　其中，每個過濾組件各設有兩個吸附組件，所述兩個吸附組件分別設置在所述過濾組件兩側。

　　其中，所述吸附組件包括吸盤和連通管道，所述吸盤設置在過濾組件側邊，并通過所述連通管道與所述反抽吸水泵相連。

　　其中，還包括抽泥管，所述連通管道通過所述抽泥管與所述反抽吸水泵相連。

　　其中，所述過濾組件為濾盤。

　　其中，所述濾盤為套設纖維布的塑壓架。

　　其中，還包括融氣裝置，所述油水分離池和所述過濾池均與所述融氣裝置連通，過濾池中的污水經過融氣裝置融氣，以形成融氣水，所述融氣水返回所述油水分離池。

　　其中，還包括氣泡釋放器，所述氣泡釋放器設置在所述油水分離池內，所述融氣裝置與所述氣泡釋放器相連接，用于將融氣水中的氣泡粉碎。

　　其中，還包括排油池，所述油水分離池內設排油池，所述排油池位于所述油水分離池與所述過濾池相連通的通水孔上方，所述排油池設有出油口。

　　其中，還包括控制裝置，所述傳動機構和所述反抽吸水泵與所述控制裝置相連。

　　(三)有益效果

　　本實用新型的上述技術方案具有如下優點：油水分離池、過濾池和清水池連通，通過在過濾池內設有中空出水軸，使中空出水軸的出水口與清水池連通，在中空出水軸上安裝過濾組件，所述過濾組件側邊設有吸附組件，所述吸附組件與置于所述過濾池內的反抽吸水泵連接，用于清理和抽吸過濾組件上的污物，其中，由于反抽吸水泵置于過濾池內，用于含油污水處理的組合式內置泵濾池可僅通過使用反抽吸水泵排污，使整個設備結構更為簡單、降低了設備的故障率、節約了運行費、使用更加方便，同時反抽吸水泵內置于過濾池也使設備的占地面積更小。
