申請日2015.09.16
公開(公告)日2015.11.25
IPC分類號F23G7/00; B07B9/00
摘要
本發明公開了一種污泥焚燒系統的濕煤分流篩選裝置，包括用輸送煤的第一輸送帶，該第一輸送帶連接煤添加斗和振動篩，在第一輸送帶上設置有分流板，該分流板的入口端與第一輸送帶銜接，分流板的出口端設置有第一篩選斗，該第一篩選斗的中部設置有傾斜的第一篩網，所述第一篩選斗的底部的出料口的下方設置有第二篩選斗，該第二篩選斗的中部設置有傾斜的第二篩網，所述第二篩選斗的底部出料口的下方設置有第二輸送帶。該濕煤分流篩選裝置將濕煤進行分流、篩選，從而使?jié)衩阂材苡糜谌紵隣t中燃燒。

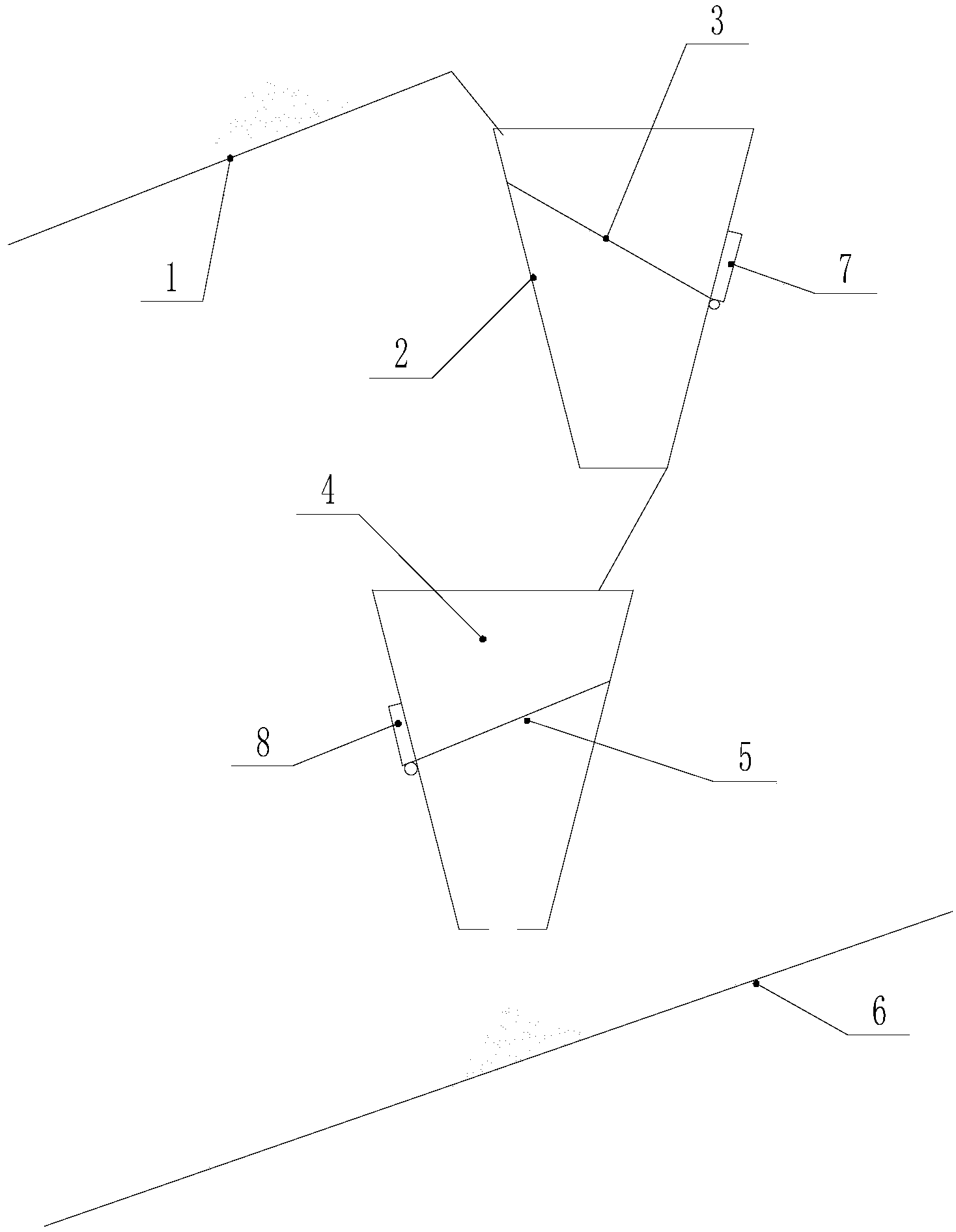

摘要附圖
權利要求書
1.一種污泥焚燒系統的濕煤分流篩選裝置，其特征在于：包括用輸送煤的第一輸送帶，該第一輸送帶連接煤添加斗和振動篩，在第一輸送帶上設置有分流板，該分流板的入口端與第一輸送帶銜接，分流板的出口端設置有第一篩選斗，該第一篩選斗的中部設置有傾斜的第一篩網，所述第一篩選斗的底部的出料口的下方設置有第二篩選斗，該第二篩選斗的中部設置有傾斜的第二篩網，所述第二篩選斗的底部出料口的下方設置有第二輸送帶。
2.如權利要求1所述的一種污泥焚燒系統的濕煤分流篩選裝置，其特征在于：所述第一篩網的傾斜方向與第二篩網的傾斜方向相反、第一篩網的低端與第二篩網的高端位置對應。
3.如權利要求2所述的一種污泥焚燒系統的濕煤分流篩選裝置，其特征在于：所述第一篩網包括若干根焊接于第一篩選斗內側壁上的柵條，該柵條等間距平行設置。
4.如權利要求3所述的一種污泥焚燒系統的濕煤分流篩選裝置，其特征在于：所述第二篩網與第一篩網的結構相同，第二篩網的柵條的間距小于第一柵網的柵條的間距。
5.如權利要求4所述的一種污泥焚燒系統的濕煤分流篩選裝置，其特征在于：所述第一篩選斗的側壁上設置有方便處于第一篩網上的煤塊導出的第一導出口，該第一導出口與第一篩網的低端對應，該第一導出口處轉動安裝有第一攔料門。
6.如權利要求5所述的一種污泥焚燒系統的濕煤分流篩選裝置，其特征在于：所述第一攔料門下端與第一篩選斗的側壁鉸接，第一攔料門的上端與第一篩選斗的側壁設置有鎖扣結構。
7.如權利要求6所述的一種污泥焚燒系統的濕煤分流篩選裝置，其特征在于：所述第二篩選斗的側壁上設置有方便處于第二篩網上的煤塊導出的第二導出口，該第二導出口與第二篩網的低端對應，該第二導出口處轉動安裝有第二攔料門。
說明書
一種污泥焚燒系統的濕煤分流篩選裝置
技術領域
本發明涉及一種濕煤分流篩選裝置，特別是指一種污泥焚燒系統中的濕煤分流篩選裝置。
背景技術
污泥焚燒處理系統是污泥處理廠中常用的處理方法，排污單位排出的污水經過污水處理廠處理后達標排放，而污水處理時會沉淀污泥，該污泥經過調制、壓濾后得到含水率相對較低的泥餅，這些泥餅可進行再處理，而污泥焚燒則是污泥再處理的一種常用方式，目前在污泥焚燒過程中一般需要添加煤，主要以煤為準。而煤的添加主要通過工程車將煤送入添加斗中，煤經過添加斗送入輸送帶中，然后經過振動篩選，然后破碎最終送入燃燒爐中。然由于煤是堆放在廠區內，一旦下雨，煤堆的濕度就相對較高，并且該濕度又不影響其作為燃料使用，因此一般而言還是需要將該濕度較高的煤輸送到燃燒爐中燃燒。而濕煤的進入振動篩中篩選就非常困難，篩留下來的大塊的煤塊送入到破碎機中破碎時，由于含水量高，煤塊就不易破碎，并且還會粘結在破碎機的破碎筒上，因此，破碎機只能破碎相對干燥的煤，這樣若是繼續采用該煤的添加輸送方式就需要將煤曬干，影響了污泥焚燒系統的正常焚燒。
發明內容
本發明所要解決的技術問題是：提供一種污泥焚燒系統的濕煤分流篩選裝置，該濕煤分流篩選裝置將濕煤進行分流、篩選，從而使?jié)衩阂材苡糜谌紵隣t中燃燒。
為解決上述技術問題，本發明的技術方案是：一種污泥焚燒系統的濕煤分流篩選裝置，包括用輸送煤的第一輸送帶，該第一輸送帶連接煤添加斗和振動篩，在第一輸送帶上設置有分流板，該分流板的入口端與第一輸送帶銜接，分流板的出口端設置有第一篩選斗，該第一篩選斗的中部設置有傾斜的第一篩網，所述第一篩選斗的底部的出料口的下方設置有第二篩選斗，該第二篩選斗的中部設置有傾斜的第二篩網，所述第二篩選斗的底部出料口的下方設置有第二輸送帶。
作為一種優選的方案，所述第一篩網的傾斜方向與第二篩網的傾斜方向相反、第一篩網的低端與第二篩網的高端位置對應。
作為一種優選的方案，所述第一篩網包括若干根焊接于第一篩選斗內側壁上的柵條，該柵條等間距平行設置。
作為一種優選的方案，所述第二篩網與第一篩網的結構相同，第二篩網的柵條的間距小于第一柵網的柵條的間距。
作為一種優選的方案，所述第一篩選斗的側壁上設置有方便處于第一篩網上的煤塊導出的第一導出口，該第一導出口與第一篩網的低端對應，該第一導出口處轉動安裝有第一攔料門。
作為一種優選的方案，所述第一攔料門下端與第一篩選斗的側壁鉸接，第一攔料門的上端與第一篩選斗的側壁設置有鎖扣結構。
作為一種優選的方案，所述第二篩選斗的側壁上設置有方便處于第二篩網上的煤塊導出的第二導出口，該第二導出口與第二篩網的低端對應，該第二導出口處轉動安裝有第二攔料門。
采用了上述技術方案后，本發明的效果是：由于在第一輸送帶上設置有分流板，該分流板的入口端與第一輸送帶銜接，分流板的出口端設置有第一篩選斗，該第一篩選斗的中部設置有傾斜的第一篩網，所述第一篩選斗的底部的出料口的下方設置有第二篩選斗，該第二篩選斗的中部設置有傾斜的第二篩網，所述第二篩選斗的底部出料口的下方設置有第二輸送帶，因此，該分流篩選裝置與之前的振動、破碎為兩條不同的輸送路線，當煤為濕煤時，分流板將所有的濕煤全部導入第一篩選斗中，由于濕煤落入第一篩選斗中被第一篩網分選，利用煤的重力和沖擊進行破碎，從第一篩網中落下的濕煤再次進入到第二篩選斗中，再次經過沖擊和破碎，這樣從第二篩選斗的出料口落下的濕煤是能夠滿足燃燒爐的燃燒要求，而存在第一篩網和第二篩網上的大塊的煤可以取出。
又由于所述第一篩網的傾斜方向與第二篩網的傾斜方向相反、第一篩網的低端與第二篩網的高端位置對應。這樣，濕煤從第一篩選斗進入到第二曬網上時產生的作用力變向，使煤具有一定的滑移動作，方便篩選和落料。
又由于所述第二篩網與第一篩網的結構相同，第二篩網的柵條的間距小于第一柵網的柵條的間距。這樣可以分級篩選，分離效果更好。
又由于所述第一篩選斗的側壁上設置有方便處于第一篩網上的煤塊導出的第一導出口，該第一導出口與第一篩網的低端對應，該第一導出口處轉動安裝有第一攔料門，打開第一攔料門即可將篩分在第一篩網上的大塊煤導出，導出后的煤可以曬干輸送進破碎機中破碎。
