申請日2015.11.05

　　公開(公告)日2016.04.20

　　IPC分類號C02F9/04

　　摘要

　　一種用于金屬清洗劑生產線的廢水處理裝置，它包括水池(30)、活性炭板(31)、酸堿度測試器(32)、堿性劑容器(33)、堿性劑電磁閥(34)、酸性劑容器(35)、酸性劑電磁閥(36)、絮凝劑容器(37)、絮凝劑電磁閥(38)、氣泵(39)、廢水收集管道(40)、過濾水排放管道(41)和PLC控制器，本實用新型的優點是：自動化程度高，過濾效果好，且過濾的水循環利用，降低污染，節約成本。

　　權利要求書

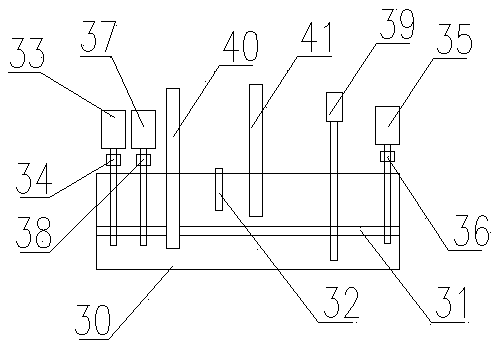

　　1.一種用于金屬清洗劑生產線的廢水處理裝置，其特征在于它包括水池(30)、活性炭板(31)、酸堿度測試器(32)、堿性劑容器(33)、堿性劑電磁閥(34)、酸性劑容器(35)、酸性劑電磁閥(36)、絮凝劑容器(37)、絮凝劑電磁閥(38)、氣泵(39)、廢水收集管道(40)、過濾水排放管道(41)和PLC控制器，活性炭板(31)安裝在水池(30)內，且把水池(30)分割成上下兩層，酸堿度測試器(32)安裝在水池(30)內的上層，堿性劑容器(33)、酸性劑容器(35)和絮凝劑容器(37)分別通過堿性劑電磁閥(34)、酸性劑電磁閥(36)和絮凝劑電磁閥(38)與水池(30)的下層用管道相通，氣泵(39)的出氣口和廢水收集管道(40)分別與水池(30)的下層相通，過濾水排放管道(41)與水池(30)的上層相通，酸堿度測試器(32)通過輸入模塊與PLC控制器電連接，PLC控制器通過輸出模塊分別控制堿性劑電磁閥(34)、酸性劑電磁閥(36)、絮凝劑電磁閥(38)和氣泵(39)的開或關。

　　說明書

　　一種用于金屬清洗劑生產線的廢水處理裝置

　　技術領域

　　本實用新型涉及金屬清洗技術領域，具體涉及一種用于金屬清洗劑生產線的廢水處理裝置。

　　背景技術

　　目前，現有的金屬清洗劑生產線的廢水處理裝置結構復雜，工序繁瑣，浪費人力，且廢水處理不徹底，過濾后的污水直接排放后任然會對環境造成一定的污染。

　　實用新型內容

　　本實用新型主要針對目前，現有的金屬清洗劑生產線的廢水處理裝置結構復雜，工序繁瑣，浪費人力，且廢水處理不徹底，過濾后的污水直接排放后任然會對環境造成一定的污染之不足，而提供一種用于金屬清洗劑生產線的廢水處理裝置。

　　本實用新型包括水池、活性炭板、酸堿度測試器、堿性劑容器、堿性劑電磁閥、酸性劑容器、酸性劑電磁閥、絮凝劑容器、絮凝劑電磁閥、氣泵、廢水收集管道、過濾水排放管道和PLC控制器，活性炭板安裝在水池內，且把水池分割成上下兩層，酸堿度測試器安裝在水池內的上層，堿性劑容器、酸性劑容器和絮凝劑容器分別通過堿性劑電磁閥、酸性劑電磁閥和絮凝劑電磁閥與水池的下層用管道相通，氣泵的出氣口和廢水收集管道分別與水池的下層相通，過濾水排放管道與水池的上層相通，酸堿度測試器通過輸入模塊與PLC控制器電連接，PLC控制器通過輸出模塊分別控制堿性劑電磁閥、酸性劑電磁閥、絮凝劑電磁閥和氣泵的開或關。

　　本實用新型的優點是：自動化程度高，過濾效果好，且過濾的水循環利用，降低污染，節約成本。
