申請日2015.09.16

　　公開(公告)日2015.11.25

　　IPC分類號E03F1/00; B01D36/04; E03F5/14; E03F3/02

　　摘要

　　本發明提供一種前置雨水處理裝置，包括沉泥室井座、上游管道、下游管道、旋流器和過濾器，所述上游管道與下游管道設置在所述沉泥室井座的側壁上，所述旋流器設于靠近上游管道一側的沉泥室井座的側壁上，所述過濾器設置在沉泥室井座內部靠近下游管道的一側。本發明提供的前置雨水處理裝置，通過前段旋流器和后段過濾器的設置，產生獨創的雨水旋流效果，能夠充分使固體顆粒物與藥劑混合，從而達到有效沉淀的作用;通過增加反沖洗裝置，能夠自動快捷的清洗過濾裝置，減少了操作人員的工作量，降低了勞動強度，提高了工作效率。

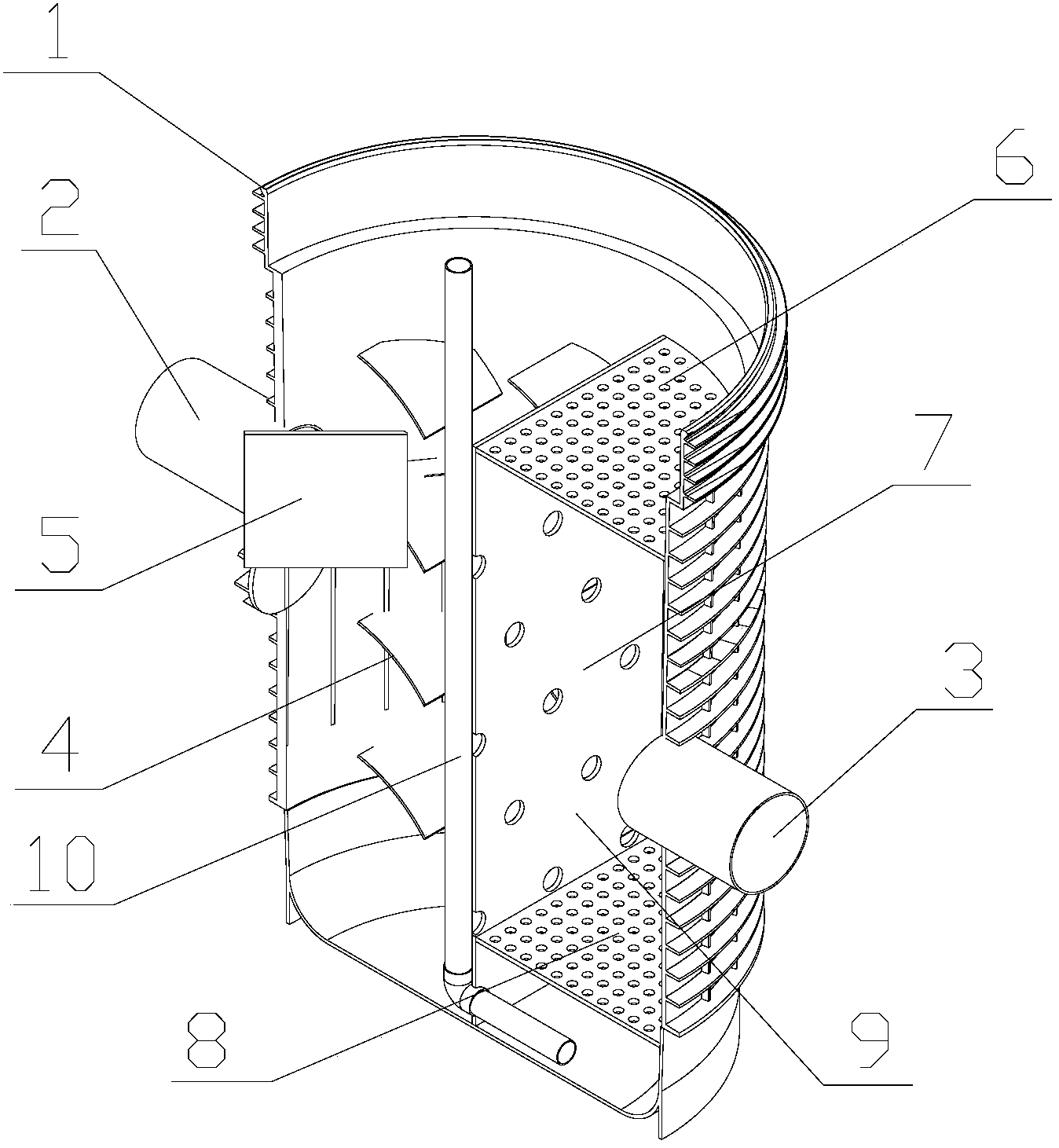

　　摘要附圖



　　權利要求書

　　1.一種前置雨水處理裝置，其特征在于：包括沉泥室井座(1)、上游管道 (2)、下游管道(3)、旋流器和過濾器，所述上游管道(2)與下游管道(3) 設置在所述沉泥室井座(1)的側壁上，所述旋流器設于靠近上游管道(2)一 側的沉泥室井座(1)的側壁上，所述過濾器設置在沉泥室井座(1)內部靠近 下游管道(3)的一側。

　　2.如權利要求1所述的前置雨水處理裝置，其特征在于：所述旋流器包括 固定連接在所述沉泥室井座(1)側壁上的多個旋流板(4)和設置在所述沉泥 室井座(1)內的導流板(5)，所述旋流板(4)向下傾斜，所述導流板(5)豎 向置于所述上游管道(2)出水口前面，所述導流板(5)一端與所述上游管道 (2)端部接觸，所述導流板(5)另一端沿水流方向延伸且向所述上游管道(2) 軸向方向傾斜。

　　3.如權利要求2所述的前置雨水處理裝置，其特征在于：所述旋流板(4) 為具有向上凸起的弧面的長方形薄板，所述長方形薄板一角與所述沉泥室井座 (1)側壁固定連接。

　　4.如權利要求2或3所述的前置雨水處理裝置，其特征在于：所述旋流板 (4)從上到下均勻設置在上游管道(2)兩側的沉泥室井座的側壁上。

　　5.如權利要求1所述的前置雨水處理裝置，其特征在于：所述過濾器包括 上開孔隔板(6)、中間開孔隔板(7)和下開孔隔板(8)，所述中間開孔隔板(7) 上端與所述上開孔隔板(6)連接，下端與所述下開孔隔(8)板連接，所述上 開孔隔板(6)另一端與靠近所述下游管道(3)的沉泥室井座(1)側壁上端連 接，所述下開孔隔板(8)另一端與靠近所述下游管道(3)的沉泥室井座(1) 側壁下端連接，所述上開孔隔板(6)、中間開孔隔板(7)、下開孔隔板(8)與 沉泥室井座(1)側壁共同形成過濾料腔(9)。

　　6.如權利要求5所述的前置雨水處理裝置，其特征在于：所述中間開孔隔 板(7)下端向下延伸與所述沉泥室井座(1)底部連接，所述沉泥室井座(1) 底部與所述下開孔隔板(8)之間的中間開孔隔板(7)部分為實芯板。

　　7.如權利要求5所述的前置雨水處理裝置，其特征在于：所述中間開孔隔 板(7)上的通孔直徑大于所述上開孔隔板(6)和下開孔隔板(8)上的通孔的 直徑。

　　8.如權利要求5所述的前置雨水處理裝置，其特征在于：所述中間開孔隔 板(7)所在平面與所述沉泥室井座(1)的軸線平行，所述上開孔隔板(6)和 下開孔隔板(8)所在的平面分別與所述沉泥室井座(1)的軸線垂直。

　　9.如權利要求1-8所述的前置雨水處理裝置，其特征在于：所述過濾器的 材料為不銹鋼。

　　10.如權利要求1-8所述的前置雨水處理裝置，其特征在于：還包括反沖洗 裝置(10)，所述反沖洗裝置(10)上端延伸至所述沉泥室井座(1)開口處， 下端與所述中間開孔隔板(7)位于所述下開孔隔板(8)與沉泥室井座(1)底 部之間的部分連接，并向下游管道3方向彎曲。

　　說明書

　　前置雨水處理裝置

　　技術領域

　　本發明涉及雨水收集技術領域，特別是涉及一種前置雨水處理裝置。

　　背景技術

　　我國水資源嚴重短缺，水環境嚴重失衡，城市雨洪災害頻繁發生。雨水作 為自然水循環的主要形式，溶解氧接近飽和，鈣含量低，總硬度小，經簡單處 理便可用于生活或工業。對雨水加以利用不僅可以緩解水資源緊缺還能夠緩解 城市內澇等社會棘手問題，因此，作為三大非傳統水源之一的雨水，越來越多 的受到社會和相關部門的關注。

　　然而，原本潔凈的天然降雨由于受到道路、廣場、屋面甚至空氣浮塵的影 響，使其富含大量雜質和污染物，致使前期水質較差。這樣的水質不不僅影響 雨水收集儲存，還提高了雨水后續處理的生產成本。因此，在改善雨水的水質 和環境的過程中，需要對雨水進行過濾處理。

　　現有過濾裝置中，進水口一側由于來自上游管道的雨水流速比較快，雨水 進入過濾裝置后對底部產生沖擊，不利于泥沙的沉淀、過濾以及雨水的排出， 由于雨水流動速度比較快，與藥劑的混合也不夠充分，影響過濾沉淀的效果。

　　發明內容

　　本發明所要解決的技術問題是：為了克服現有技術中的不足，本發明提供 一種前置雨水處理裝置，采用前段旋流器和后段過濾器的雨水旋流過濾裝置解 決了固體顆粒物與藥劑混合不充分，沉淀效率低的技術問題。

　　本發明解決其技術問題所要采用的技術方案是：一種前置雨水處理裝置， 包括沉泥室井座、上游管道、下游管道、旋流器和過濾器，所述上游管道與下 游管道設置在所述沉泥室井座的側壁上，所述旋流器設于靠近上游管道一側的 沉泥室井座的側壁上，所述過濾器設置在沉泥室井座內部靠近下游管道的一側。 通過旋流器使過濾裝置內產生渦流，避免過濾裝置上游管道入口處的堵塞，同 時通過旋流器可使水流進入過濾裝置后對沉泥室井座底部的沖擊力減小，有利 于泥沙的沉淀，產生渦流有利于固體顆粒物與藥劑混合，有效提高沉淀效率。

　　進一步，為了實現渦流，所述旋流器包括固定連接在所述沉泥室井座側壁 上的多個旋流板和設置在所述沉泥室井座內的導流板，所述旋流板向下傾斜， 所述導流板豎向置于所述上游管道出水口前面，所述導流板一端與所述上游管 道端部接觸，所述導流板另一端沿水流方向延伸且向所述上游管道軸向方向傾 斜。通過導流板改變雨水的流動方向，使向前流動的雨水流向沉泥室井座的側 壁方向，通過沉泥室井座的側壁上的旋流板使雨水產生渦流，同時，雨水沖擊 旋流板時，由于受到旋流板的阻力可以降低向下的沖擊速度，增大水平方向的 速度。

　　進一步，為了更加有效的產生渦流，所述旋流板為具有向上凸起的弧面的 長方形薄板，所述長方形薄板一角與所述沉泥室井座側壁固定連接。弧面型的 旋流板一方面便于形成渦流，另一方面可以減小對雨水流向下游管道方向的阻 力，使雨水能夠快速順利的流出。

　　進一步，為了全面有效的改變水流方向，所述旋流板從上到下均勻設置在 上游管道兩側的沉泥室井座的側壁上。

　　進一步，為了有效過濾并且簡化過濾器的設計結構，所述過濾器包括上開 孔隔板、中間開孔隔板和下開孔隔板，所述中間開孔隔板上端與所述上開孔隔 板連接，下端與所述下開孔隔板連接，所述上開孔隔板另一端與靠近所述下游 管道的沉泥室井座側壁上端連接，所述下開孔隔板另一端與靠近所述下游管道 的沉泥室井座側壁下端連接，所述上開孔隔板、中間開孔隔板、下開孔隔板與 沉泥室井座側壁共同形成過濾料腔。通過帶有開孔的隔板使雨水中攜帶的雜物 被隔離，不能進入下游管道，通過在過濾料腔中添加藥劑使顆粒物充分沉淀。

　　進一步，為反沖洗裝置提供安裝的空間，所述中間開孔隔板下端向下延伸 與所述沉泥室井座底部連接，所述沉泥室井座底部與所述下開孔隔板之間的中 間開孔隔板部分為實芯板。

　　進一步，由于水平方向的雨水流速最大，所述中間開孔隔板上的通孔直徑 大于所述上開孔隔板和下開孔隔板上的通孔的直徑。

　　進一步，為了方便過濾裝置的安裝，所述中間開孔隔板所在平面與所述沉 泥室井座的軸線平行，所述上開孔隔板和下開孔隔板所在的平面分別與所述沉 泥室井座的軸線垂直。結構簡單合理。

　　具體的，為了增加過濾器的使用壽命，所述過濾器的材料為不銹鋼。

　　進一步，為了實現過濾裝置的自動清潔，還包括反沖洗裝置，所述反沖洗 裝置上端延伸至所述沉泥室井座開口處，下端與所述中間開孔隔板位于所述下 開孔隔板與沉泥室井座底部之間的部分連接，并向下游管道方向彎曲。反沖洗 裝置在使用時，首先將下游管道關閉，然后從反沖洗裝置的上端引入清洗用水 流，進入過濾料腔內，使水流充分沖洗吸附在過濾料上的雜物，由于下游管道 方向已經被堵住，因此沖洗后的洗滌水通過中間開孔隔板反向流入上游管道中， 通過洗滌將污物帶走，達到反清洗的目的，使系統恢復正常工作。通過反沖洗 裝置可以快速進行過濾裝置的清洗，使工作人員操作更加簡單方便。

　　本發明的有益效果是：本發明提供的一種前置雨水處理裝置，通過前段旋 流器和后段過濾器的設置，產生獨創的雨水旋流效果，能夠充分使固體顆粒物 與藥劑混合，從而達到有效沉淀的作用;通過增加反沖洗裝置，能夠自動快捷 的清洗過濾裝置，減少了操作人員的工作量，降低了勞動強度，提高了工作效 率。
