申請日2015.11.05

　　公開(公告)日2016.06.01

　　IPC分類號C02F9/14; C02F103/10

　　摘要

　　本實用新型具體公開了一種高乳化含油污水處理系統。本實用新型的一種高乳化含油污水處理系統，包括油水分離裝置、與油水分離裝置聯接的生化處理裝置、與生化處理裝置聯接的沉降裝置、與沉降裝置聯接的過濾裝置、與過濾裝置聯接的外輸水緩沖裝置、外輸水緩沖裝置，生化處理裝置、沉降裝置、過濾裝置還聯接污泥處理裝置，過濾裝置同時還聯接反沖洗裝置，集油罐。本實用新型的一種高乳化含油污水處理系統可以有效的去除高乳化含油污水中的可見油、乳化油及懸浮物，最終處理過的污水可以達到排放標準。

　　權利要求書

　　1.一種高乳化含油污水處理系統，包括油水分離裝置、與油水分離裝置聯接的生化處理裝置、與生化處理裝置聯接的沉降裝置、與沉降裝置聯接的過濾裝置、與過濾裝置聯接的外輸水緩沖裝置、生化處理裝置、沉降裝置、過濾裝置還聯接污泥處理裝置，過濾裝置同時還聯接反沖洗裝置，集油罐，其特征在于所述油水分離裝置包括緩沖裝置，與緩沖裝置聯接的電子除油器，與電子除油器聯接的緩沖裝置，與緩沖裝置聯接的深度油水分離裝置;生化處理裝置包括兼氧生化裝置，與兼氧生化裝置聯接的好氧生化裝置。

　　2.據權利要求1所述的高乳化含油污水處理系統，其特征在于，所述的深度油水分離裝置為氣浮設備。

　　3.根據權利要求2所述的高乳化含油污水處理系統，其特征在于所述深度油水分離裝置為沉降罐。

　　4.根據權利要求2所述的高乳化含油污水處理系統，其特征在于所示的兼氧生化裝置為上流式厭氧污泥床反應器。

　　5.根據權利要求2所述的高乳化含油污水處理系統，其特征在于，所述的兼氧生化裝置為厭氧膨脹顆粒床反應器。

　　6.根據權利要求2所述的高乳化含油污水處理系統，其特征在于，所述好氧生化裝置為接觸氧化反應器具。

　　7.根據權利要求2所述的高乳化含油污水處理系統，其特征在于所述的好氧生化裝置為三相流化床反應器。

　　8.根據權利要求2所述的高乳化含油污水處理系統，其特征在于，所述沉降裝置為豎流式沉降設備。

　　9.根據權利要求2所述的高乳化含油污水處理系統，其特征在于，所述沉降裝置為平流式沉降設備。

　　10.根據權利要求2所述的高乳化含油污水處理系統，其特征在，所述過濾裝置為壓力濾罐。

　　11.根據權利要求2所述的高乳化含油污水處理系統，其特征在于，所述過濾裝置為纖維過濾器。

　　說明書

　　一種高乳化含油污水處理系統

　　技術領域

　　本實用新型涉及油田開采中的污水處理系統，具體涉及一種高乳化含油污水處理系統。

　　背景技術

　　高乳化含油污水的處理既是生產難題，又是環保難題。尤其在油田開采中后期，化學驅油技術逐漸普及，經過轉油脫水站處理后的油田采出水中依然含有100-3000mg/L的含油量及200mg/L以上的懸浮物。

　　含油污水中的含油是乳化度極高的乳化油，在含有大量表面活性劑、燒堿及聚丙烯酰胺的采出水中極難破乳去除，給后續的回注帶來巨大的負擔。含油污水中的懸浮物，是包括了鹽類、巖屑、聚合物膠體、有機質等復雜成分的可見顆粒物，粒徑及其細小，很難上浮或者沉淀，若不經處理而回注，會堵塞采油喉道，因此需要新技術、新工藝解決含油污水的含油及懸浮物問題�，F(xiàn)有的高乳化含油污水處理系統一般采用較為傳統的兩級沉降兩級過濾工藝，處理效果無法滿足要求。

　　實用新型內容

　　基于現有技術的不足，有必要提供一種處理效果較好的高乳化含油污水處理系統。

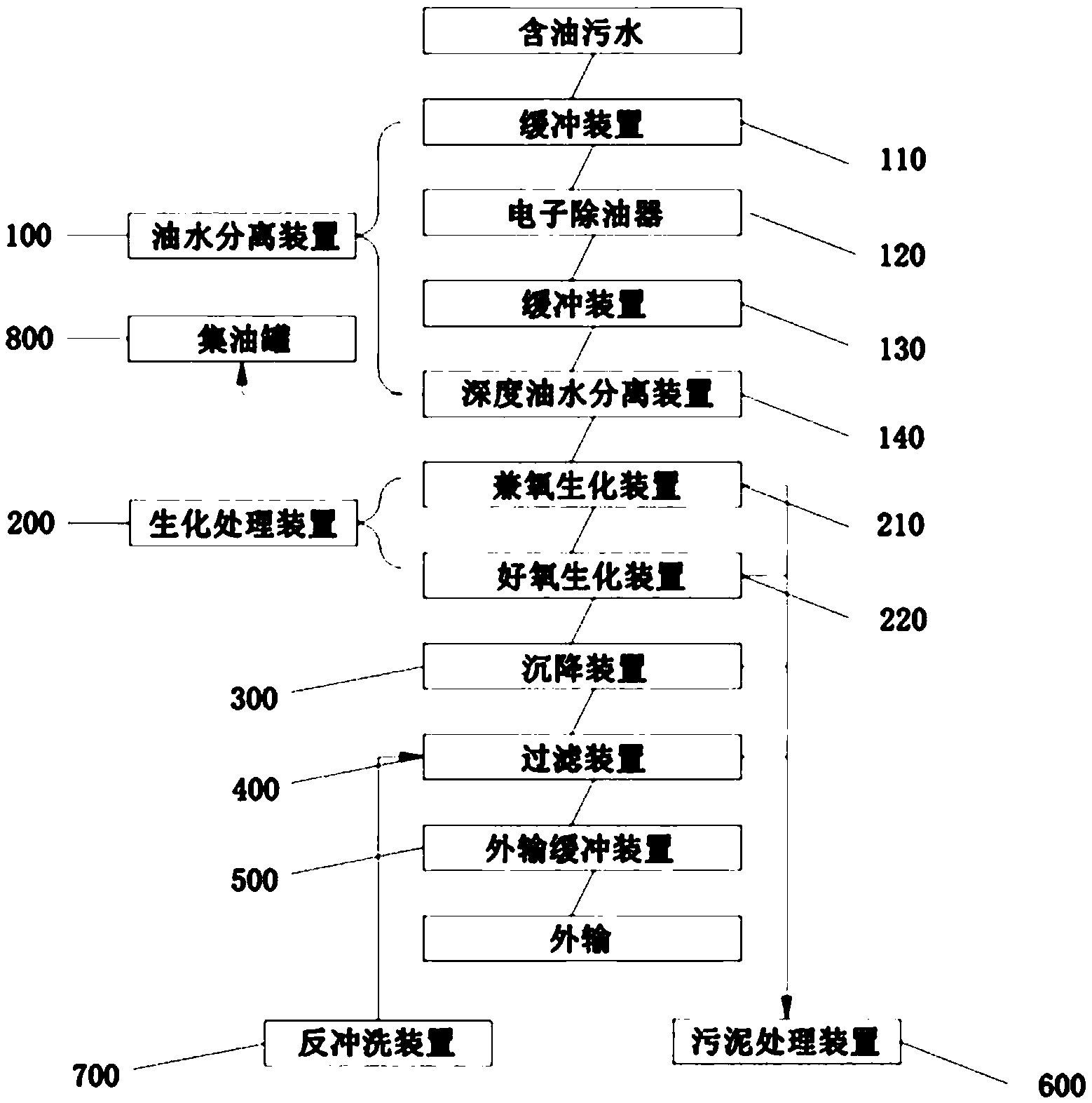

　　本實用新型提供了一種高乳化含油污水處理系統，包括油水分離裝置、與油水分離裝置聯接的生化處理裝置、與生化處理裝置聯接的沉降裝置、與沉降裝置聯接的過濾裝置、與過濾裝置聯接的外輸水緩沖裝置、外輸水緩沖裝置，生化處理裝置、沉降裝置、過濾裝置還聯接污泥處理裝置，過濾裝置同時還聯接反沖洗裝置，集油罐，其特征在于所述油水分離裝置包括緩沖裝置，與緩沖裝置聯接的電子除油器，與電子除油器聯接的緩沖裝置，與緩沖裝置聯接的深度油水分離裝置;生化處理裝置包括兼氧生化裝置，與兼氧生化裝置聯接的好氧生化裝置;

　　進一步改進，本實用新型的高乳化含油污水處理系統，其特征在于，所述的深度油水分離裝置可以為氣浮設備;

　　本實用新型的高乳化含油污水處理系統，其特征在于所述深度油水分離裝置可以為沉降罐;

　　本實用新型的高乳化含油污水處理系統，其特征在于所示的兼氧生化裝置可以為上流式厭氧污泥床反應器;

　　本實用新型的高乳化含油污水處理系統，其特征在于，所述的兼氧生化裝置可以為厭氧膨脹顆粒床反應器;

　　本實用新型的高乳化含油污水處理系統，其特征在于，所述好氧生化裝置可以為接觸氧化反應器具;

　　本實用新型的高乳化含油污水處理系統，其特征在于所述的好氧生化裝置可以為三相流化床反應器;

　　本實用新型的高乳化含油污水處理系統，其特征在于，所述沉降裝置可以為豎流式沉降設備;

　　本實用新型的高乳化含油污水處理系統，其特征在于，所述沉降裝置可以為平流式沉降設備;

　　本實用新型的高乳化含油污水處理系統，其特征在，所述過濾裝置可以為壓力濾罐;

　　本實用新型的高乳化含油污水處理系統，其特征在于，所述過濾裝置可以為纖維過濾器。

　　本實用新型的一種高乳化含油污水處理系統的有益效果是：可以有效的去除高乳化含油污水中的可見油、乳化油及懸浮物，最終輸出的處理過的高乳化含油污水可以達到排放標準，處理效果較好。
