申請日2015.11.05
公開(公告)日2016.05.04
IPC分類號E03C1/12; E03B1/04; C02F1/00
摘要
本實用新型公開了一種純凈水制備中產生的廢水回收利用系統，包括：廢水收集水箱;與廢水收集水箱連接的高位水箱，所述高位水箱設置有第一出水口和第二出水口;噴水裝置，其包括與第一出水口連接的第一水泵、設置在房頂且與第一水泵的出水端連接的噴水器、設置在房內的溫度傳感器及分別與溫度傳感器和第一水泵電連接的溫度調節器;衛生間沖水裝置，其包括與第二出水口連接的第二水泵、與第二水泵出水端連接的沖水水箱、設置在衛生間門口的用于感應人進出的光電感應器及分別與光電感應器和第二水泵電連接的控制器。本實用新型對純凈水制備過程中產生的廢水進行有效回收利用，避免了水資源的大量浪費。
權利要求書
1.一種純凈水制備中產生的廢水回收利用系統，其特征在于，包括：
廢水收集水箱，其與純凈水設備的廢水排放口連接;
高位水箱，其與所述廢水收集水箱的出水口連接，所述高位水箱設置有第一出水口和第二出水口;
噴水裝置，其包括與所述第一出水口連接的第一水泵、設置在房頂且與第一水泵的出水端連接的噴水器、設置在房內的溫度傳感器及分別與溫度傳感器和第一水泵電連接的溫度調節器，所述溫度調節器基于接收到的溫度傳感器傳來的溫度信號控制所述第一水泵的開啟或關閉;
衛生間沖水裝置，其包括與所述第二出水口連接的第二水泵、設置在衛生間內且與第二水泵出水端連接的沖水水箱、設置在衛生間門口的用于感應人進出的光電感應器及分別與光電感應器和第二水泵電連接的控制器，所述控制器基于接收到的光電感應器傳來的信號控制所述第二水泵的開啟。
2.如權利要求1所述的純凈水制備中產生的廢水回收利用系統，其特征在于，所述廢水收集水箱與高位水箱之間的連接管路上設置有第三水泵，所述第三水泵與一液位控制器連接，所述液位控制器還與設置在所述高位水箱內部的液位計電連接，所述液位控制器基于接收到的液位計傳來的信號控制第三水泵的開啟或關閉。
3.如權利要求1所述的純凈水制備中產生的廢水回收利用系統，其特征在于，所述噴水器包括多個均勻分布在房頂?shù)膰婎^。
4.如權利要求1所述的純凈水制備中產生的廢水回收利用系統，其特征在于，所述衛生間沖水裝置還包括分別與所述第二水泵和控制器連接的用于測定第二水泵每次開啟工作時間的計時器，所述控制器基于接收到的計時器傳來的時間信號控制第二水泵的關閉。
5.如權利要求1所述的純凈水制備中產生的廢水回收利用系統，其特征在于，所述第一出水口和第一水泵之間的連接管路上設置有水開關和液體流量計。
6.如權利要求1所述的純凈水制備中產生的廢水回收利用系統，其特征 在于，所述第二出水口和第二水泵之間的連接管路上設置有水開關和液體流量計。
7.如權利要求1所述的純凈水制備中產生的廢水回收利用系統，其特征在于，所述光電感應器包括設置在門口一側的光束發生器和接收器、設置在門口另一側相對位置的反射鏡。
8.如權利要求1所述的純凈水制備中產生的廢水回收利用系統，其特征在于，所述沖水水箱為一種通過水箱內水的壓力推動閥門開啟進行沖水的水箱。
9.如權利要求1所述的純凈水制備中產生的廢水回收利用系統，其特征在于，所述廢水為由自來水制備純凈水過程中產生的含有高濃度鈣離子、鎂離子等無機鹽的水。
說明書
一種純凈水制備中產生的廢水回收利用系統
技術領域
本實用新型涉及一種廢水回收利用系統。更具體地說，本實用新型涉及一種純凈水制備中產生的廢水回收利用系統。
背景技術
飲用純凈水一般都是采用純凈水處理設備將自來水通過深度過濾殺菌等處理過程制備而來，較好地保證了飲用水的使用安全。目前，純凈水設備主要采用納濾膜、反滲透膜等膜過濾技術對自來水進行過濾，其過濾等級高，效果好。然而，在制備純凈水過程中會產生大量的廢水�，F(xiàn)有的純凈水設備在制備優質純凈水的過程中，1噸自來水大概能制備出50-70%的純凈水，因此伴隨著大量廢水的產生。該廢水為含有高濃度鈣離子、鎂離子等無機鹽的濃水，無毒無害，不會對環境造成危害，因此大部分的廢水都排放于下水道，造成了極大資源浪費。
目前生產車間存在如下情況：生產車間的工作人員較多，車間配套的廁所使用頻率較高，廁所自來水用量大，水資源浪費大，經濟成本高;炎熱季節，車間內溫度較高，工作人員工作環境舒適度較低，直接影響工作人員的身心健康及其工作效率。
針對以上問題，我們急需要找到一種可以有效回收利用純凈水制備過程中產生的大量廢水的方案，其不僅可以采用廢水來對車間廁所進行沖水，以減少自來水用量，還可以采用廢水來對車間進行降溫。
實用新型內容
本實用新型的一個目的是解決至少上述問題和/或缺陷，并提供至少后面將說明的優點。

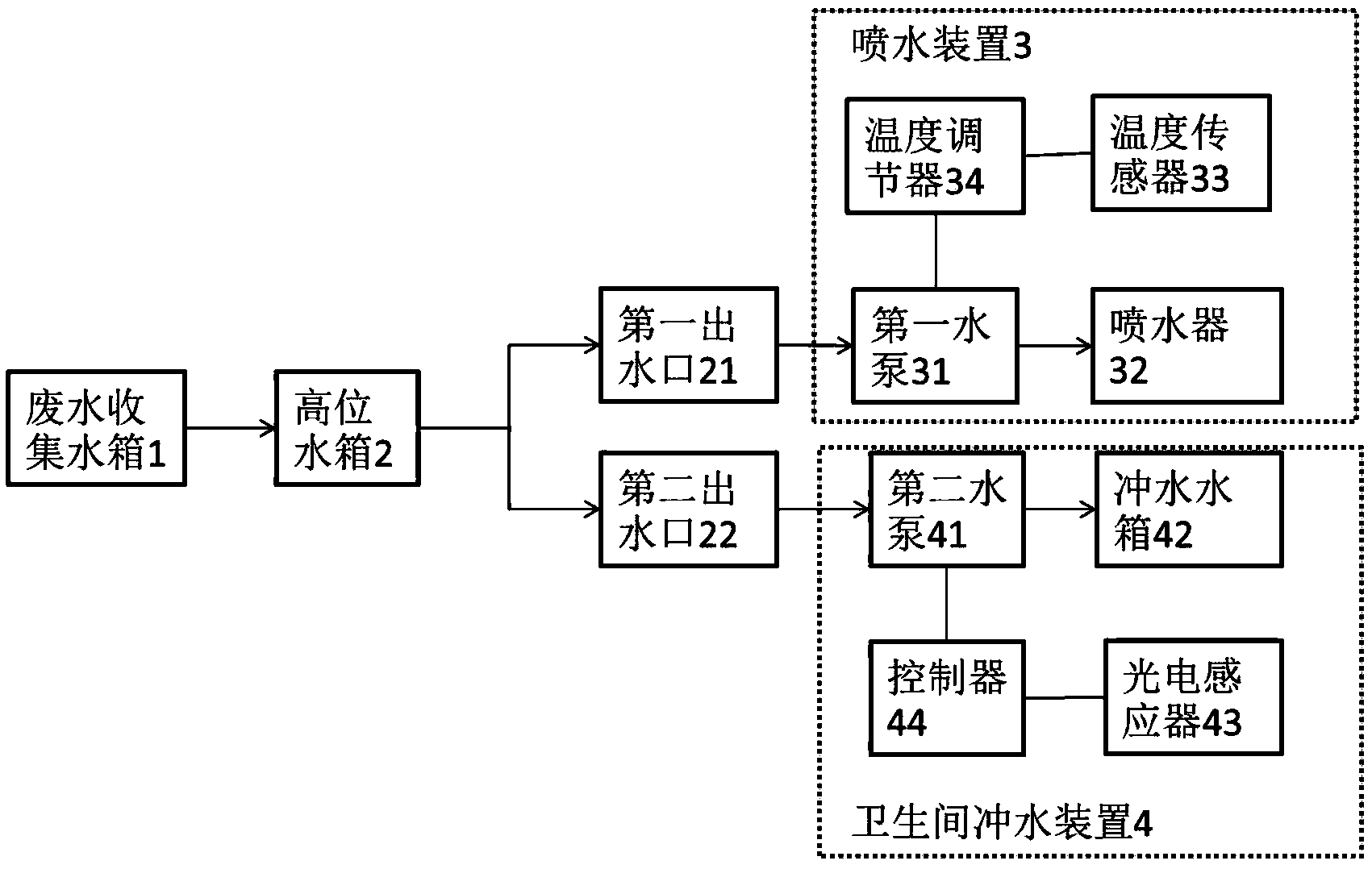

本實用新型還有一個目的是提供一種純凈水制備中產生的廢水回收利用 系統，包括：
廢水收集水箱，其與純凈水設備的廢水排放口連接;
高位水箱，其與所述廢水收集水箱的出水口連接，所述高位水箱設置有第一出水口和第二出水口;
噴水裝置，其包括與所述第一出水口連接的第一水泵、設置在房頂且與第一水泵的出水端連接的噴水器、設置在房內的溫度傳感器及分別與溫度傳感器和第一水泵電連接的溫度調節器，所述溫度調節器基于接收到的溫度傳感器傳來的溫度信號控制所述第一水泵的開啟或關閉;
衛生間沖水裝置，其包括與所述第二出水口連接的第二水泵、設置在衛生間內且與第二水泵出水端連接的沖水水箱、設置在衛生間門口的用于感應人進出的光電感應器及分別與光電感應器和第二水泵電連接的控制器，所述控制器基于接收到的光電感應器傳來的信號控制所述第二水泵的開啟。
優選的是，所述廢水收集水箱與高位水箱之間的連接管路上設置有第三水泵，所述第三水泵與一液位控制器連接，所述液位控制器還與設置在所述高位水箱內部的液位計電連接，所述液位控制器基于接收到的液位計傳來的信號控制第三水泵的開啟或關閉。
優選的是，所述噴水器包括多個均勻分布在房頂?shù)膰婎^。
優選的是，所述衛生間沖水裝置還包括分別與所述第二水泵和控制器連接的用于測定第二水泵每次開啟工作時間的計時器，所述控制器基于接收到的計時器傳來的時間信號控制第二水泵的關閉。
優選的是，所述第一出水口和第一水泵之間的連接管路上設置有水開關和液體流量計。
優選的是，所述第二出水口和第二水泵之間的連接管路上設置有水開關和液體流量計。
優選的是，所述光電感應器包括設置在門口一側的光束發生器和接收器、設置在門口另一側相對位置的反射鏡。
優選的是，所述沖水水箱為一種通過水箱內水的壓力推動閥門開啟進行沖水的水箱。
優選的是，所述廢水為由自來水制備純凈水過程中產生的含有高濃度鈣 離子、鎂離子等無機鹽的水。
本實用新型至少包括以下有益效果：
一、本實用新型將純凈水制備過程中產生的大量廢水進行收集，回收利用，避免了水資源的浪費;
二、夏季炎熱時，將收集的廢水通過一套噴水裝置對車間廠房的房頂進行噴淋，以降低車間內溫度，保證車間環境的舒適度，且采用了先進的自動控溫技術，當車間溫度升高時，噴水裝置自動開啟對房頂噴淋降溫;
三、通過一套衛生間沖水裝置將收集的廢水用于車間衛生間的沖水，代替原來的自來水，節約了水資源，降低了經濟成本，且所述衛生間沖水裝置采用光電感應技術實現智能自動化沖水，方便實用。
本實用新型的其它優點、目標和特征將部分通過下面的說明體現，部分還將通過對本實用新型的研究和實踐而為本領域的技術人員所理解。
