申請日2015.09.16

　　公開(公告)日2015.11.25

　　IPC分類號F23G7/00

　　摘要

　　本發明公開了一種污泥焚燒系統中的污泥添加裝置，包括污泥輸送料裝置和進料管，該進料管的上端連接有污泥收料斗，該污泥收料斗的上口與污泥輸送裝置的出料端對應銜接，所述進料管的下端與污泥焚燒爐連接，該進料管的下端與污泥焚燒爐相連的連接位置處于污泥焚燒爐的正壓和負壓的零界處，所述進料管上設置有至少一根與進料管連通的噴吹管，該噴吹管與供氣系統連通，氣體從該噴吹管進入進料管時的氣體運動具有一個與進料管的污泥流動方向相同的分運動。該污泥添加裝置不但可以使污泥充分燃燒，而且污泥進料不易堵塞，燃燒的產生的難聞氣味不易逸出。

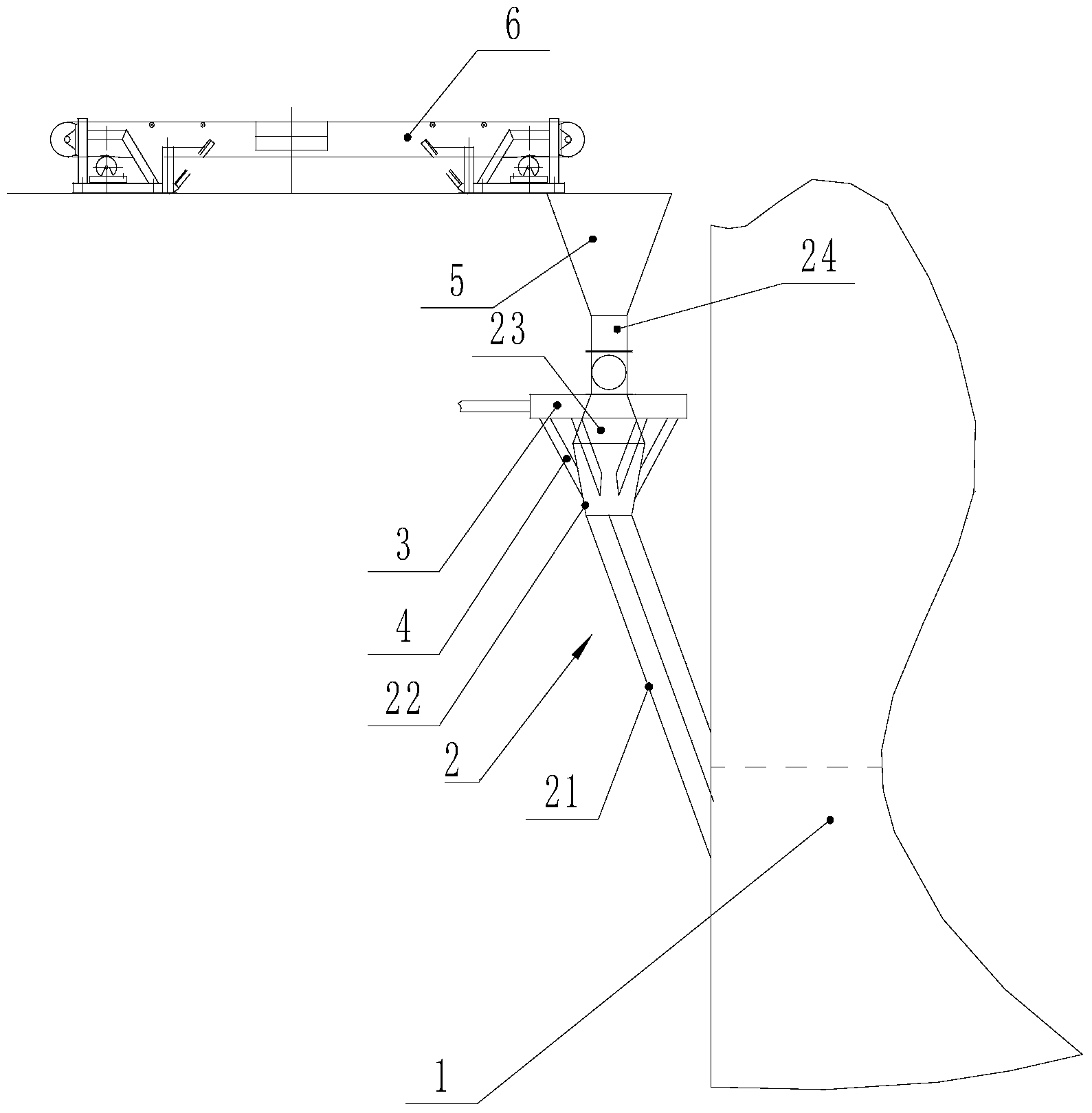

　　摘要附圖



　　權利要求書

　　1.一種污泥焚燒系統中的污泥添加裝置，包括污泥輸送料裝置和進料管，其特征在于：該進料管的上端連接有污泥收料斗，該污泥收料斗的上口與污泥輸送裝置的出料端對應銜接，所述進料管的下端與污泥焚燒爐連接，該進料管的下端與污泥焚燒爐相連的連接位置處于污泥焚燒爐的正壓和負壓的零界處，所述進料管上設置有至少一根與進料管連通的噴吹管，該噴吹管與供氣系統連通，氣體從該噴吹管進入進料管時的氣體運動具有一個與進料管的污泥流動方向相同的分運動。

　　2.如權利要求1所述的一種污泥焚燒系統中的污泥添加裝置，其特征在于：所述進料管上還固定有環繞進料管的環繞主管，噴吹管的數量為八根且上端均與環繞主管連通，噴吹管之間圓周均布，供氣系統與環繞主管連通。

　　3.如權利要求2所述的一種污泥焚燒系統中的污泥添加裝置，其特征在于：所述噴吹管的氣體流動方向與污泥流動方向之間的夾角為15-30°。

　　4.如權利要求3所述的一種污泥焚燒系統中的污泥添加裝置，其特征在于：所述環繞主管的管徑為噴吹管的管徑的3-4倍。

　　5.如權利要求4所述的一種污泥焚燒系統中的污泥添加裝置，其特征在于：所述進料管包括上進料段、變徑段和下進料段，該上進料段的上端連接與污泥收料斗的下出口，變徑段包括一段擴口段和一段縮口段，該擴口段的小徑端與上進料段的下端口連接，擴口段的大徑端與縮口段的大徑端連接，縮口段的小徑端與下進料段的上端口連接，下進料段的下端口與污泥焚燒爐連通。

　　6.如權利要求5所述的一種污泥焚燒系統中的污泥添加裝置，其特征在于：所述變徑段的中心線豎直設置。

　　7.如權利要求6所述的一種污泥焚燒系統中的污泥添加裝置，其特征在于：所述進料管和噴吹管的連接位置位于所述變徑段的縮口段上。

　　8.如權利要求7所述的一種污泥焚燒系統中的污泥添加裝置，其特征在于：所述上進料段上設置有控制閥。

　　9.如權利要求8所述的一種污泥焚燒系統中的污泥添加裝置，其特征在于：所述污泥輸送裝置包括輸送帶和驅動輸送帶循環運行的動力裝置，該輸送帶位于污泥收料斗的上方。

　　說明書

　　一種污泥焚燒系統中的污泥添加裝置

　　技術領域

　　本發明涉及一種污泥添加裝置，特別是指一種污泥焚燒系統中的污泥添加裝置。

　　背景技術

　　污泥焚燒處理系統是污泥處理廠中常用的處理方法，排污單位排出的污水經過污水處理廠處理后達標排放，而污水處理時會沉淀污泥，該污泥經過調制、壓濾后得到含水率相對較低的泥餅，這些泥餅可進行再處理，而污泥焚燒則是污泥再處理的一種常用方式。而目前污泥的添加裝置就是利用一個污泥斗和一個污泥管送入焚燒爐中，污泥斗的上口開口，利用輸送皮帶將污泥送進污泥斗中，這種結構存在以下缺陷：1.污泥的燃燒時間長;2.污泥燃燒時會產生一些難聞的氣味，這些氣味會從污泥管逸出，從而造成焚燒現場臭味大，操作現場環境惡劣;3.污泥進入到污泥管依靠重力掉落，有可能造成污泥的堵塞。

　　發明內容

　　本發明所要解決的技術問題是：提供一種污泥焚燒系統中的污泥添加裝置，該污泥添加裝置不但可以使污泥充分燃燒，而且污泥進料不易堵塞，燃燒的產生的難聞氣味不易逸出。

　　為解決上述技術問題，本發明的技術方案是：一種污泥焚燒系統中的污泥添加裝置，包括污泥輸送料裝置和進料管，該進料管的上端連接有污泥收料斗，該污泥收料斗的上口與污泥輸送裝置的出料端對應銜接，所述進料管的下端與污泥焚燒爐連接，該進料管的下端與污泥焚燒爐相連的連接位置處于污泥焚燒爐的正壓和負壓的零界處，所述進料管上設置有至少一根與進料管連通的噴吹管，該噴吹管與供氣系統連通，氣體從該噴吹管進入進料管時的氣體運動具有一個與進料管的污泥流動方向相同的分運動。

　　作為一種優選的方案，所述進料管上還固定有環繞進料管的環繞主管，噴吹管的數量為八根且上端均與環繞主管連通，噴吹管之間圓周均布，供氣系統與環繞主管連通。

　　作為一種優選的方案，所述噴吹管的氣體流動方向與污泥流動方向之間的夾角為15-30°。

　　作為一種優選的方案，所述環繞主管的管徑為噴吹管的管徑的3-4倍。

　　作為一種優選的方案，所述進料管包括上進料段、變徑段和下進料段，該上進料段的上端連接與污泥收料斗的下出口，變徑段包括一段擴口段和一段縮口段，該擴口段的小徑端與上進料段的下端口連接，擴口段的大徑端與縮口段的大徑端連接，縮口段的小徑端與下進料段的上端口連接，下進料段的下端口與污泥焚燒爐連通。

　　作為一種優選的方案，所述變徑段的中心線豎直設置。

　　作為一種優選的方案，所述進料管和噴吹管的連接位置位于所述變徑段的縮口段上。

　　作為一種優選的方案，所述上進料段上設置有控制閥。

　　作為一種優選的方案，所述污泥輸送裝置包括輸送帶和驅動輸送帶循環運行的動力裝置，該輸送帶位于污泥收料斗的上方。

　　采用了上述技術方案后，本發明的效果是：由于該進料管的下端與污泥焚燒爐相連的連接位置處于污泥焚燒爐的正壓和負壓的零界處，所述進料管上設置有至少一根與進料管連通的噴吹管，該噴吹管與供氣系統連通，氣體從該噴吹管進入進料管時的氣體運動具有一個與進料管的污泥流動方向相同的分運動，污泥進入到焚燒爐中的正壓和負壓的零界處，該零界處的燃燒溫度最高，污泥燃燒更加充分;而利用噴吹管不但可以給焚燒爐補充氧氣，而且輔助落料，同時噴吹管噴吹的氣體使燃燒產生的氣味不會逸出，這樣使操作現場的空氣質量提高。另外利用氣體的壓力可以迫使污泥進入到焚燒爐的位置更靠近中心，更加方便污泥燃燒。

　　又由于所述進料管上還固定有環繞進料管的環繞主管，噴吹管的數量為八根且上端均與環繞主管連通，噴吹管之間圓周均布，供氣系統與環繞主管連通。利用環繞主管和8根噴吹管可以使進料管內的氣體流動均勻，噴吹效果好。

　　又由于所述噴吹管的氣體流動方向與污泥流動方向之間的夾角為15-30°。這個角度范圍不但保證了氣體的流動，而且有部分氣體可以噴吹到進料管的管壁上，粘結在進料管的管壁上的污泥也可以吹落。

　　又由于所述進料管包括上進料段、變徑段和下進料段，該上進料段的上端連接與污泥收料斗的下出口，變徑段包括一段擴口段和一段縮口段，該擴口段的小徑端與上進料段的下端口連接，擴口段的大徑端與縮口段的大徑端連接，縮口段的小徑端與下進料段的上端口連接，下進料段的下端口與污泥焚燒爐連通，利用這個結構的進料管，污泥經過污泥收料斗收縮后再有擴口端擴散，最后再經過縮口段收縮，使污泥先松散然后集中，這樣進料比較均勻，并且，變徑段也可以起到緩存作用。
