申請日2015.11.05

　　公開(公告)日2016.12.07

　　IPC分類號C02F9/04

　　摘要

　　本實用新型提供了一種便攜式生活污水初步處理裝置，包括箱體及設置在箱體頂部的進水接口，進水接口的外圍固定有固定夾，箱體的頂部為過濾沉淀槽，過濾沉淀槽的內部設置有過濾網，過濾沉淀槽的底部設置有消毒槽，消毒槽的底部設置有平板膜處理槽，消毒槽與平板膜處理槽之間通過底板隔斷，且底板的中部設置有瀉水斗，平板膜處理槽的內部平行設置有若干平板膜，平板膜處理槽的底部通過底板和瀉水斗連接凈化槽，凈化槽的底部設置有出水接口;該種便攜式生活污水初步處理裝置，通過進水接口可直接連接在水管上，并通過固定夾進行固定，通過過濾沉淀槽、消毒槽、平板膜處理槽、凈化槽對生活污水進行及時有效的處理。

　　權利要求書

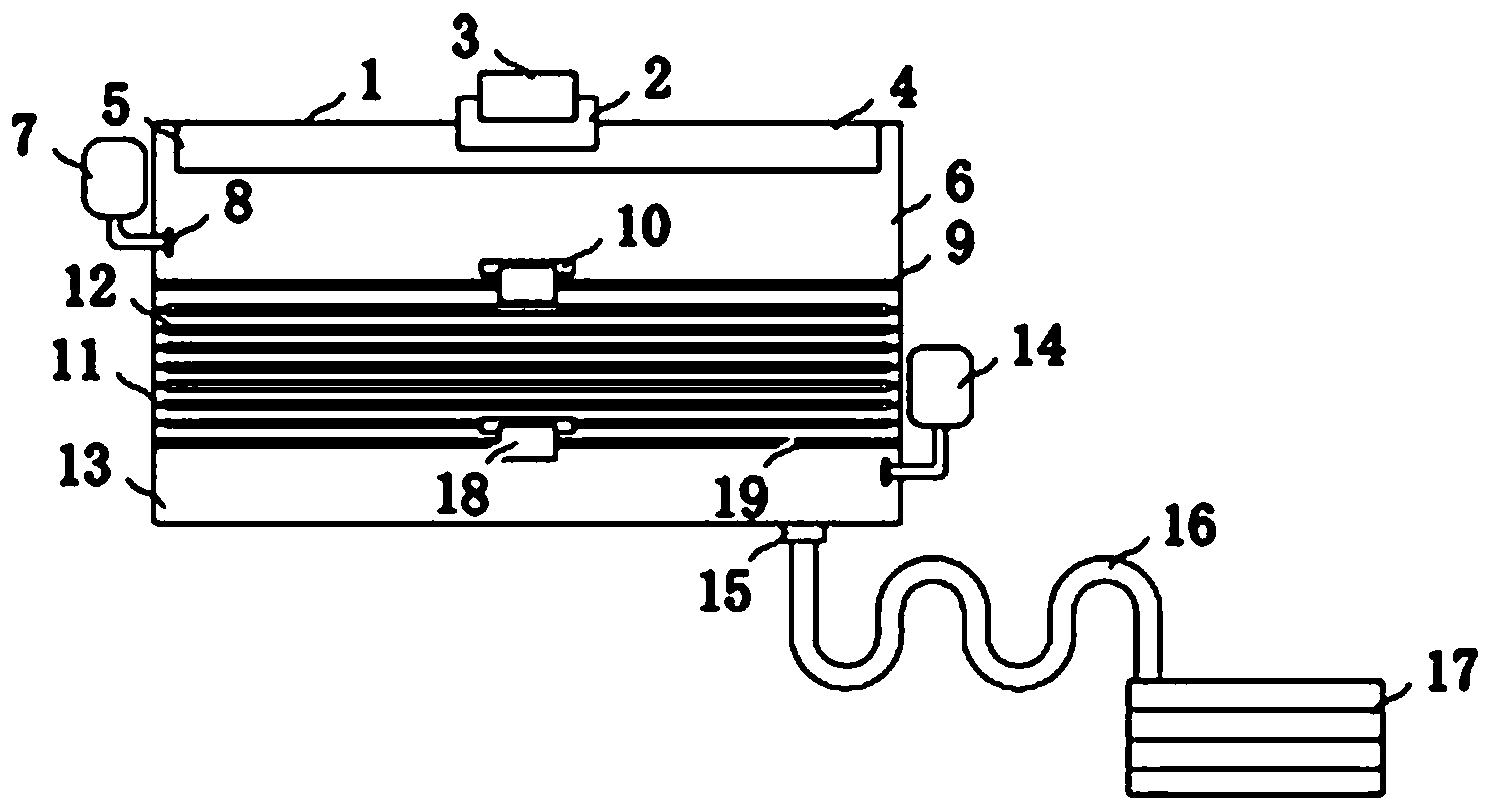

　　1.一種便攜式生活污水初步處理裝置，包括箱體(1)及設置在所述箱體(1)頂部的進水接口(2)，所述進水接口(2)的外圍固定有固定夾(3)，其特征在于，所述箱體(1)的頂部為過濾沉淀槽(4)，所述過濾沉淀槽(4)的內部設置有過濾網(5)，所述過濾沉淀槽(4)的底部設置有消毒槽(6)，所述消毒槽(6)的底部設置有平板膜處理槽(11)，所述消毒槽(6)與所述平板膜處理槽(11)之間通過第一底板(9)隔斷，且所述第一底板(9)的中部設置有第一瀉水斗(10)，所述平板膜處理槽(11)的內部平行設置有若干平板膜(12)，所述平板膜處理槽(11)的底部通過第二底板(19)和第二瀉水斗(18)連接凈化槽(13)，所述凈化槽(13)的底部設置有出水接口(15)。

　　2.根據權利要求1所述的一種便攜式生活污水初步處理裝置，其特征在于，所述消毒槽(6)的外壁上設置有消毒液罐(7)，且所述消毒液罐(7)與所述消毒槽(6)之間通過管道和閥體(8)連接。

　　3.根據權利要求1所述的一種便攜式生活污水初步處理裝置，其特征在于，所述凈化槽(13)的外壁上設置有凈化藥劑罐(14)，所述凈化槽(13)與所述凈化藥劑罐(14)之間通過管道和閥體(8)連接。

　　4.根據權利要求1所述的一種便攜式生活污水初步處理裝置，其特征在于，所述出水接口(15)的底部連接有出水管(16)，所述出水管(16)的另一端連接用水設備(17)或凈水設備。

　　說明書

　　一種便攜式生活污水初步處理裝置

　　技術領域

　　本實用新型涉及一種污水處理裝置，特別涉及一種便攜式生活污水初步處理裝置。

　　背景技術

　　隨著環境污染情況愈發嚴重，對于環境的治理愈發重要，污水作為環境污染的重要因素之一，需要著重的進行處理，污水處理是處理水污染的重要過程，采用物理、生物、及化學的方法對工業廢水和生活污水進行處理以分離水中的固體污染物并降低水中的有機污染物和富營養物(主要為氮、磷化合物)，從而減輕污水對環境的污染。

　　隨著環保意識的提升、科學技術的發展，越來越多的污水治理技術運用到各個行業和城市生活污水處理中，但現有的污水處理設備一般占地面積巨大，很難運用到家庭中，現有的生活污水需要通過下水道集中后，才能進行處理，不能及時的對生活污水進行處理，保證排出水的潔凈。

　　實用新型內容

　　本實用新型要解決的技術問題是克服現有的缺陷，提供一種便攜式生活污水初步處理裝置，有效的對生活污水進行處理，及時有效，節省水資源，可以有效解決背景技術中的問題。

　　為了解決上述技術問題，本實用新型提供了如下的技術方案：

　　本實用新型提供一種便攜式生活污水初步處理裝置，包括箱體及設置在所述箱體頂部的進水接口，所述進水接口的外圍固定有固定夾，所述箱體的頂部為過濾沉淀槽，所述過濾沉淀槽的內部設置有過濾網，所述過濾沉淀槽的底部設置有消毒槽，所述消毒槽的底部設置有平板膜處理槽，所述消毒槽與所述平板膜處理槽之間通過第一底板隔斷，且所述第一底板的中部設置有第一瀉水斗，所述平板膜處理槽的內部平行設置有若干平板膜，所述平板膜處理槽的底部通過第二底板和第二瀉水斗連接凈化槽，所述凈化槽的底部設置有出水接口。

　　作為本實用新型的一種優選技術方案，所述消毒槽的外壁上設置有消毒液罐，且所述消毒液罐與所述消毒槽之間通過管道和閥體連接。

　　作為本實用新型的一種優選技術方案，所述凈化槽的外壁上設置有凈化藥劑罐，所述凈化槽與所述凈化藥劑罐之間通過管道和閥體連接。

　　作為本實用新型的一種優選技術方案，所述出水接口的底部連接有出水管，所述出水管的另一端連接用水設備或其他凈水設備。

　　與現有技術相比本實用新型所達到的有益效果是：該種便攜式生活污水初步處理裝置，通過進水接口可直接連接在水管上，并通過固定夾進行固定，通過過濾沉淀槽、消毒槽、平板膜處理槽、凈化槽對生活污水進行及時有效的處理，利用化學、物理等凈化方式對生活污水進行合理的處理，在凈化結束后，可直接進行重新利用，進行沖馬桶、澆花草等，也可集中收集至污水處理廠，進行進一步的處理，利用水資源的利用率，節省用水。
