申請日2015.09.16

　　公開(公告)日2015.12.02

　　IPC分類號C02F9/14

　　摘要

　　本發明涉及一種接觸氧化污水處理系統和接觸氧化污水處理工藝，特別是一種應用于污水處理工程領域的接觸氧化污水處理系統和接觸氧化污水處理工藝。本發明提供一種保持污泥活性，提高出水水質，減少占地面積的接觸氧化污水處理系統。包括生化池和污水處理設備，所述生化池由調節池沉淀池等連接而成，沉淀池分為第一級沉淀池和第二級沉淀池。本發明提供一種可以保持污泥活性，提高出水水質，減少占地面積的接觸氧化污水處理工藝。包括以下幾個步驟：a、污水引入調節池中b、厭氧生化處理;c、氧生化處理;d、好氧生化處理;e、進行第一級沉淀池沉淀處理，f、進行二級沉淀沉淀處理。本申請的沉淀效果好，處理時間短，占地面積小。

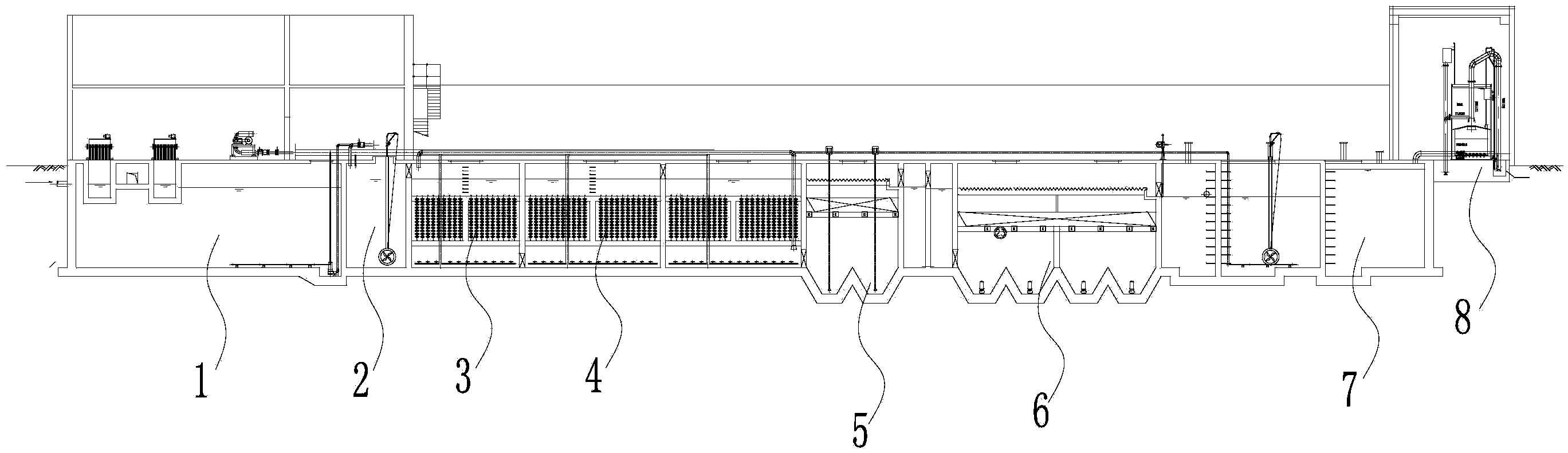

　　摘要附圖



　　權利要求書

　　1.接觸氧化污水處理系統，包括生化池和污水處理設備，所述生化池由調節池(1)、厭 氧池(2)、缺氧池(3)、好氧池(4)、沉淀池、中水池(7)和過濾池(8)依次連接而成，其 特征在于：所述沉淀池分為第一級沉淀池(5)和第二級沉淀池(6)，其中一級沉淀池與好氧 池(4)連通，二級沉淀池與中水池(7)連通，所述一級沉淀池與厭氧池(2)之間通過污泥 回流管路(9)連通。

　　2.如權利要求1所述的接觸氧化污水處理系統，其特征在于：所述污水處理設備設置在 生化池的上方。

　　3.接觸氧化污水處理工藝，其特征在于，包括以下幾個步驟：

　　a、將污水引入權利要求1所述的調節池(1)中，去除污水中的廢渣;

　　b、將經a步驟處理后的污水引入?yún)捬醭?2)中進行厭氧生化處理;

　　c、將經b步驟處理后的污水引入缺氧池(3)中進行缺氧生化處理;

　　d、將經c步驟處理后的污水引入好氧池(4)中進行好氧生化處理;

　　e、將經d步驟處理后的污水引入第一級沉淀池(5)中進行沉淀處理，使處理后的污水中 的懸浮物含量為50mg/l至100mg/l;

　　f、將經e步驟處理后的污水引入二級沉淀池中加絮凝藥劑進行沉淀處理;

　　g、將經f步驟處理后的污水引入中水池(7)中，將沉淀出的污泥排出接觸氧化污水處理 系統。

　　4.如權利要求3所述的接觸氧化污水處理工藝，其特征在于：在e步驟的沉淀處理中沉 淀負荷值取2.5m3/m2·h至3m3/m2·h。

　　5.如權利要求3所述的接觸氧化污水處理工藝，其特征在于：在f步驟中沉淀處理的沉 淀負荷取值范圍為1.5m3/m2·h至2.5m3/m2·h。

　　說明書

　　接觸氧化污水處理系統和接觸氧化污水處理工藝

　　技術領域

　　本發明涉及接觸氧化污水處理系統和接觸氧化污水處理工藝，特別是一種應用于污水處 理工程領域的接觸氧化污水處理系統和接觸氧化污水處理工藝。

　　背景技術

　　接觸氧化法是一種兼有活性污泥法和生物膜法特點的一種新的廢水生化處理法。這種方 法的主要設備是生物接觸氧化濾池。在不透氣的曝氣池中裝有焦炭、礫石、塑料蜂窩等填料， 填料被水浸沒，用鼓風機在填料底部曝氣充氧,這種方式稱謂鼓風曝氣裝置;空氣能自下而上， 夾帶待處理的廢水，自由通過濾料部分到達地面，空氣逸走后，廢水則在濾料間格自上向下 返回池底。活性污泥附在填料表面，不隨水流動，因生物膜直接受到上升氣流的強烈攪動， 不斷更新，從而提高了凈化效果。因此接觸氧化法有以下幾個特點：一、容積負荷高，耐沖 擊負荷能力強;二、具有膜法的優點，剩余污泥量少;三、具有活性污泥法的優點，輔以 機械設備供氧，生物活性高，泥齡短;四、能分解其它生物處理難分解的物質;五、容易 管理，消除污泥上浮和膨脹等弊端�？傊�，生物接觸氧化法具有處理時間短、體積小、凈化 效果好、出水水質好而穩定、污泥不需回流也不膨脹、耗電小等優點。其污水處理過程中， 污泥沉淀后回流至厭氧區與原水進行混合，沉淀出水經過過濾消毒后作為中水使用，在沉淀 處理過程中需要向沉淀池中加入絮凝劑堿式氯化鋁，但是根據研究，沉淀池中投加的堿式氯 化鋁對污泥活性會一定不利影響。此外現有技術中生化池與相應的污水處理設備設置在同一 高程，生化池和污水處理設備均需要占用大量土地。因此現有技術中還沒有一種沉淀效果好， 處理時間短，可以有效保持污泥活性，提高出水水質，降低污水處理中的污泥產量，并且可 以顯著減少占地面積的污水處理系統和污水處理工藝。

　　發明內容

　　本發明所要解決的技術問題是提供一種沉淀效果好，處理時間短，可以有效保持污泥活 性，提高出水水質，降低污水處理中的污泥產量，并且可以顯著減少占地面積的接觸氧化污 水處理系統。

　　為解決上述技術問題，本發明采用的接觸氧化污水處理系統，包括生化池和污水處理設 備，所述生化池由調節池、厭氧池、缺氧池、好氧池、沉淀池、中水池和過濾池依次連接而 成，所述沉淀池分為第一級沉淀池和第二級沉淀池，其中一級沉淀池與好氧池連通，二級沉 淀池與中水池連通，所述一級沉淀池與厭氧池之間通過污泥回流管路連通。

　　所述污水處理設備設置在生化池的上方。

　　本發明還提供了一種沉淀效果好，處理時間短，可以有效保持污泥活性，提高出水水質， 降低污水處理中的污泥產量，并且可以顯著減少占地面積的接觸氧化污水處理工藝，包括以 下幾個步驟：

　　a、將污水引入權利要求1所述的調節池中，去除污水中的廢渣;

　　b、將經a步驟處理后的污水引入?yún)捬醭刂羞M(jìn)行厭氧生化處理;

　　c、將經b步驟處理后的污水引入缺氧池中進行缺氧生化處理;

　　d、將經c步驟處理后的污水引入好氧池中進行好氧生化處理;

　　e、將經d步驟處理后的污水引入第一級沉淀池中進行沉淀處理，使處理后的污水中的懸 浮物含量為50mg/l至100mg/l;

　　f、將經e步驟處理后的污水引入二級沉淀池中加絮凝藥劑進行沉淀處理;

　　g、將經f步驟處理后的污水引入中水池中，將沉淀出的污泥排出接觸氧化污水處理系統。

　　進一步的是，在e步驟的沉淀處理中沉淀負荷值取2.5m3/m2·h至3m3/m2·h。

　　進一步的是，在f步驟中沉淀處理的沉淀負荷值取1.5m3/m2·h至2.5m3/m2·h。

　　本發明的有益效果是：由于采用了兩級沉淀池的結構以及兩級沉淀的處理工藝，實現第 一級處理中不加絮凝劑，使沉淀出的污泥保持很好的活性，并通過污泥回流管回流至厭氧池 中循環使用。讓第二級沉淀處理時污水中仍然含有一定量的污泥，這些污泥在第二級沉淀過 程中成為載體可以加快沉淀過程。本申請相比于現有污水處理及中水回用技術，本申請產生 的污泥量是常規工藝的1/3，出水水質更加良好，甚至可以超越過濾池，節省能耗，長期運 行對活性污泥的性質不會有影響
