申請日2015.11.05

　　公開(公告)日2017.05.17

　　IPC分類號C01D7/18; C01D7/12; C01C1/16

　　摘要

　　本發明涉及煤化工廢水處理領域，公開了一種利用含鹽廢水聯產純堿和氯化銨的方法，該方法包括：(1)將含鹽廢水進行分離處理，除去所述含鹽廢水中的二價鹽，以得到富一價鹽鹽水;(2)將所述富一價鹽鹽水進行碳化處理，得到碳酸氫鈉沉淀和碳化母液;(3)將步驟(2)得到的碳酸氫鈉沉淀進行煅燒處理，以得到純堿;(4)將步驟(2)得到的碳化母液進行結晶分離處理，以得到氯化銨。本發明的方法，不僅能夠有效解決含鹽廢水中低附加值NaCl的處置難題，還能夠產生一定的經濟效益，為煤化工等企業實現含鹽廢水的近零排放目標提供有效的技術手段，還能同時解決含鹽廢水中低附加值NaCl的處置難題和巨大的碳減排壓力。

　　權利要求書

　　1.一種利用含鹽廢水聯產純堿和氯化銨的方法，其特征在于，所述方法包括：

　　(1)將含鹽廢水進行分離處理，除去所述含鹽廢水中的二價鹽，以得到富一價鹽鹽水;

　　(2)將所述富一價鹽鹽水進行碳化處理，得到碳酸氫鈉沉淀和碳化母液;

　　(3)將步驟(2)得到的碳酸氫鈉沉淀進行煅燒處理，以得到純堿;

　　(4)將步驟(2)得到的碳化母液進行結晶分離處理，以得到氯化銨。

　　2.根據權利要求1所述的方法，其中，步驟(1)中，所述分離處理的條件使得所述富一價鹽鹽水中NaCl的濃度為50-360g/L，優選為90-300g/L。

　　3.根據權利要求2所述的方法，其中，步驟(1)中，對于NaCl濃度不大于10g/L的含鹽廢水，所述分離處理包括對含鹽廢水依次進行反滲透處理和納濾處理;對于NaCl濃度大于10g/L的含鹽廢水，所述分離處理包括對含鹽廢水進行納濾處理;

　　優選地，所述反滲透處理的條件包括：壓力為0-10MPa，溫度為10-50℃，膜孔徑為0.3-1nm，膜材質選自醋酸纖維素、芳香聚酰胺、聚四氟乙烯膜、聚偏氟乙烯膜和聚丙烯膜中的一種或多種;

　　所述納濾處理的條件包括：壓力為0.5-3MPa，溫度為10-50℃，膜孔徑為1-2nm，膜材質選自醋酸纖維素、磺化聚砜、磺化聚醚砜、聚酰胺和聚乙烯醇一種或多種。

　　4.根據權利要求1-3中任意一項所述的方法，其中，所述方法還包括：步驟(2)中，在碳化處理之前，對富一價鹽鹽水進行濃縮處理，提高所述富一價鹽鹽水中NaCl的濃度以得到富NaCl鹽水;優選地，使得所述富NaCl鹽水中NaCl的濃度為150-360g/L，進一步優選為200-350g/L。

　　5.根據權利要求4所述的方法，其中，步驟(2)中，所述濃縮處理的方式為冷凍結晶處理或加熱蒸發處理，

　　優選地，所述冷凍結晶處理的實施方式包括：在制冷介質存在下，將富一價鹽鹽水在0～-25℃下制冷10-300min，得到冰和富NaCl鹽水;進一步優選地，將所述結晶分離處理得到的液相物料返回至冷凍結晶處理，分離冰和/或氯化銨結晶后將得到的液相物料返回至碳化處理，將冷凍結晶處理得到的冰回收冷量后返回生產系統循環使用;

　　優選地，所述加熱蒸發處理的實施方式包括：將富一價鹽鹽水在80-120℃下加熱10-300min，得到富NaCl鹽水。

　　6.根據權利要求1或4所述的方法，其中，步驟(2)中，所述碳化處理的實施方式包括：將富一價鹽鹽水或富NaCl鹽水與NH3和CO2進行碳化反應，反應溫度為25-50℃，反應時間為10-300min;或者

　　將富一價鹽鹽水或富NaCl鹽水與碳酸氫銨進行碳化反應，反應溫度為25-50℃，反應時間為10-300min。

　　7.根據權利要求1所述的方法，其中，步驟(3)中，所述煅燒處理的溫度為150-250℃，時間為10-150min。

　　8.根據權利要求1所述的方法，其中，步驟(4)中，將碳化母液進行結晶分離處理得到氯化銨的實施方式包括：將碳化母液直接冷凝至0～10℃，或者向碳化母液中加入富NaCl鹽水和/或固體NaCl后冷凝至0～10℃，然后進行固液分離，得到氯化銨，并將得到的液相物料返回至碳化處理。

　　9.根據權利要求1-8中任意一項所述的方法，其中，所述含鹽廢水中NaCl含量為2-400g/L，Ca2+與Mg2+的總含量為0-200mg/L，COD值為0-1000mg/L。

　　說明書

　　一種利用含鹽廢水聯產純堿和氯化銨的方法

　　技術領域

　　本發明涉及煤化工廢水處理領域，具體地，涉及一種利用煤氣化含鹽廢水聯產純堿和氯化銨的方法。

　　背景技術

　　近年來，受水資源和水環境問題的雙重制約，國內煤化工項目紛紛提出廢水零排放方案。廢水零排放是在對水系統進行合理劃分的基礎上，結合廢水特點，實現最大程度的處理回用，不再以廢水的形式外排至自然水體的設計方案。按水質和水量，煤化工廢水主要分為煤氣化有機廢水和含鹽廢水。含鹽廢水包括生化處理達標廢水和清凈廢水，總?cè)芙夤腆w(TDS)含量為1-3g/L。煤化工含鹽廢水組成以無機鹽、難溶性難降解有機物為主。典型的煤化工含鹽廢水零排放流程首先通過預處理和膜濃縮工藝獲得TDS為50-80g/L的高濃鹽水，然后通過蒸發結晶等結晶處理工藝進一步提濃獲得結晶鹽。

　　然而，結晶器排出的結晶鹽組成復雜、有害物質濃度高，需作為危險廢物進行處理，不能和鍋爐灰渣、氣化爐渣等一起去渣場混埋。危險廢物最終處置前一般采用物理、化學、生物等方法進行預處理，改變其物理、化學、生物等特性，降低毒性，減小體積，避免此生環境污染。目前對于如何通過預處理將結晶鹽轉變?yōu)榉俏ｋU(xiǎn)廢物尚無具體可行的方案提出。

　　因此，如何合理利用結晶鹽，實現真正的廢水近零排放方案是煤化工行業亟需解決的問題。

　　發明內容

　　本發明的目的是為了克服現有技術中的上述缺陷，提供一種利用含鹽廢水聯產純堿和氯化銨的方法，該方法能夠合理利用結晶鹽，實現真正的廢水近零排放，并能有效解決含鹽廢水中低附加值NaCl的處置難題。

　　本發明的發明人在大量研究中發現，目前煤化工生產排放的含鹽廢水中NaCl的主要處置方法是蒸發結晶，但是其產生的NaCl的附加值較低，并沒有很好的去向，且處置不當很容易被歸為危廢，從而大大增加處置的費用;相反地，目前工業上廣泛采用NaCl等原料生產純堿(全世界純堿的市場容量約為5000-6000萬噸/年)，而NaCl主要來自于海水曬鹽等工藝，然而，需要引起重視的是，海水中的NaCl是一種自然存在的組分，本身并不是一種污染源。因此，綜合前述因素，本發明的發明人通過大量的試驗，驚奇的發現，通過將含鹽廢水依次進行分離處理和碳化處理，使得含鹽廢水通過所述分離處理除去二價鹽以得到富一價鹽鹽水，富一價鹽鹽水通過所述碳化處理得到碳酸氫鈉沉淀和碳化母液，將碳酸氫鈉沉淀進行煅燒處理以得到純堿，將碳化母液進行結晶分離處理以得到氯化銨的方式，能夠利用且首次利用煤化工生產排放的含鹽廢水中含有的大量的NaCl聯產純堿和氯化銨，既有效緩解了含鹽廢水中NaCl的處置難題，又成功地變廢為寶。

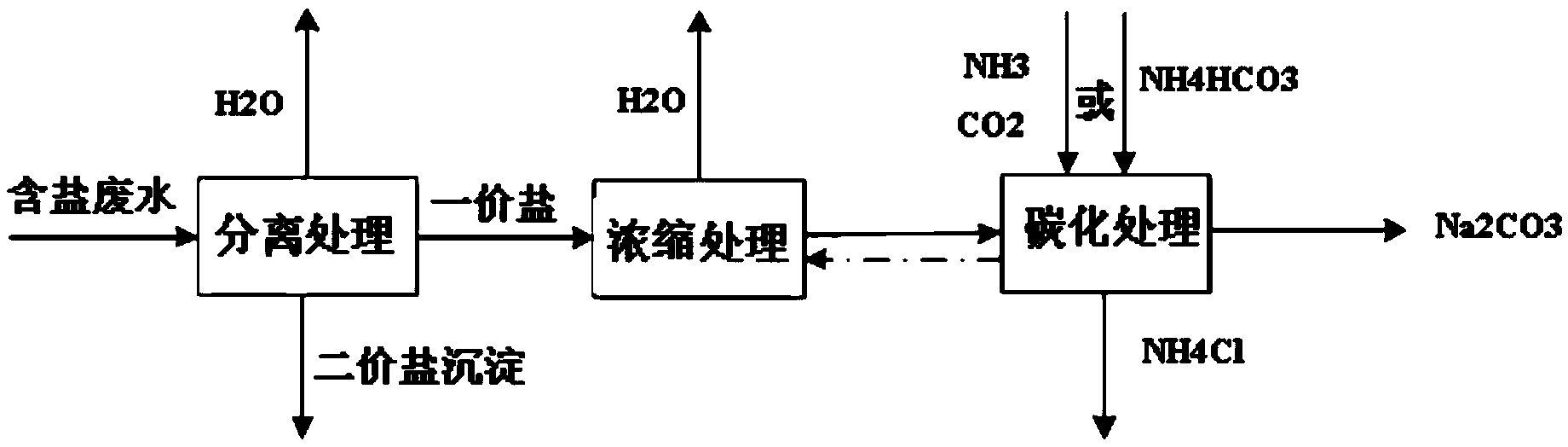

　　因此，為了實現上述目的，本發明提供了一種利用含鹽廢水聯產純堿和氯化銨的方法，所述方法包括：

　　(1)將含鹽廢水進行分離處理，除去所述含鹽廢水中的二價鹽，以得到富一價鹽鹽水;

　　(2)將所述富一價鹽鹽水進行碳化處理，得到碳酸氫鈉沉淀和碳化母液;

　　(3)將步驟(2)得到的碳酸氫鈉沉淀進行煅燒處理，以得到純堿;

　　(4)將步驟(2)得到的碳化母液進行結晶分離處理，以得到氯化銨。

　　本發明的利用含鹽廢水聯產純堿和氯化銨的方法，不僅能夠有效解決含鹽廢水中低附加值NaCl的處置難題，還能夠產生一定的經濟效益，為煤化工等企業實現含鹽廢水的近零排放目標提供有效的技術手段。根據本發明的一種優選的實施方式，利用富一價鹽鹽水或富NaCl鹽水、NH3和CO2之間的碳化反應聯產碳酸鈉和氯化銨，成功地將煤化工生產排放的CO2利用到含鹽廢水的處置過程，同時解決了含鹽廢水中低附加值NaCl的處置難題和巨大的碳減排壓力。

　　本發明的其它特征和優點將在隨后的具體實施方式部分予以詳細說明。
