申請日2015.09.16
公開(公告)日2015.12.02
IPC分類號C02F103/20; C02F9/14
摘要
本發明涉及一種適宜南方規模化養豬廢水深度處理的工藝，屬于廢水處理技術領域;該工藝為：養殖廢水先進入調節池Ⅰ，預處理廢水經固液分離機分離(廢渣可農業利用)，分離液進入沼氣池經7天以上厭氧發酵，沼液進入調節池Ⅱ，經1天沉淀(上浮)與復氧后進入生物填料氧化池，停留時間2天后進入生態氧化塘，氧化塘內設置人工水草，處理20天后，經水泵提升進入垂直流人工濕地，濕地采用PVC管框架式布水，表面種植美人蕉。該工藝的優點在于處理廢水高效，運行費用低，維護簡單。

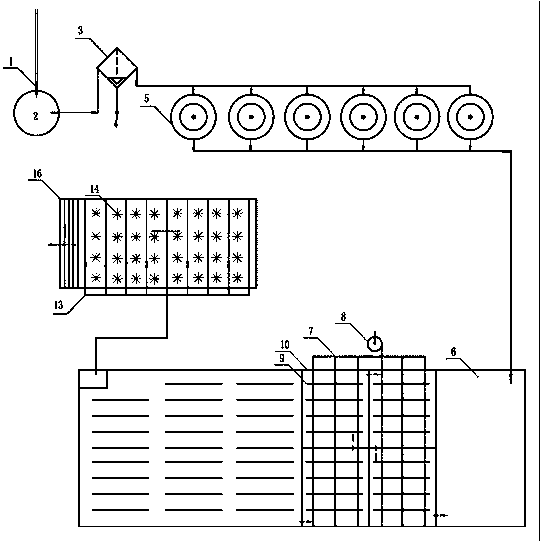

摘要附圖
權利要求書
1.一種南方規�；B(yǎng)豬廢水深度處理的工藝，其特征在于：包括如下步驟：
(1)廢水預處理：豬排泄物及沖洗水養殖廢水經收集管網集中于調節池Ⅰ形成料液，在池邊設置固液分離機，料液經分離機處理后分為固態的糞便殘渣料及分離液;
(2)沼液沉淀：分離液進入沼氣池，經過7天以上厭氧發酵，形成沼氣和沼液，沼液進入調節池Ⅱ，經1-3天沉淀后，形成浮渣與污泥，浮渣上浮污泥下沉，沼液進入生物填料氧化池;
(3)沼液處理：生物填料氧化池中的沼液，利用活性污泥法進行2-4天的處理，底部曝氣;
(4)凈化水質：生物填料氧化池出來的水進入仿生態氧化塘，塘內設置人工水草-藻-菌所構成的生態系統進一步轉化吸收，處理時間20-30天;
(5)深度凈化：仿生態氧化塘出來的水經泵提升至垂直潛流人工濕地，濕地采用PVC管框架式布水模式，濕地植物采用適宜南方種植的美人蕉，濕地出水可直接排放，水力停留時間HRT2-10天。
2.根據權利要求1所述一種南方規�；B(yǎng)豬廢水深度處理的工藝，其特征在于：步驟(2)所產生的沼氣可用于發電、保育、自用或供周邊農戶家庭日用。
3.根據權利要求1所述一種南方規�；B(yǎng)豬廢水深度處理的工藝，其特征在于：步驟(3)所述生物填料氧化池的生物填料為黑色聚乙烯遮光網，按照懸掛、下沉形式布設于池中;曝氣裝置設于底部，曝氣量根據實際需要進行調節，維持溶解氧濃度為2~4mg/L。
4.根據權利要求1所述一種南方規�；B(yǎng)豬廢水深度處理的工藝，其特征在于：步驟(4)所述人工水草為聚乙烯遮光網，按照懸掛、下沉形式懸浮于塘內，用于藻-菌共生的附著基。
說明書
一種南方規�；B(yǎng)豬廢水深度處理的工藝
技術領域
本發明涉及一種廢水處理工藝，具體涉及一種適宜南方規�；B(yǎng)豬廢水深度處理的工藝，屬于廢水處理技術領域。
背景技術
我國南方尤其是兩廣地區規�；B(yǎng)豬場集約化水平不斷提高，養豬廢水對環境的影響也日趨嚴重。以廣東省粵西地區為例，按照環保部的減排要求，全國推廣干清糞模式減排，但由于我國南北地區氣候差異，南方年均氣溫高、濕度大，而北方氣溫低、氣候干燥，北方廣泛采用的干清糞(墊料)模式，在南方地區卻很難實現。當前粵西地區養豬業基本仍然采用傳統的水沖糞養殖方式，加之集約化養殖水平較高、養殖量大，導致養殖廢水產生量驚人。另外，由于我國目前養殖廢水標排放標準較高(COD和氨氮排放標準分別是400mg/L和80mg/L，《畜禽養殖業污染物排放標準》(GB18596-2001))，即使各養殖企業都能達標排放，尾水排放對受納水體水質影響依然較大。
目前，我國養豬廢水處理規�；B(yǎng)豬廢水處理模式主要有兩種：綜合利用模式和工業化處理模式。綜合利用模式又可分為還田模式與自然處理模式：還田模式糞便廢水還田作肥料是一種傳統的、經濟有效的處置方法，可以實現養分循環利用，但需大量土地與養殖場配套、存在傳播畜禽疾病和人畜共患病的危險、面源污染及重金屬、抗生素沉積對土壤的危害等問題;自然處理模式以單純氧化塘和人工濕地為主，存在占地量大、處理效率低等問題，小型養殖企業多采用綜合利用模式。工業化處理模式以處理高效、出水穩定，已成為大型養殖場主要的廢水處理方式：N.Bernet等利用ASBR(anaerobic-SBR)工藝(2000)處理養豬廢水發現NOx-N去除率與回流比成反比，進水時反硝化、曝氣時氨氮吹脫會提高其去除率，總有機碳和總凱氏氮去除率分別為81%～91%，85%～91%;夏威夷大學開發的固液分離+厭氧+好氧+石濾工藝處理養豬廢水時發現曝氣方式對處理效果影響較大(P.Y.Yangetal.1999);氨結晶+厭氧+好氧+石灰石處理工藝(P.Y.Yangetal.2003)在HRT=30h,曝氣/非曝氣時間比為1時處理養豬廢水，結果表明:TP，COD，TN去處分別為98%，93.5%，95.1%。大型養殖企業一般采用工業化處理模式，但由于工業化廢水處理設施建設成本較高，且需專業人員維護與管理，所以一些企業為減少費用支出，廢水處理工程常常達不到設計要求或干脆閑置。
人工濕地——即利用基質、植物和微生物三者之間的物理、化學和生物三重協同作用——通過過濾、吸附、離子交換、植物吸收和微生物降解等作用實現對污水的凈化(王世和，2007)。通過構建人工濕地來進行水質凈化開始于20世紀中，1996年9月在奧地利維也納召開的第4屆國際研討會標志著人工濕地系統作為一種獨特新型廢水處理技術正式進入水污染控制領域(Brix，1986;U.S.EPA，2000)。自此，人工濕地的運用越發廣泛，其中歐洲及美國較多采用人工濕地處理畜禽養殖廢水，美國自然資源保護服務組織編制了養殖廢水處理指南，建議人工濕地B0D5負荷為73kg/hm2.d，HRT至少12d。在新西蘭，日本，澳大利亞以及一些非洲國家，人工濕地處理技術也得到了廣泛的應用(楊瓊等，2002)。
發明內容
本發明的目的是提供一種適宜南方規�；B(yǎng)豬廢水深度處理的工藝，該廢水深度處理工藝投資少、運行費用低、處理高效、自動化程度高。
為實現上述發明的目的，本發明采取的技術方案如下：
一種南方規�；B(yǎng)豬廢水深度處理的工藝，包括如下步驟：
(1)廢水預處理：豬排泄物及沖洗水養殖廢水經收集管網集中于調節池Ⅰ形成料液，在池邊設置固液分離機，料液經分離機處理后分為固態的糞便殘渣料及分離液;
(2)沼液沉淀：分離液進入沼氣池，經過7天以上厭氧發酵，形成沼氣和沼液，沼液進入調節池Ⅱ，經1-3天沉淀后，形成浮渣與污泥，浮渣上浮污泥下沉，沼液進入生物填料氧化池;
(3)沼液處理：生物填料氧化池中的沼液，利用活性污泥法進行2-4天的處理，底部曝氣;
(4)凈化水質：生物填料氧化池出來的水進入仿生態氧化塘，塘內設置人工水草-藻-菌所構成的生態系統進一步轉化吸收，處理時間20-30天;
(5)深度凈化：仿生態氧化塘出來的水經泵提升至垂直潛流人工濕地，濕地采用PVC管框架式布水模式，濕地植物采用適宜南方種植的美人蕉，濕地出水可直接排放，水力停留時間HRT2-10天。
步驟(2)所產生的沼氣可用于發電、保育、自用或供周邊農戶家庭日用。
步驟(3)所述生物填料氧化池的生物填料為黑色聚乙烯遮光網，按照懸掛、下沉等形式布設于池中;曝氣裝置設于底部，曝氣量根據實際需要進行調節，一般維持溶解氧濃度為2~4mg/L。
步驟(4)所述人工水草為聚乙烯遮光網，按照懸掛、下沉等形式懸浮于塘內，用于藻-菌共生的附著基。
本發明的工作原理為：
本發明的養殖廢水經收集后，由管道自流輸送到步驟(1)所述的調節池Ⅰ，預處理料液經固液分離機進行分離處理后，殘渣含水率不高于50%，TSS、COD、BOD去除率分別不低于80%、60%、60%;同時使分離后的料液更加勻質，利于后續處理，從系統整體上提高處理效率。
在沼氣池中，料液在厭氧微生物的分解作用下，將大分子有機質分解轉化為小分子，厭氧細菌分解有機物，產生沼氣。根據沼氣發酵過程中各類細菌的作用，沼氣細菌可以分為分解菌和甲烷菌：分解菌將復雜的有機物分解成簡單的有機物和二氧化碳(CO2);甲烷菌則把簡單的有機物及二氧化碳氧化或還原成甲烷。有機氮被轉化為NH4+-N;絕大部分有機磷則被聚磷菌吸收并以磷酸根形式釋放到料液中，磷酸根再與Ca2+、Mg2+離子結合最終形成磷酸鹽沉淀于污泥中;有機質中的硫則被微生物轉化為H2S氣體隨著沼氣排出。
沼液排出后進入調節池Ⅱ，在池中可形成浮渣與污泥，可減少進入生物填料氧化池的TSS，同時可自然復氧。調節池Ⅱ出水進入生物填料氧化池后，經活性污泥處理可將NH4+-N氧化為NO3—-N和NO2—-N，而NH4+-N與NH4+-N可直接發生短程硝化反應，將N以N2或N2O形式釋放。生物填料氧化池出水進入仿生態氧化塘，污水中污染物質在塘內的人工水草-藻-菌所構成的生態系統所進一步轉化吸收，從而達到凈化水質的目的。
仿生態氧化塘出水經提升泵抽到人工濕地，并經框架式布水管均勻布水，污水由濕地表面垂直向下流動，形成表層好氧、中層兼性、底層缺氧的處理體系。人工濕地利用人工介質、植物、微生物所組成的生態系統，進行物理、化學、生物三重協同凈化，物理沉淀(過濾)通過顆粒間相互引力作用及植物根系的阻截作用，使可沉降及可絮凝固體被阻截而去除;化學微生物代謝則利用寄生于植物上的細菌代謝作用將懸浮物、膠體、可溶性固體分解成無機物，同時通過生物硝化-反硝化作用去除氮，將N以N2或N2O形式釋放。部分微量元素被微生物、植物利用氧化并經阻截或結合而被去除，細菌和病毒處于不適宜環境中會引起自然衰敗及死亡，植物根系分泌物對大腸桿菌和病原體有滅活作用。相當數量的氮和磷能被植物吸收而去除，多年生植物，每年收割一次，可將氮、磷移出人工濕地系統。
本發明的有益效果是：
1.本發明工藝簡單、適用性好，可完全滿足南方地區規劃化養豬場的廢水處理要求;
2.處理效率高，經工藝系統處理后出水水質遠低于排放標準，達到深度處理要求;
3.投資成本較低，工藝系統以土工建設費用為主，匆需大型、昂貴設備;
4.運營與管理費用低，運行過程中僅固液分離機、曝氣泵及濕地布水泵需耗電外，無其它運營費用;管理簡單，匆需專人管理，如增高自動控制系統，可實現定時對固液分離機與水泵的控制，管理成本更低;
5.工藝技術可靠性高，系統穩定且使用壽命長。
